Servotester

Generiert ein Signal um die angeschlossenen Servos zu testen, folgende Programme können per Taster durchgeschaltet werden:

  1. Position mitte
  2. Position rechts
  3. Position links
  4. Position mitte
  5. langsam rechts-links drehen
  6. rechts-links-mitte springen
  7. 5+6

Eignet sich zum einlaufen von Servos sowie (bei mir) zum finden von Servos die hin und wieder auf einer Position hängenbleiben.

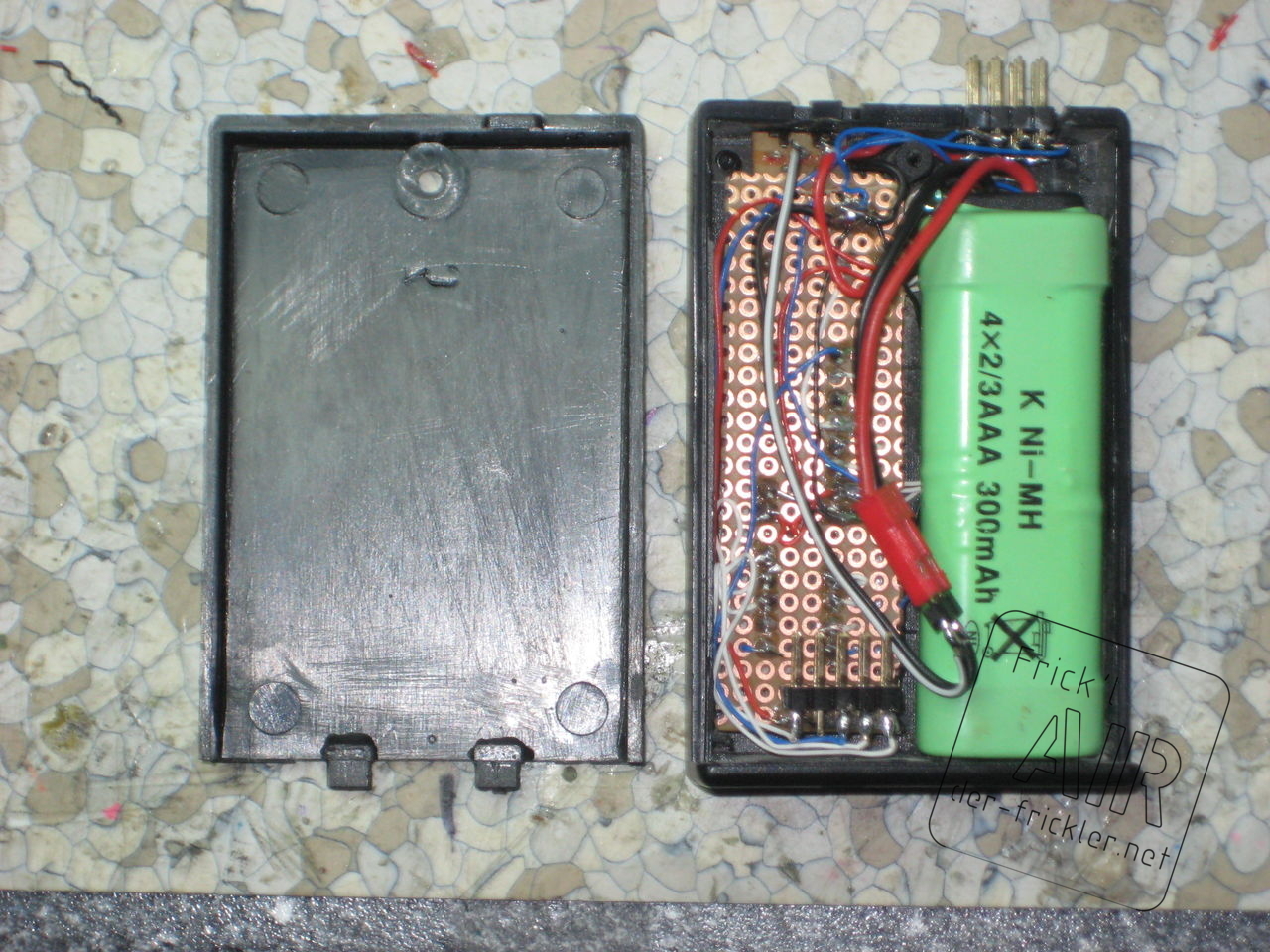

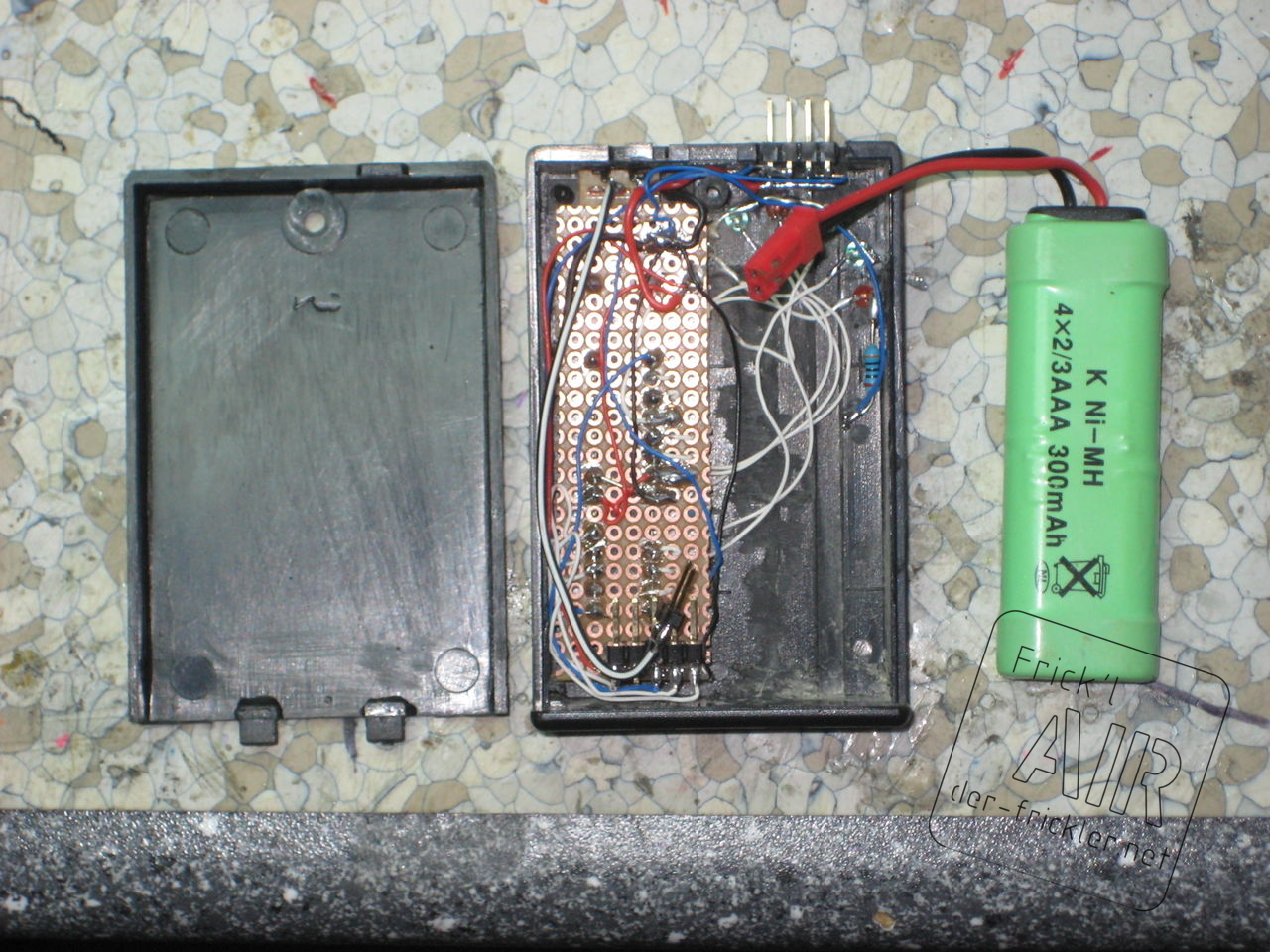

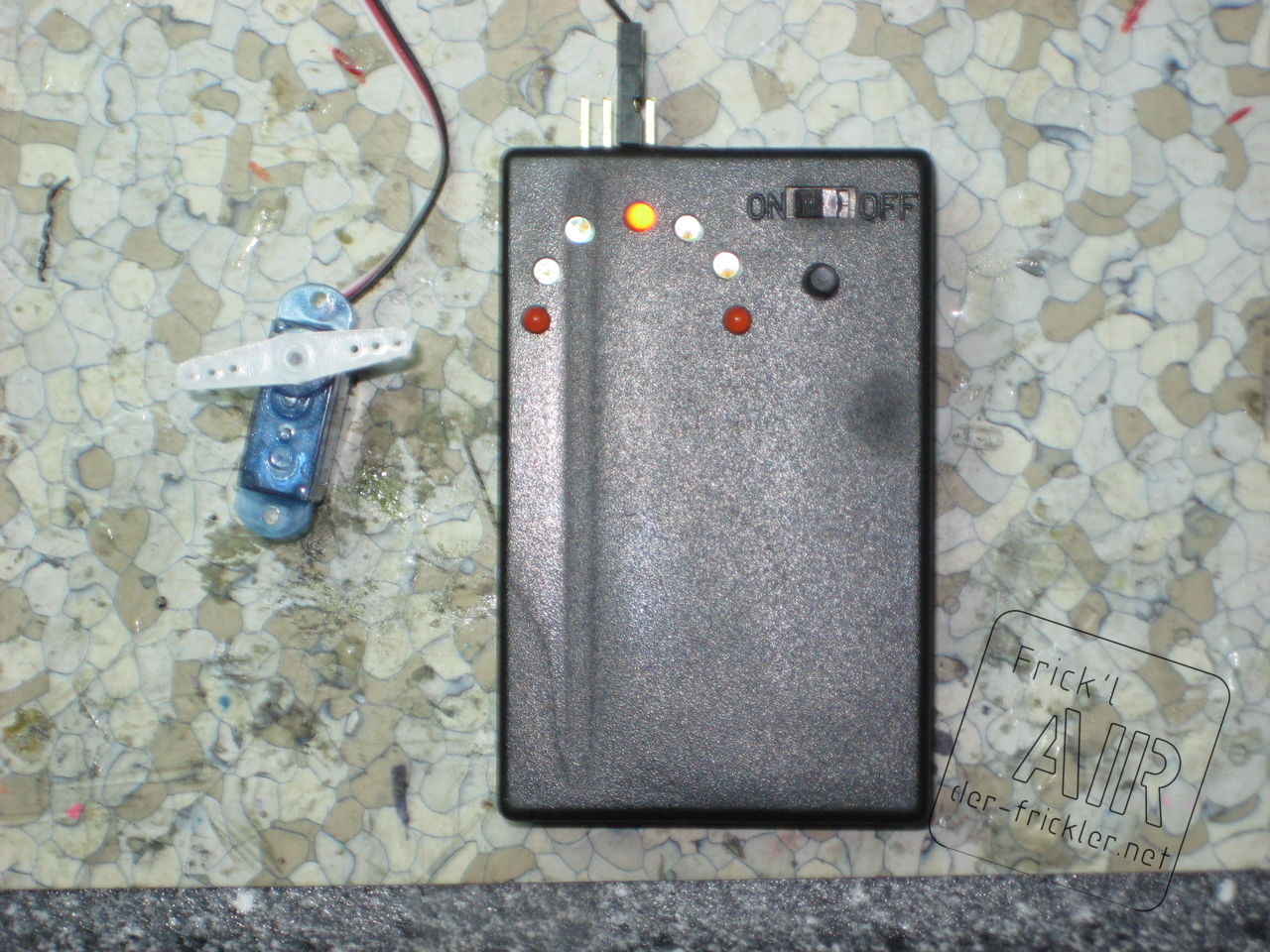

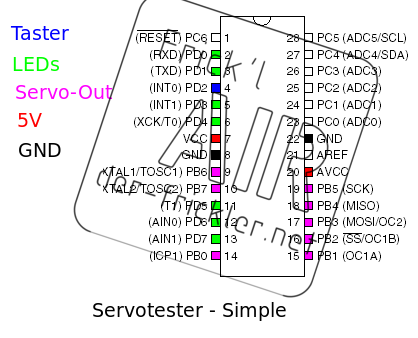

Pinout am AT Mega8 DIP:

  • Servo Signal OUT: PB0-PB7 Pins 14-19
  • Control LEDs: PD0-PD7 außer PD2
  • Push-Button: PD2/INT0 Pin4

Downloads

Video

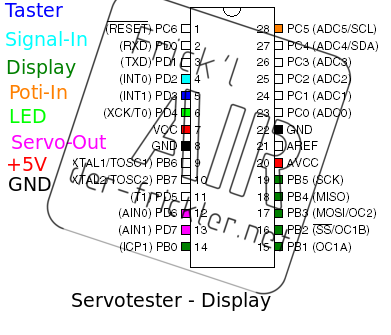

Servotester v2

Feature request

  • Messen der Signalwiederholrate. 50Hz usw.
  • Ansteuern von Servo mit 50Hz und 100Hz.
  • Mittelpunkt einstellen 1.6ms und 1.5ms; auch für die Potimittelstellung.
