C130 Hercules

Da es langsam Zeit wird auch ma lwas mehrmotoriges zu bauen, habe ich mich an den Bau einer C130 Hercules aus Styropor gegeben. Die Bau und Schnittpläne stammen von Team Ariane, sind jedoch um die Hälfte verkleinert worden. Das ganze soll später von 4 kleinen 5g Brushless Motoren befeuert werden.

  • Spannweite: ca 95cm
  • Länge: ca 70cm
  • Motoren: 4x 5g Brushless
  • Regler: 4x 6A 5g
  • Gewicht: ca 300g
  • Steuerung: Quer + Höhe +Seite (+Bugrad)
  • Empfänger: ?
  • Servos: 2x5g + 2x3,5g
  • Akku: 2S 650mAh
thumbs/C130 Lack_1-000005.JPG.jpg

erstmal die Werkzeuge...

Zuerstmal musste ein bzw. zwei Styroporschneider her. Aus Alu Resten, Gewindestab und Widerstandsdraht ist sowas schnell gezaubert. Als Netzteil dient mein 2A Labornetzteil, das aber dann auch am Anschlag läuft.

thumbs/Styroschneider gross.JPG.jpg

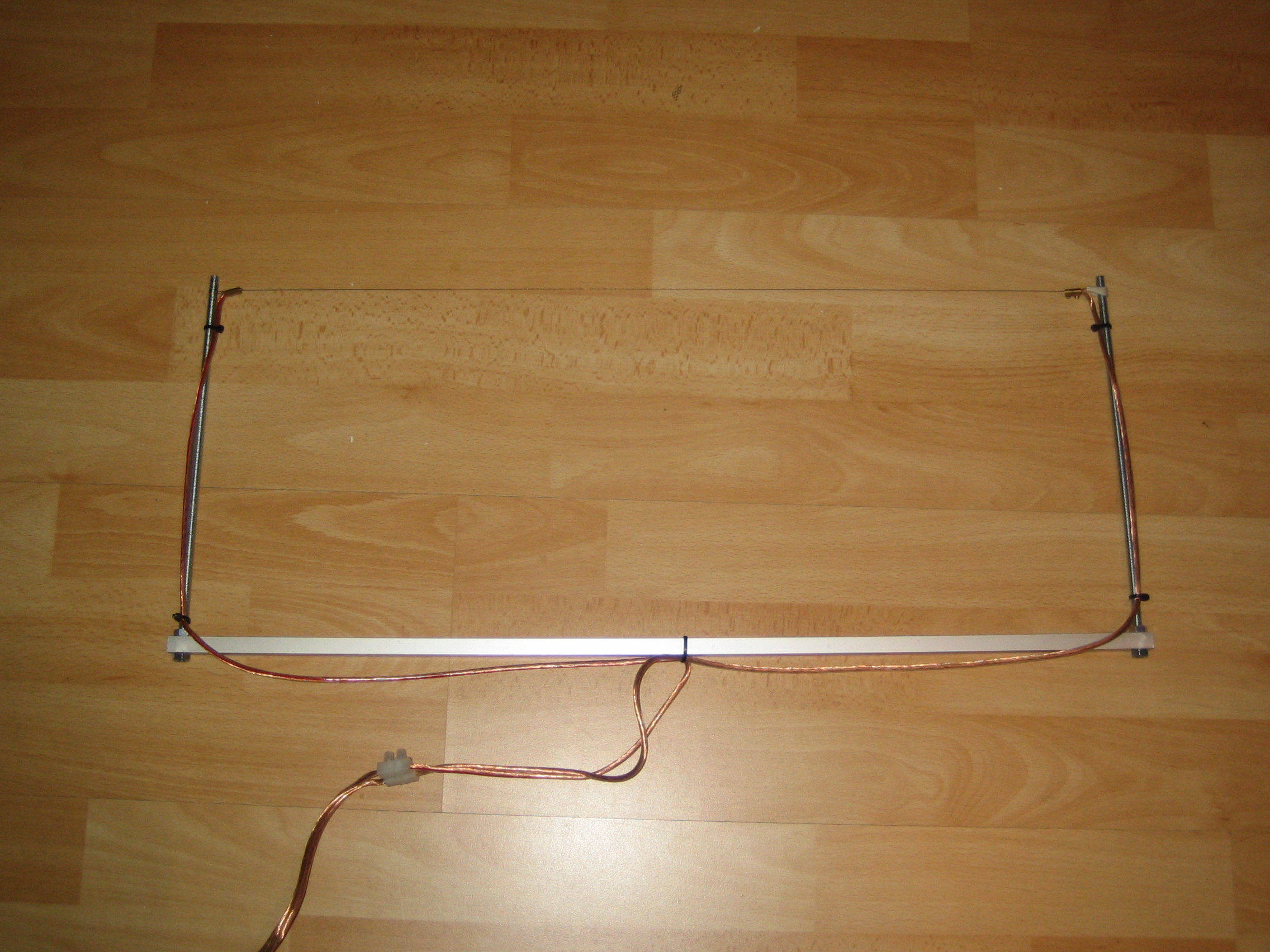

für die langen Sachen..

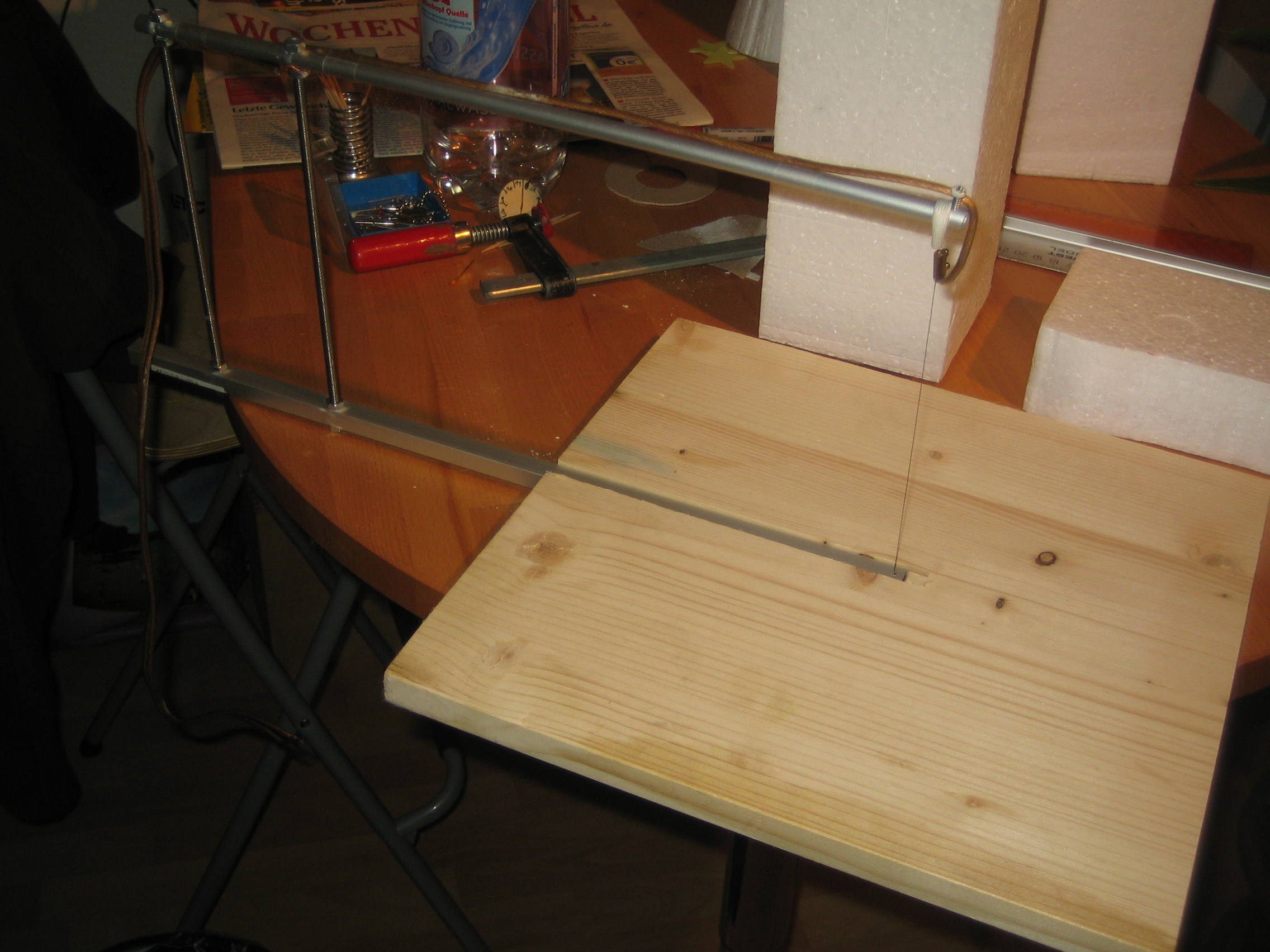

thumbs/Styroschneider klein.JPG.jpg
für die winkligen Sachen..

Teil 1 - Styropor Schneiden

Dann mussten die Rumpfteile aus Styropor geschnitten werden. Mit kleinen Holzschablonen geht auch das recht leicht und schnell von der Hand. Das massive Vorderteil wird aussen mit der Schablone geschnitten, und dann mittel Messer und Schleifpapier in nForm gebracht.

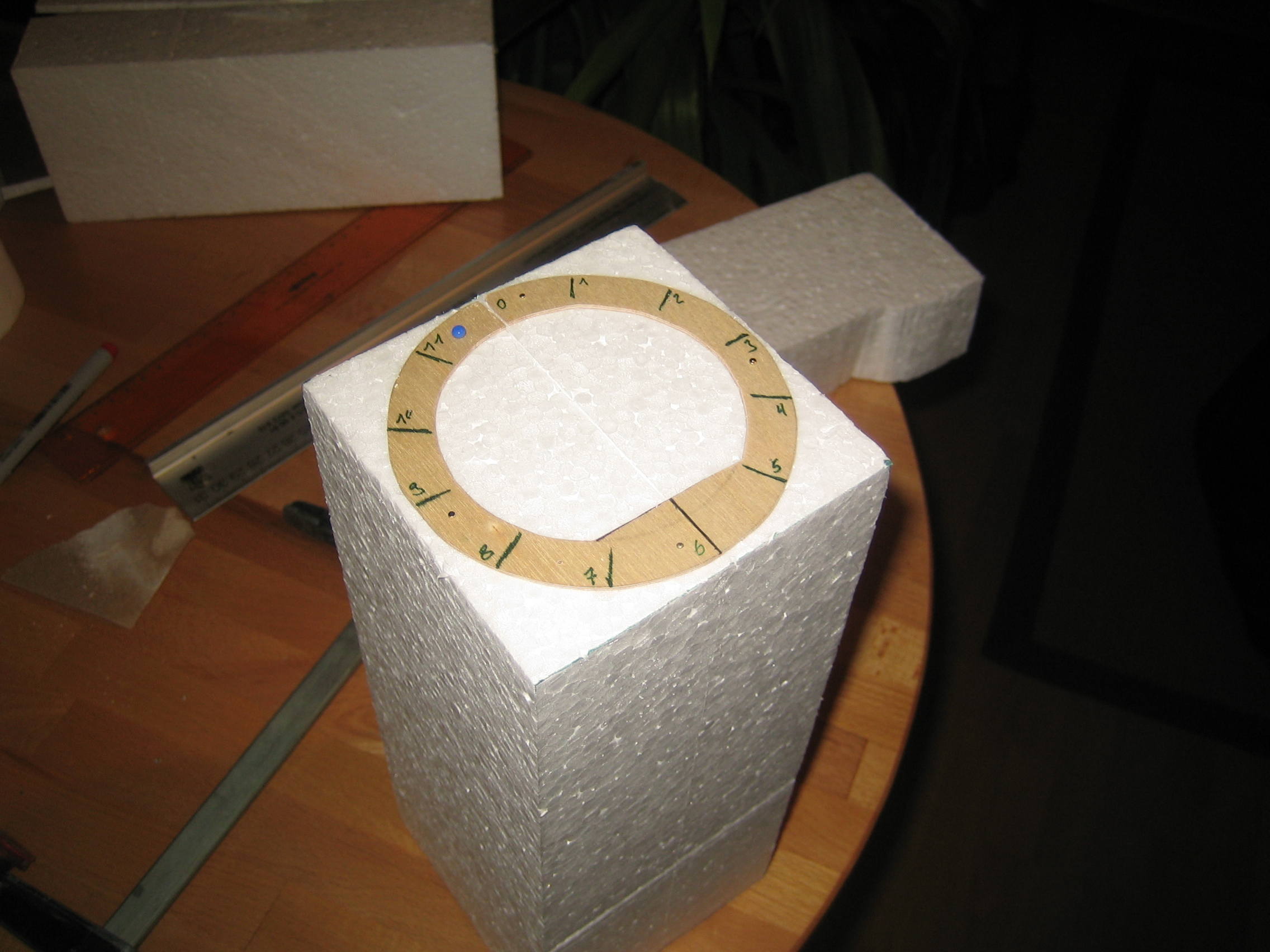

thumbs/c130 Hercules-styro-rumpf-1.JPG.jpg
Rumpfmittelteil vor dem Schnitt

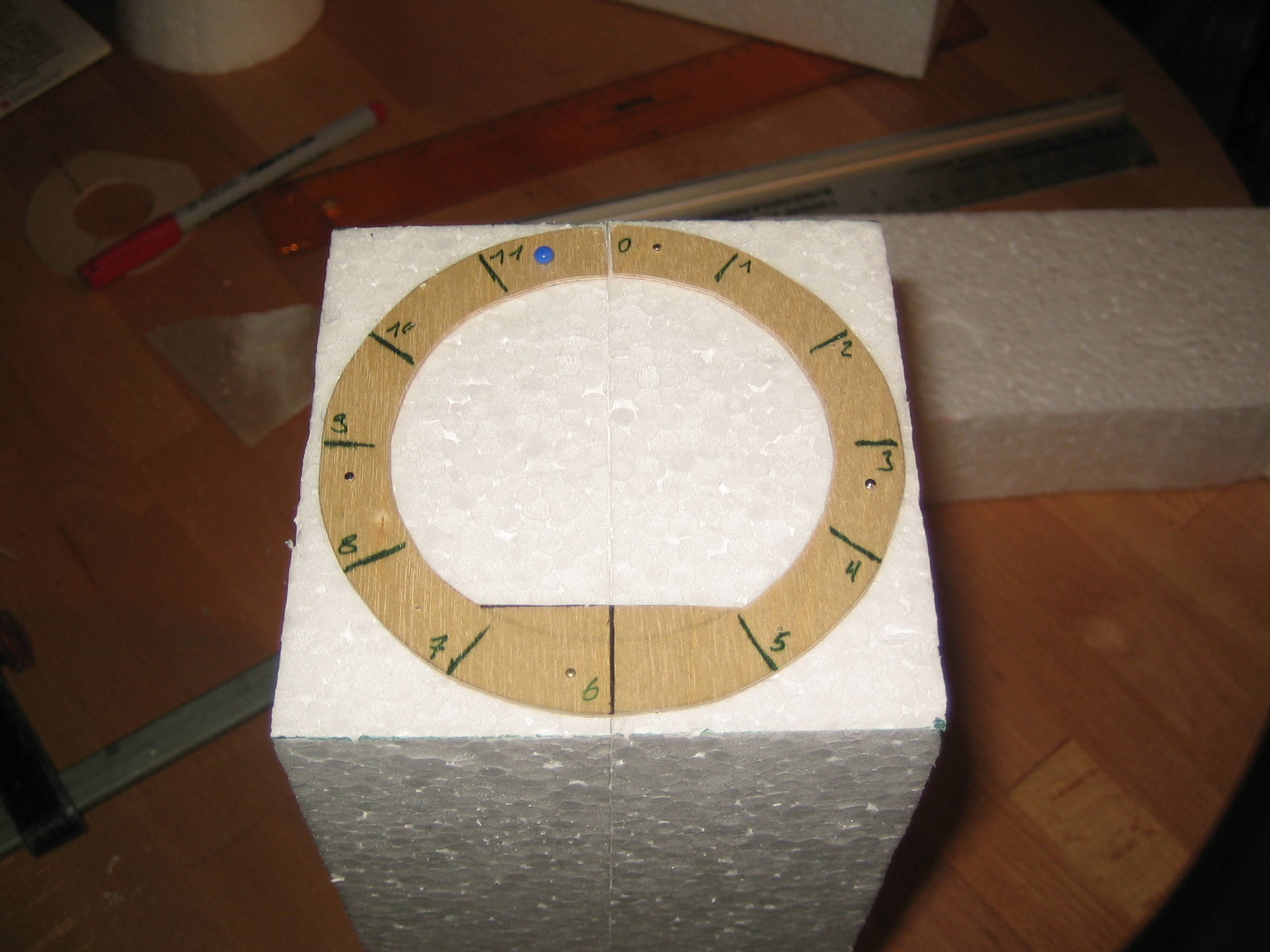

thumbs/c130 Hercules-styro-rumpf-2.JPG.jpg
Rumpfmittelteil vor dem Schnitt

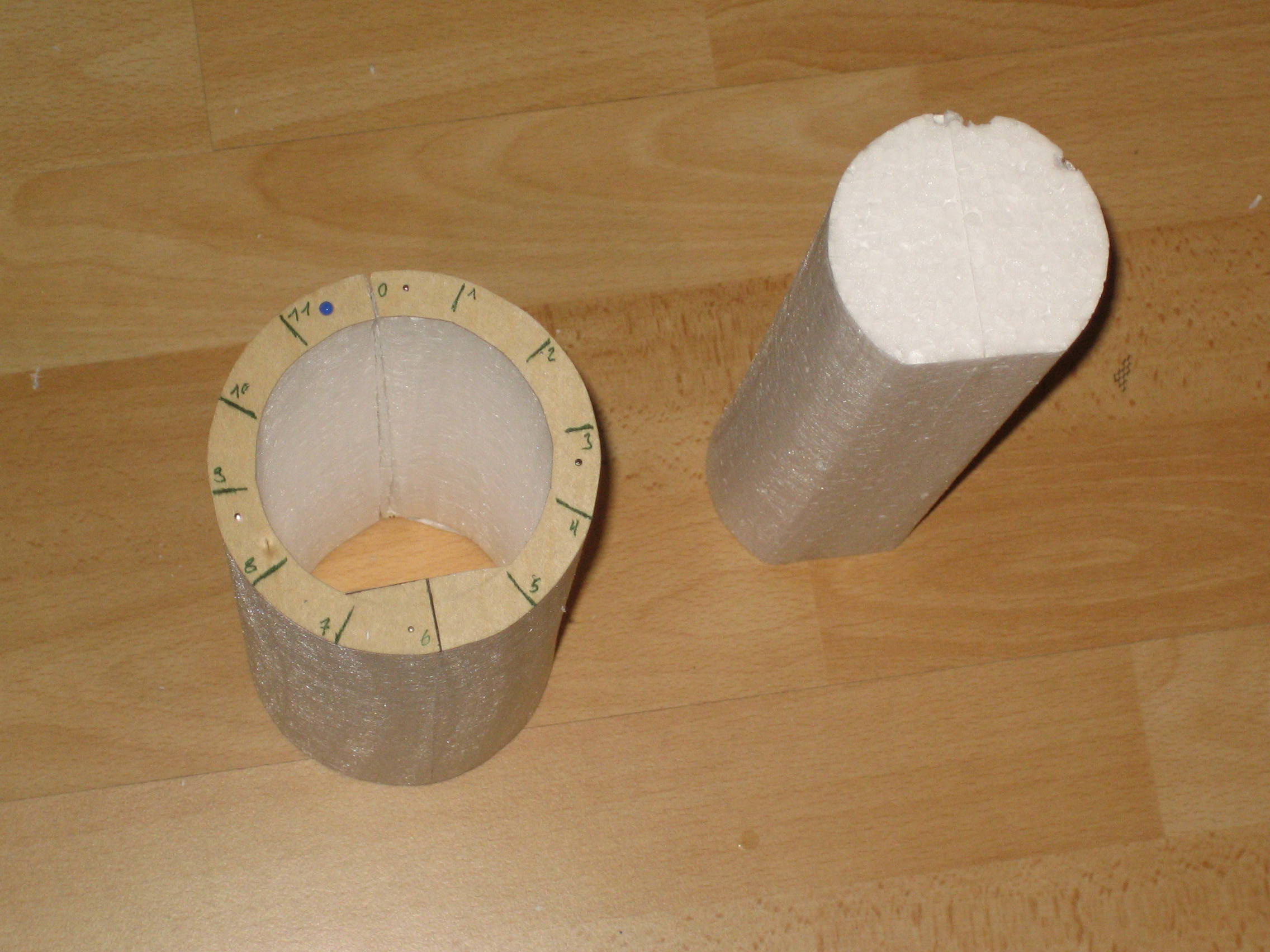

thumbs/c130 Hercules-styro-rumpf-3.JPG.jpg
Rumpfmittelteil nach dem Schnitt, innen hohl

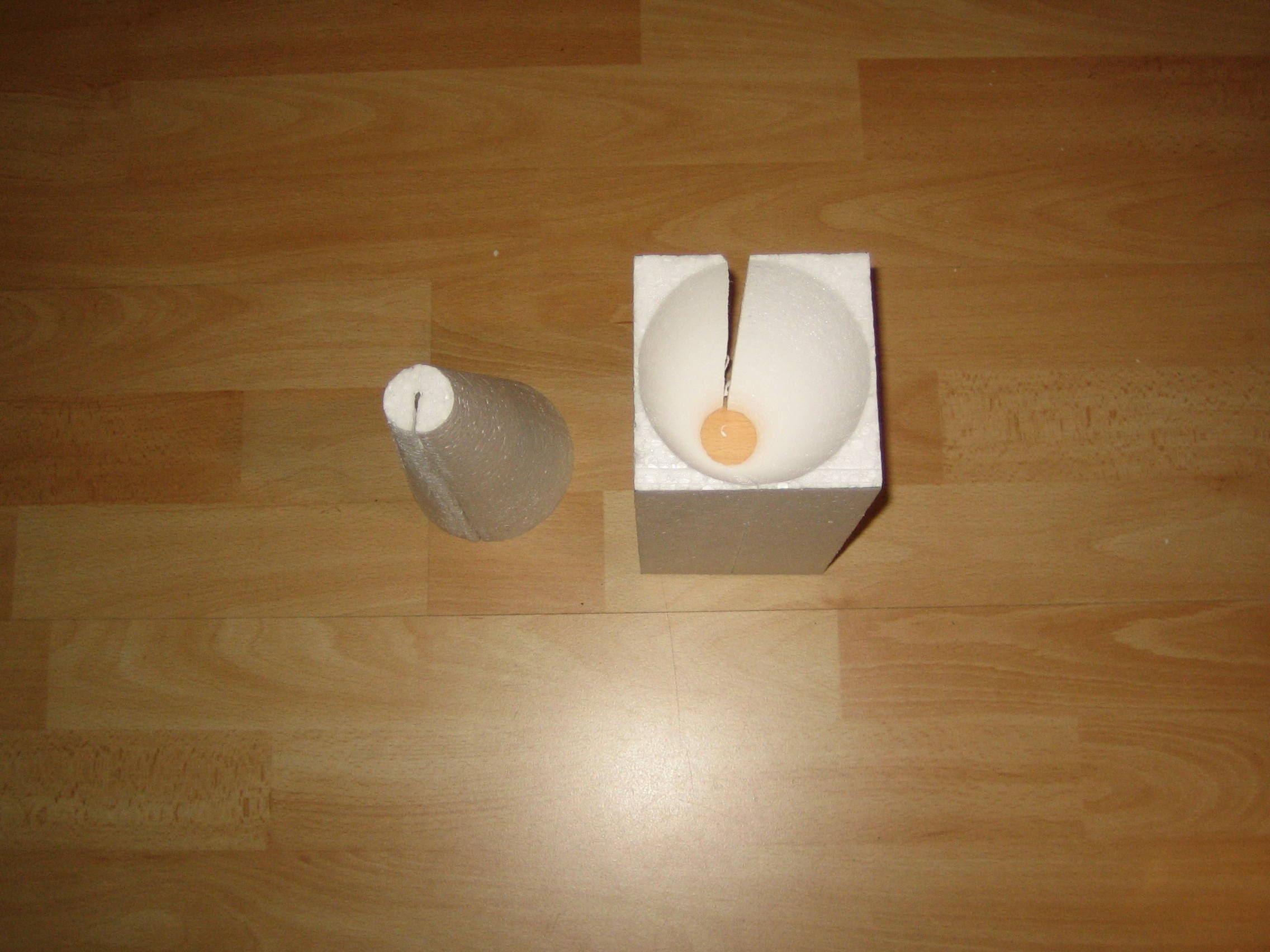

thumbs/c130 Hercules-styro-rumpf-4.JPG.jpg
Kegelförmiges Rumpfhinterteil, auch hohl

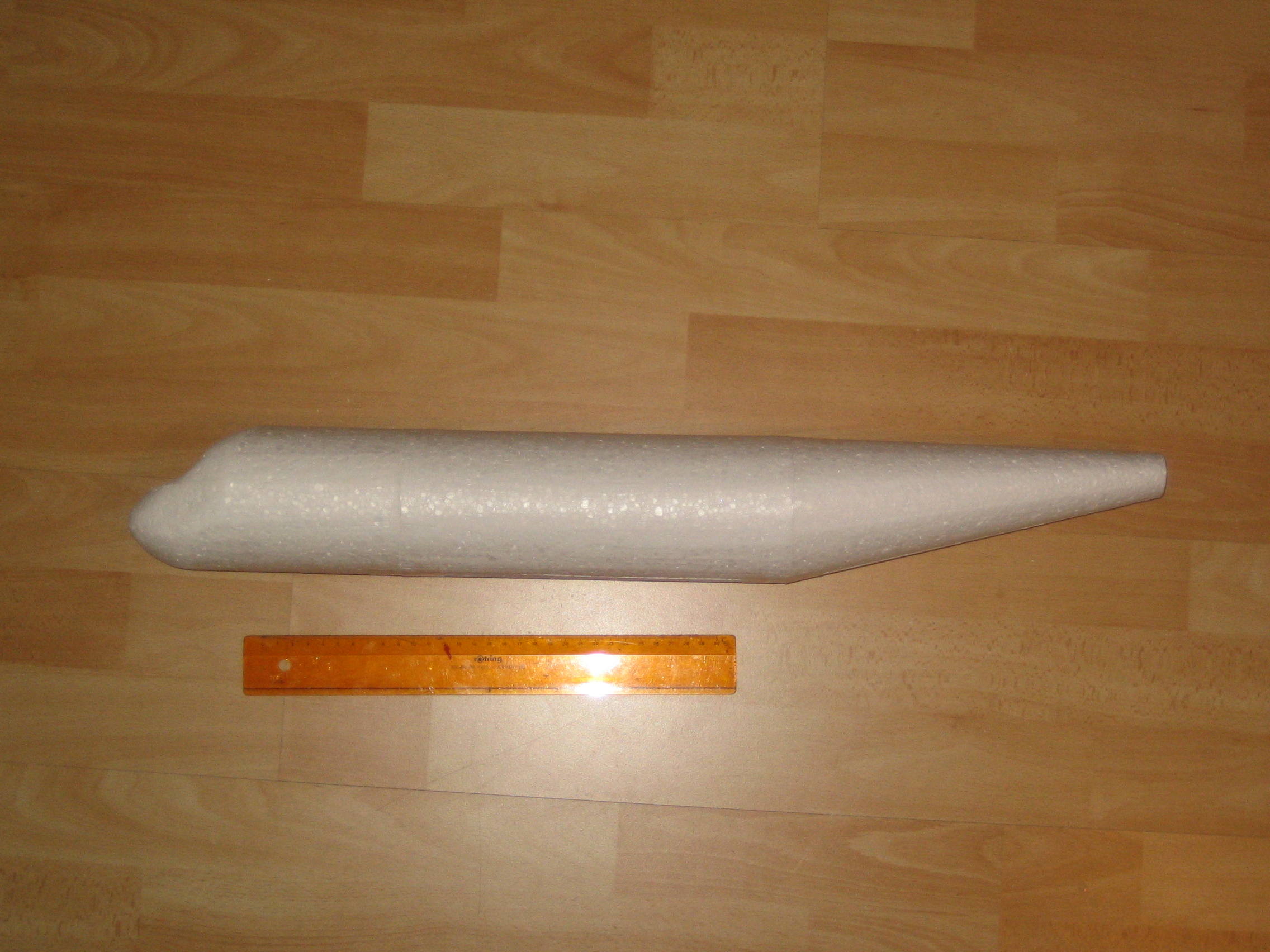

thumbs/c130 Hercules-styro-rumpf-komplett-1.JPG.jpg
3 teiliger Rumpf mit massivem Vorderteil
thumbs/c130 Hercules-styro-rumpf-komplett-2.JPG.jpg

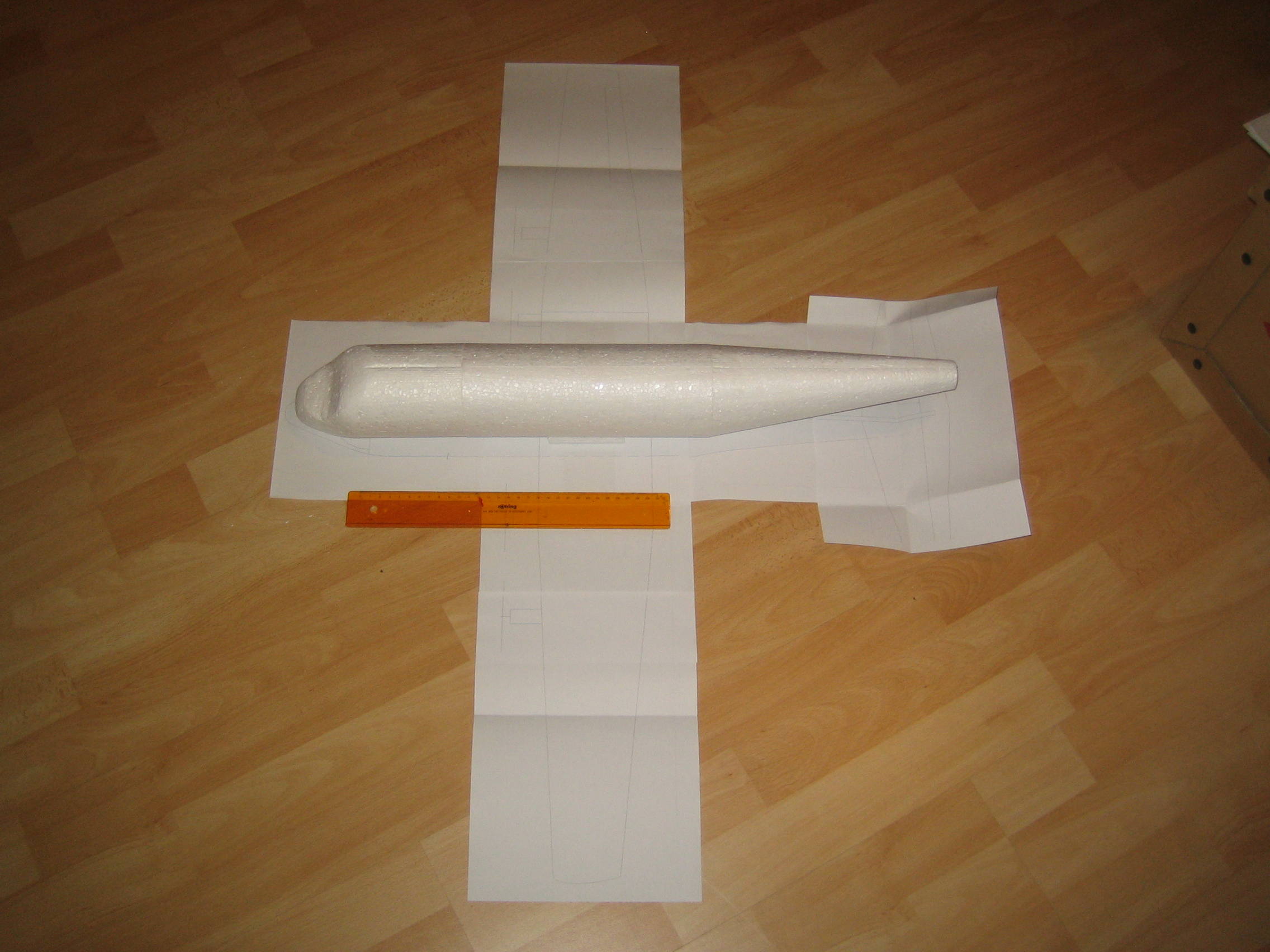

Rumpf auf dem Bauplan der C130 beim Probeliegen

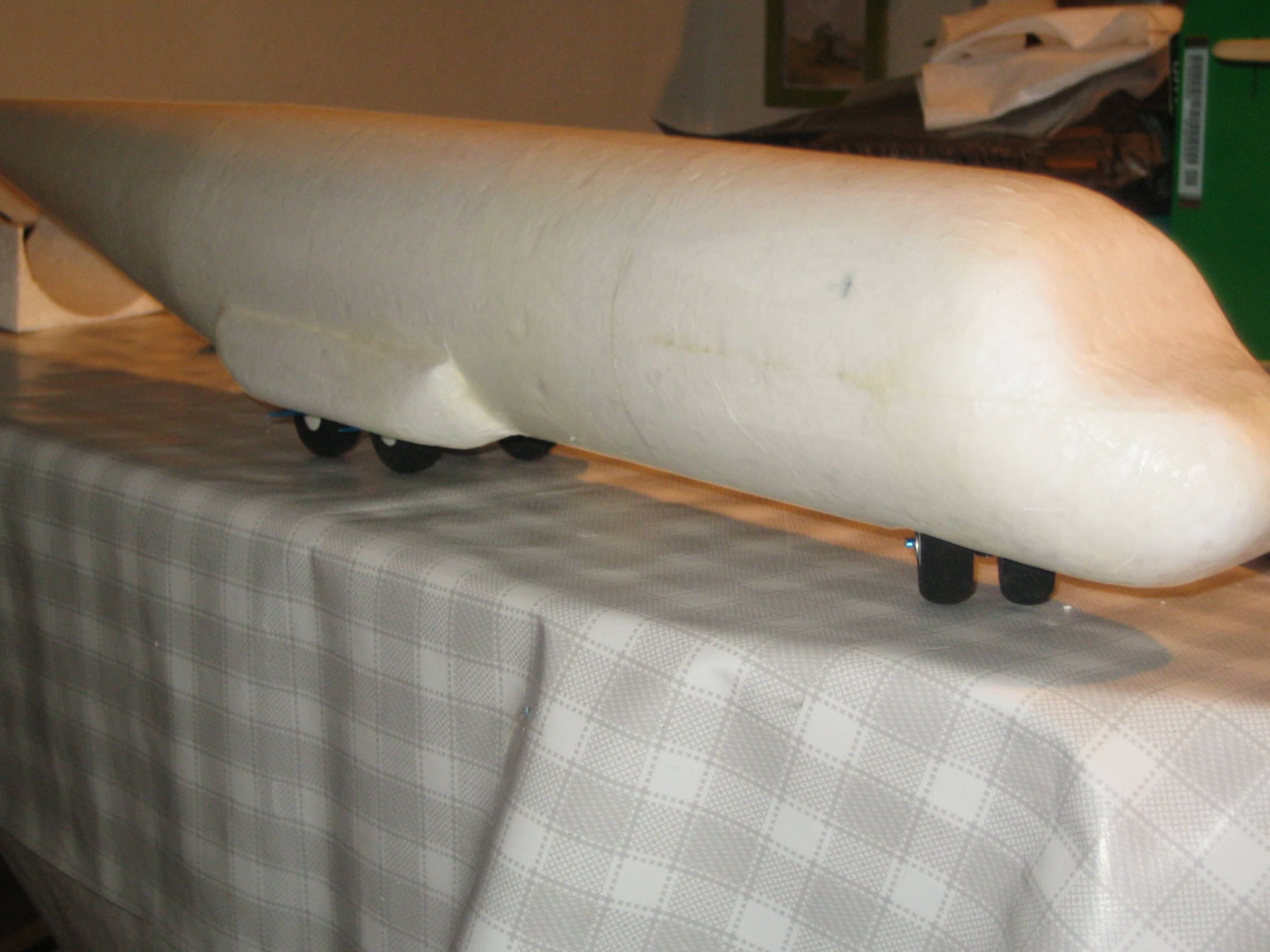

thumbs/C130 Rumpf-000003.JPG.jpg
Rumpf bespannt mit Japanpapier und Parkettlack

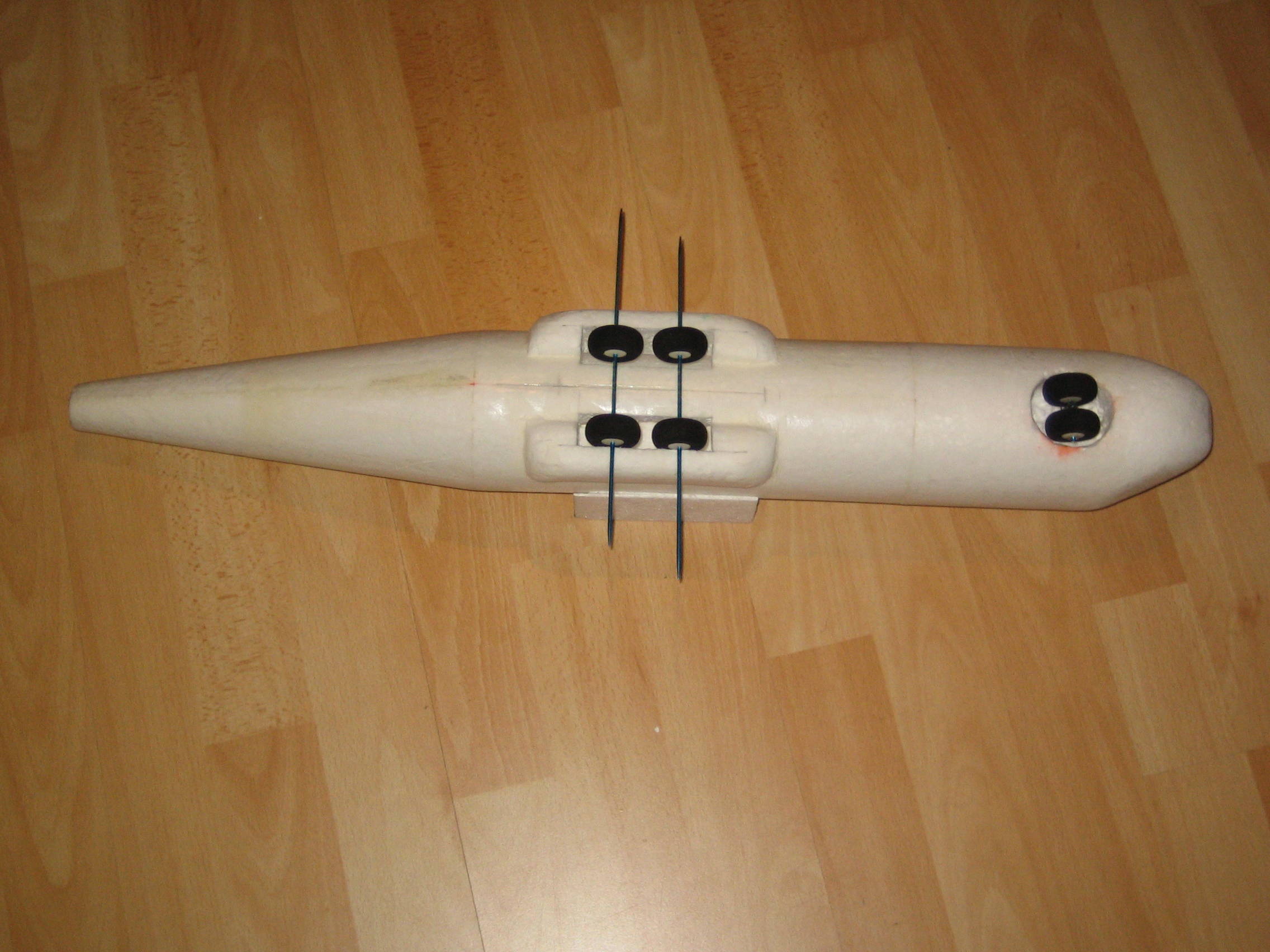

thumbs/C130 Rumpf-000004.JPG.jpg
hier Testweise mit Fahrwerk

Teil 2 - die Fläche

Diese entsteht wie immer in der oft erprobten Dizzy Bauweise aus 3mm Depron und Balsa Holm. Ich denke das wird besser, leichter und stabiler als sie aus Styropor zu scheiden.

thumbs/c130 Hercules - Flaeche-000001.JPG.jpg

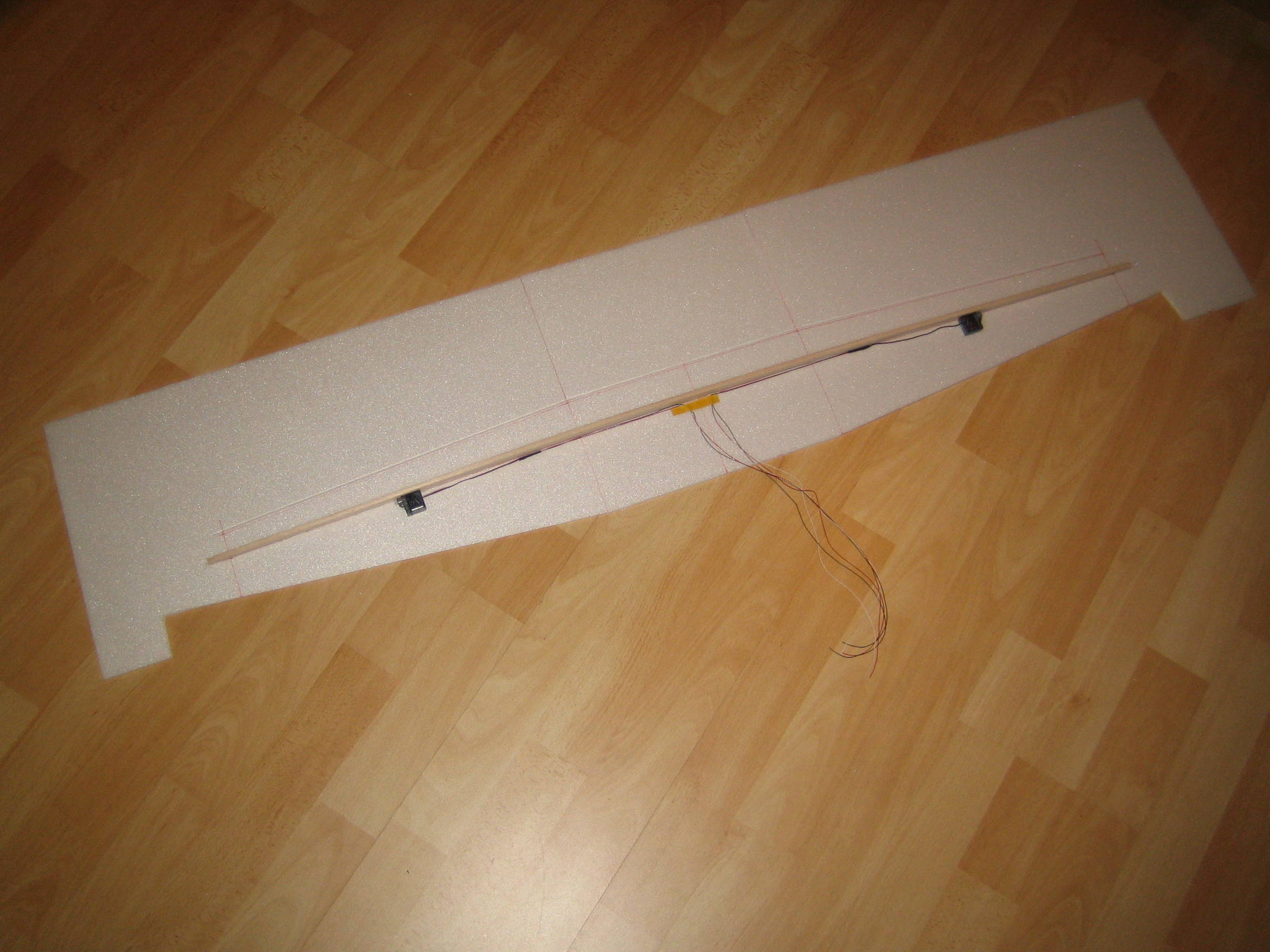

Fläche im Rohbau aus 3mm Depron. die vordere Seite wird später umgeschlagen.

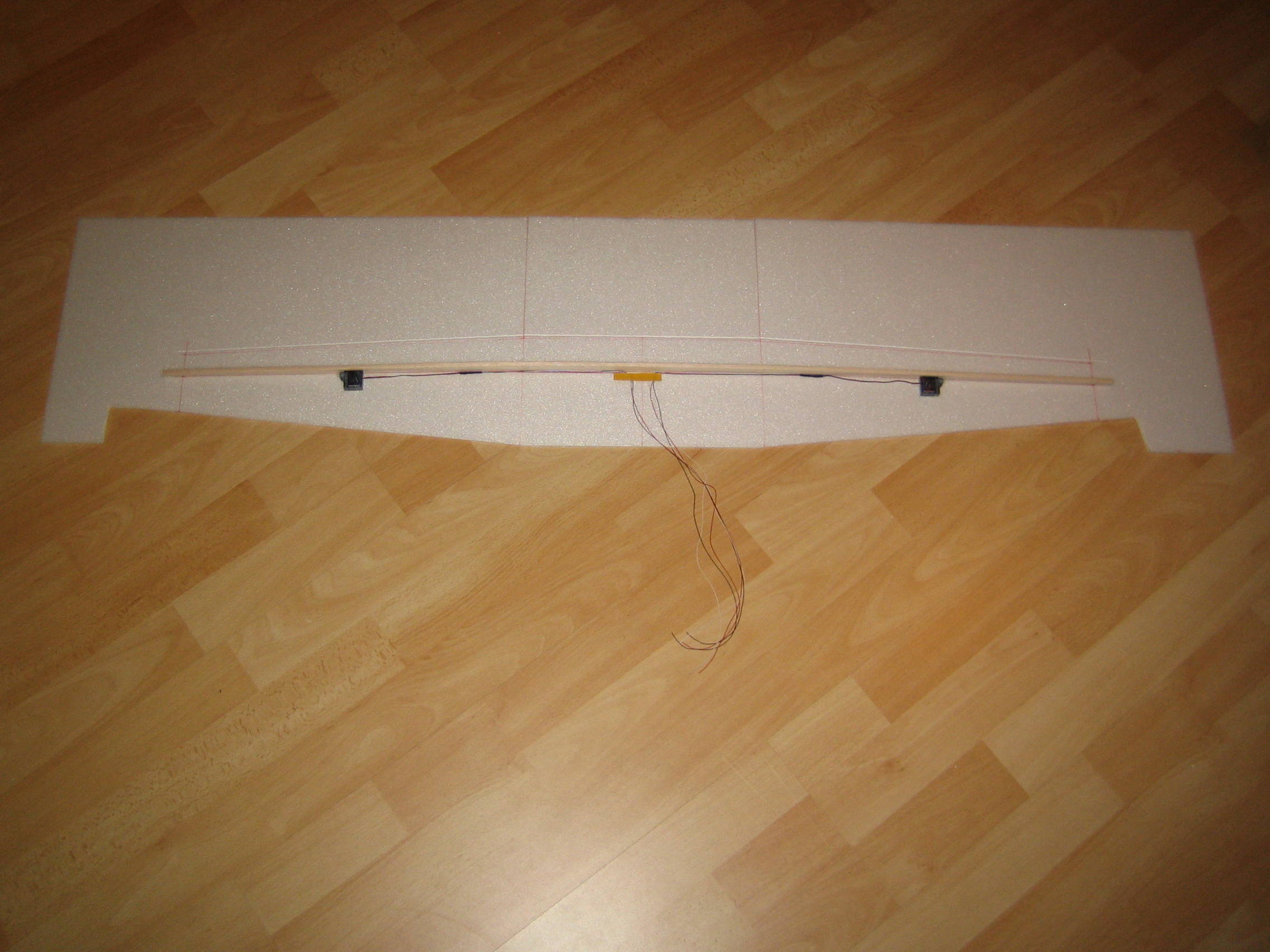

thumbs/c130 Hercules - Flaeche-000003.JPG.jpg
Hier schon mit den beiden verbauten 4,3g Querruder Servos.
thumbs/c130 Hercules - Flaeche mit Motoren-000004.JPG.jpg

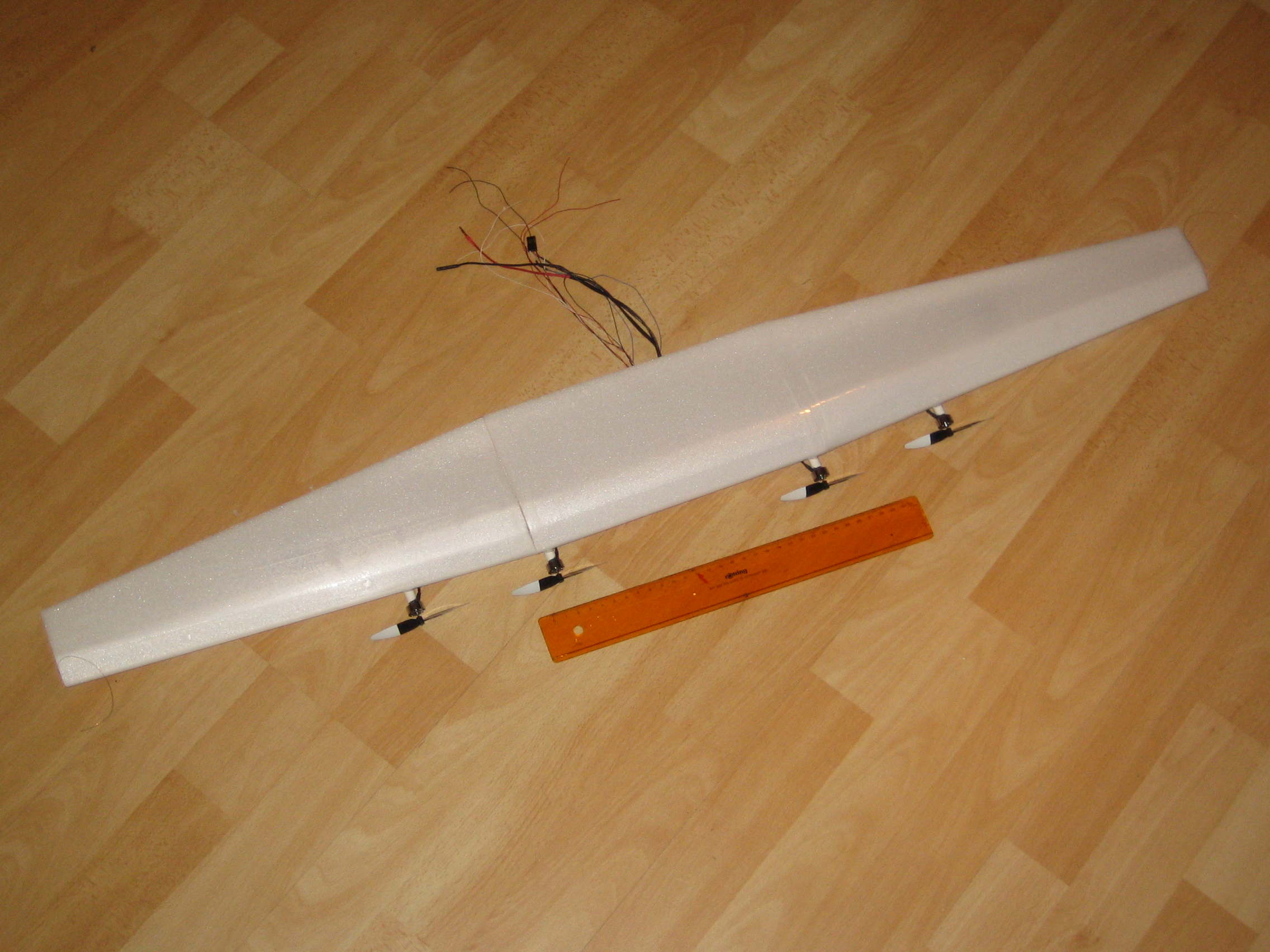

Fläche mit Motoren von oben.

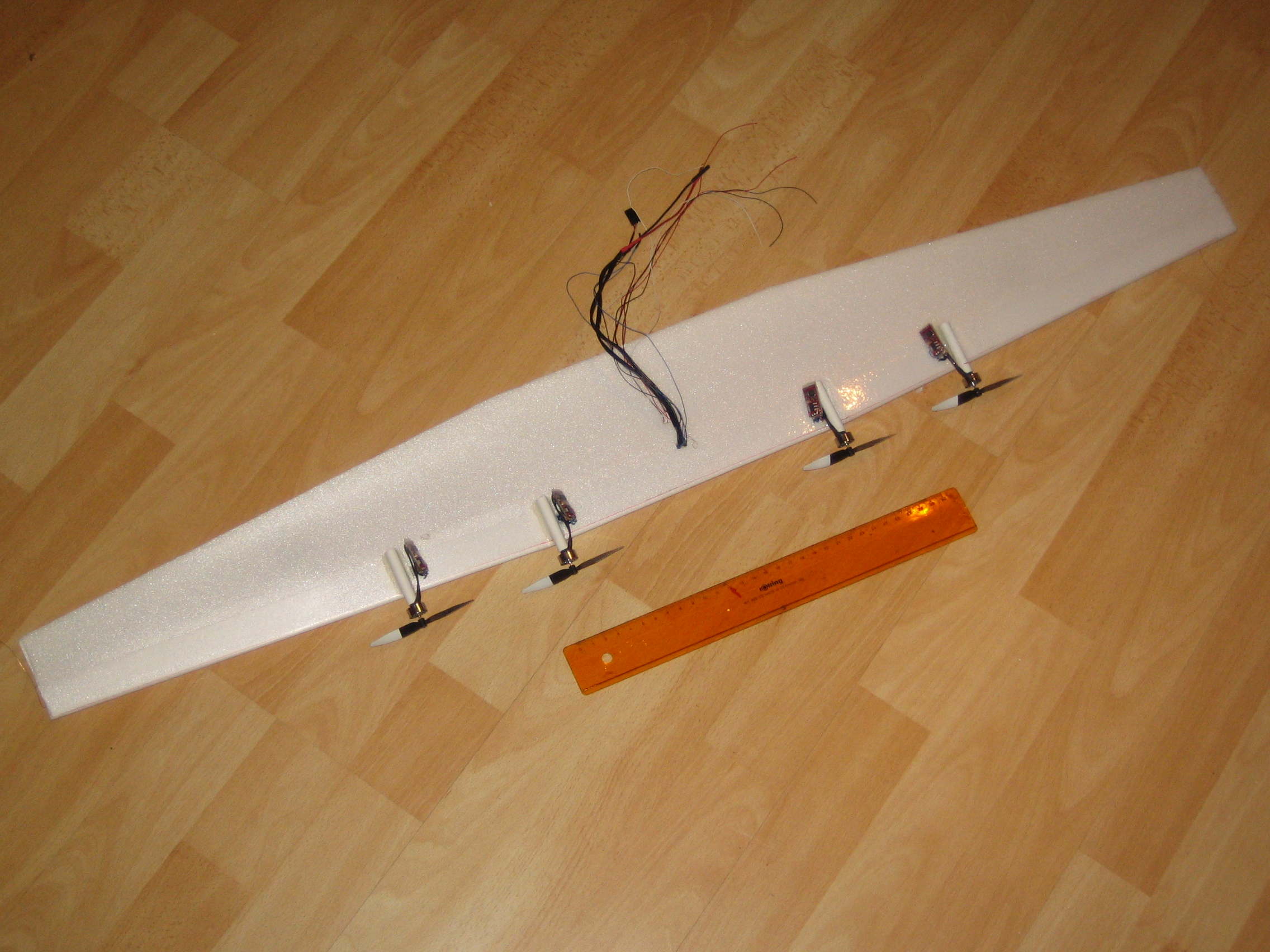

thumbs/c130 Hercules - Flaeche mit Motoren-000005.JPG.jpg
Fläche mit Motoren von unten.

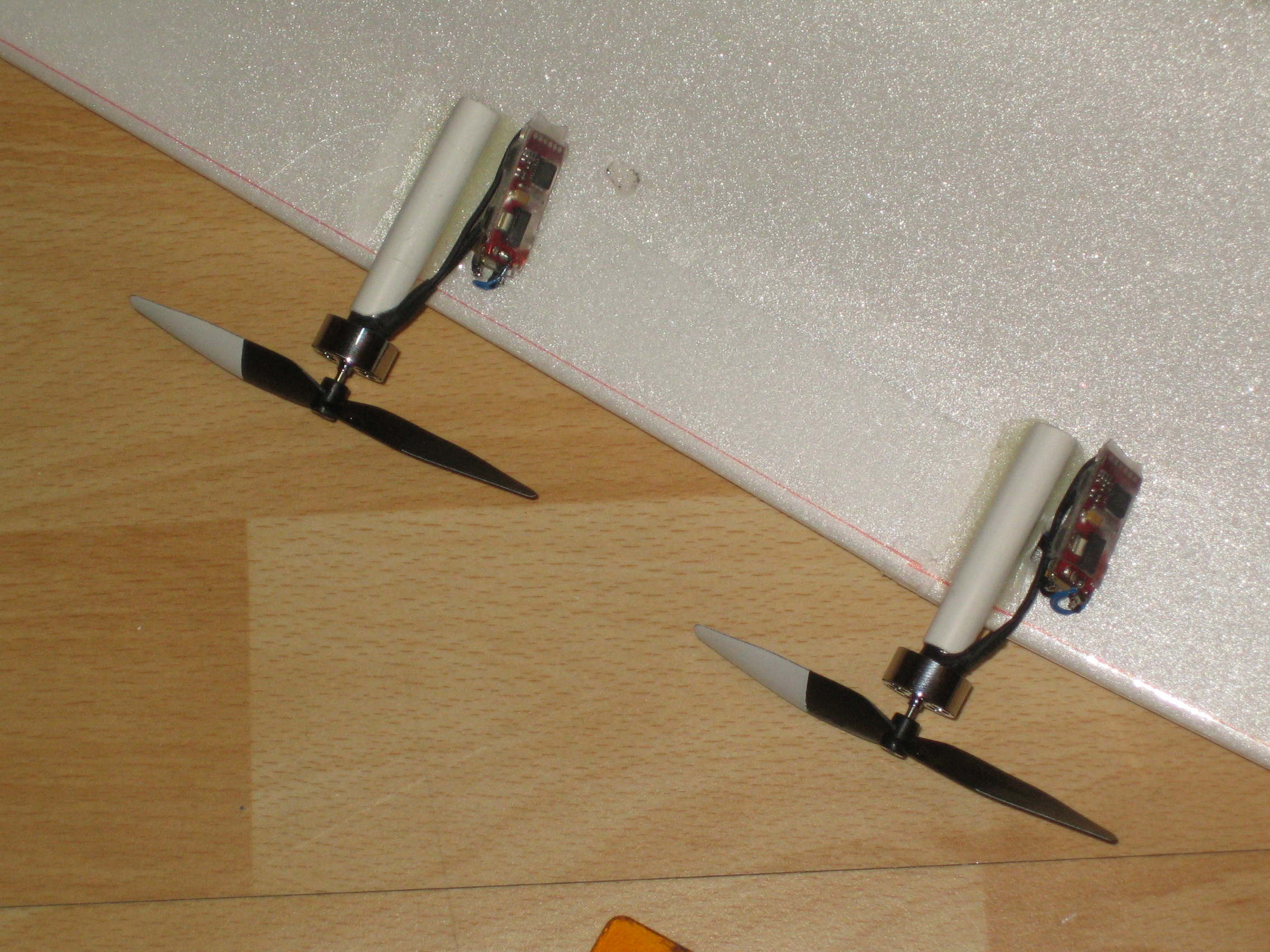

thumbs/c130 Hercules - Flaeche mit Motoren-000006.JPG.jpg
Motorhalterungen mit angebauten Reglern

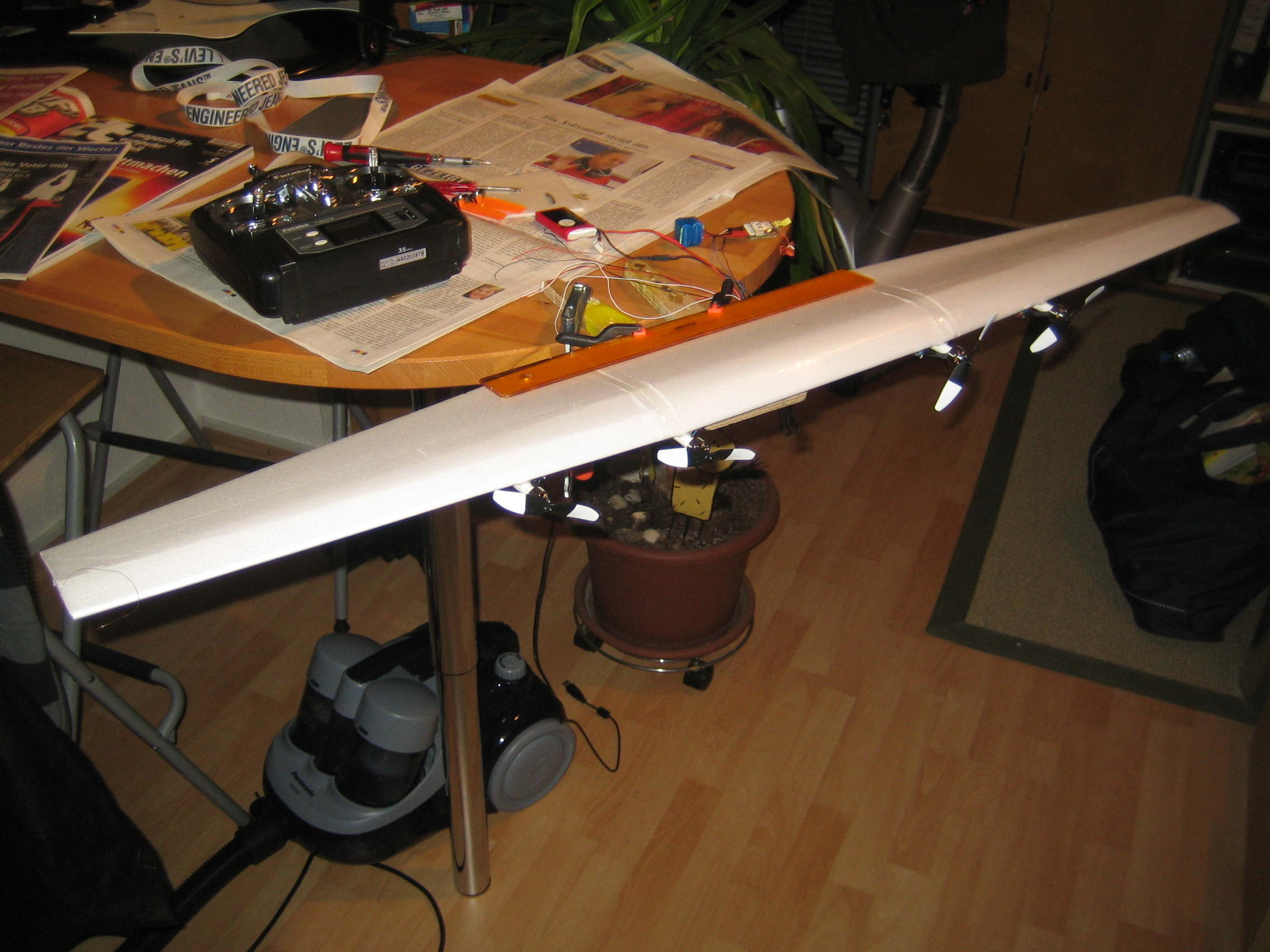

thumbs/c130 Hercules - Flaeche mit Motoren-000001.JPG.jpg
Fläche beim 1. Motorentest

Teil 3 - Zusammenbau

Nachdem Fläche und Rumpf soweit fertig sind gehts an den Zusammenbau. Ausserdem wird das Fahrwerk aus Moosgummi Reifen eingebaut und das Bugrad lenkbar gemacht. Die Querruder werden durch 3,7g Flächenservos angelenkt. Für Seite und Höhe gibts 2 kleine 5g Servos.

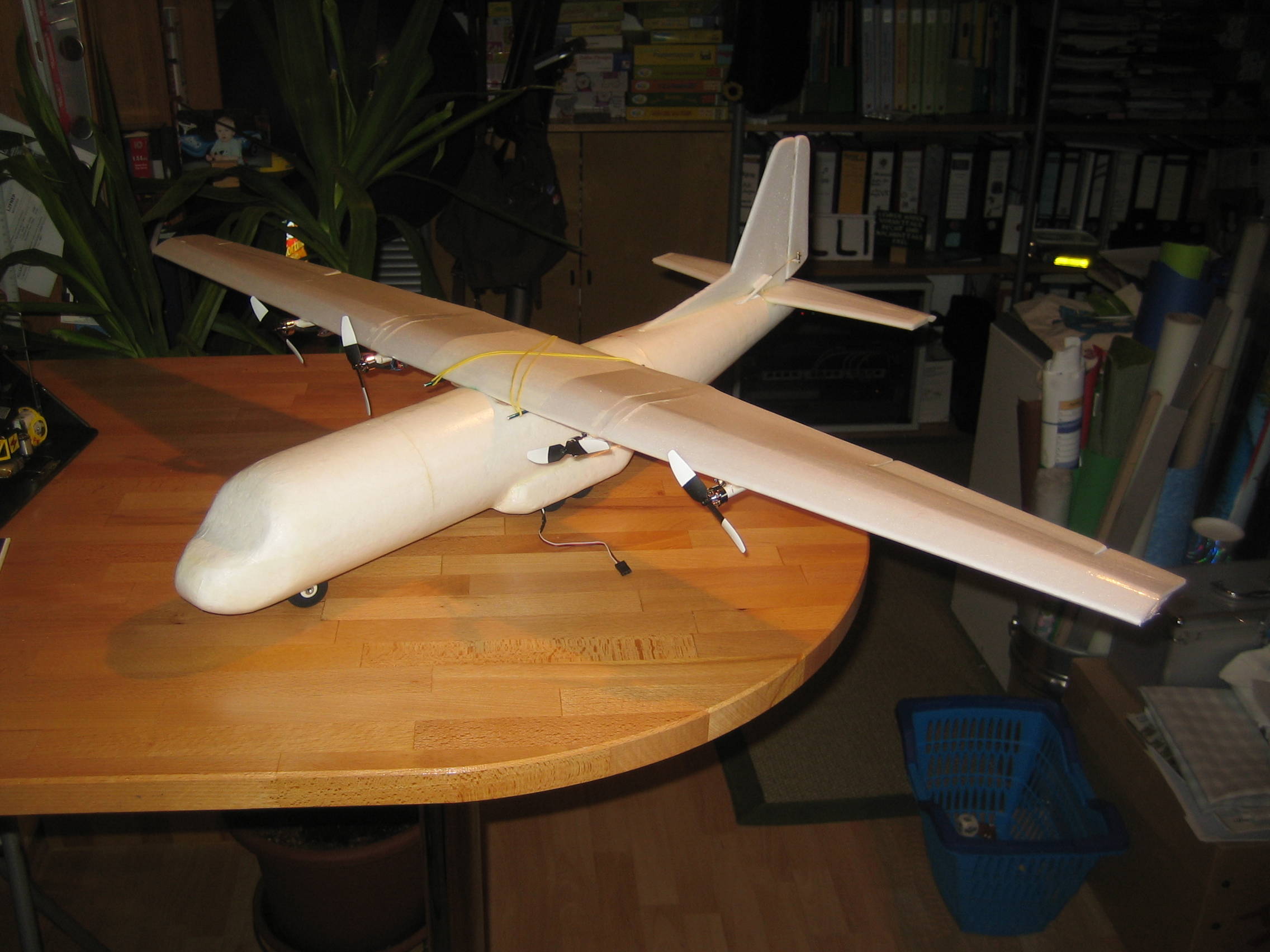

thumbs/C130 Komplett-000005.JPG.jpg
So schaut sie zusammengebaut aus

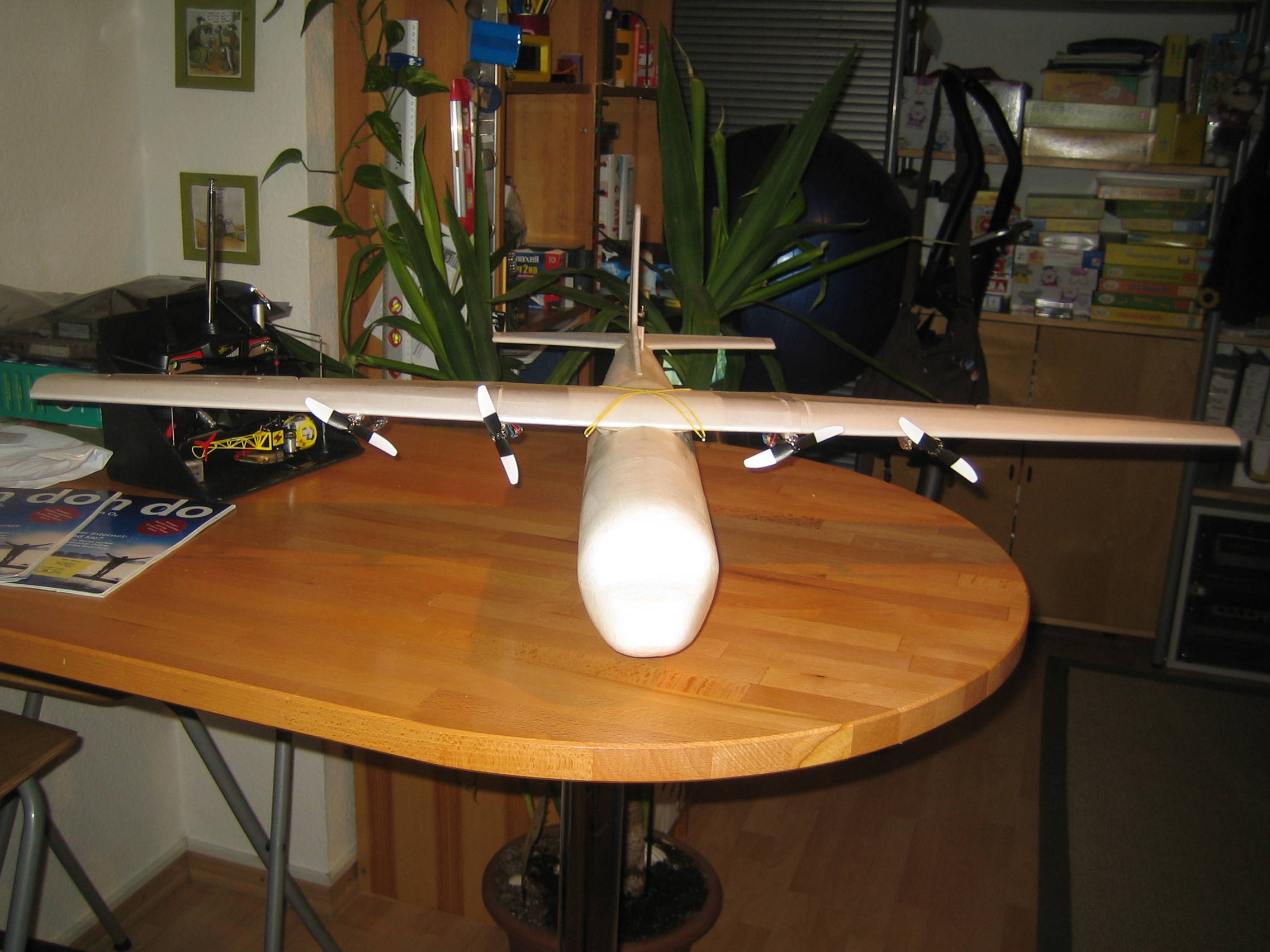

thumbs/C130 Komplett-000008.JPG.jpg
...und noch einmal Frontal

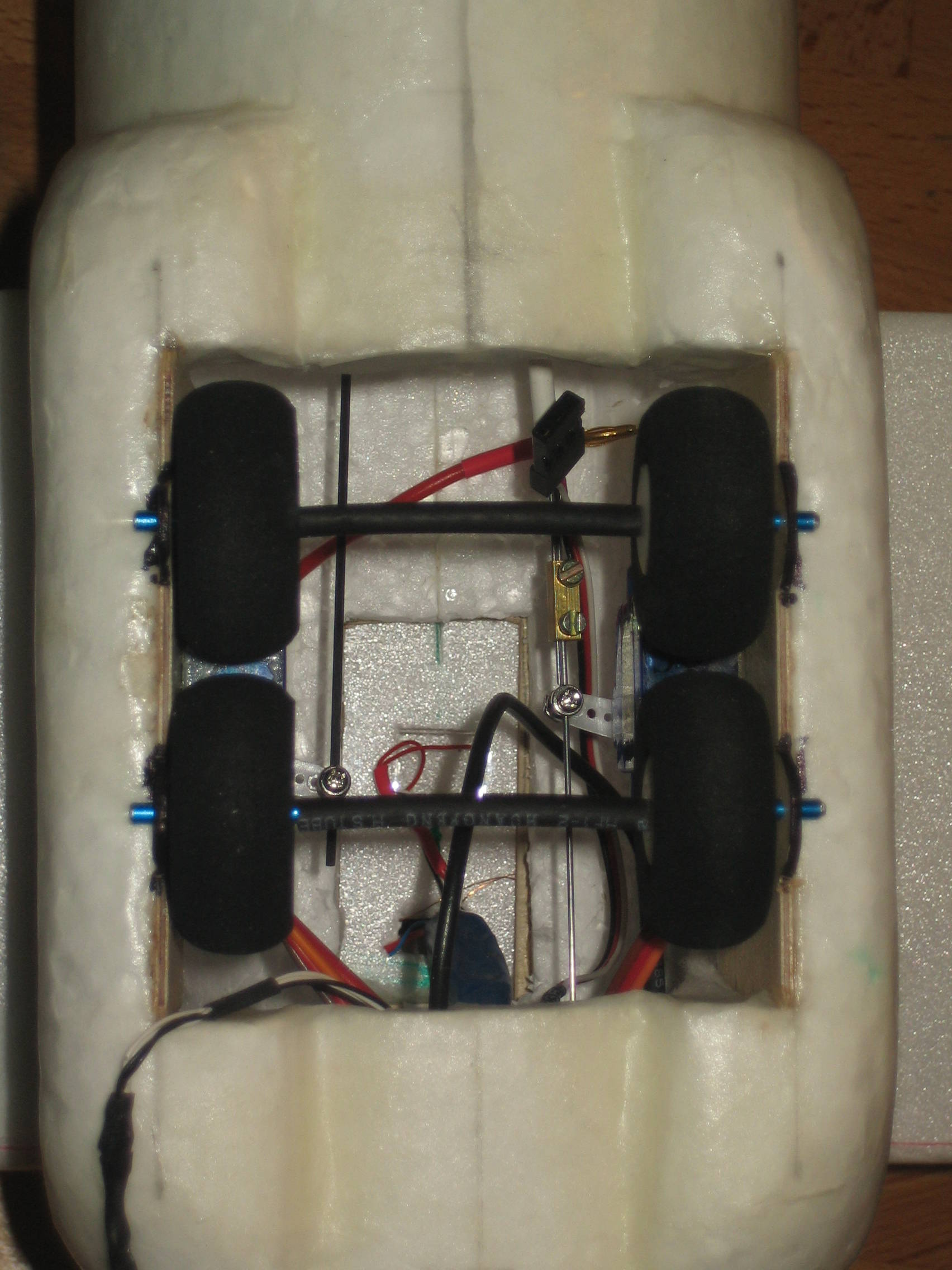

thumbs/C130 Komplett-000009.JPG.jpg
Hauptfahrwerk von unten

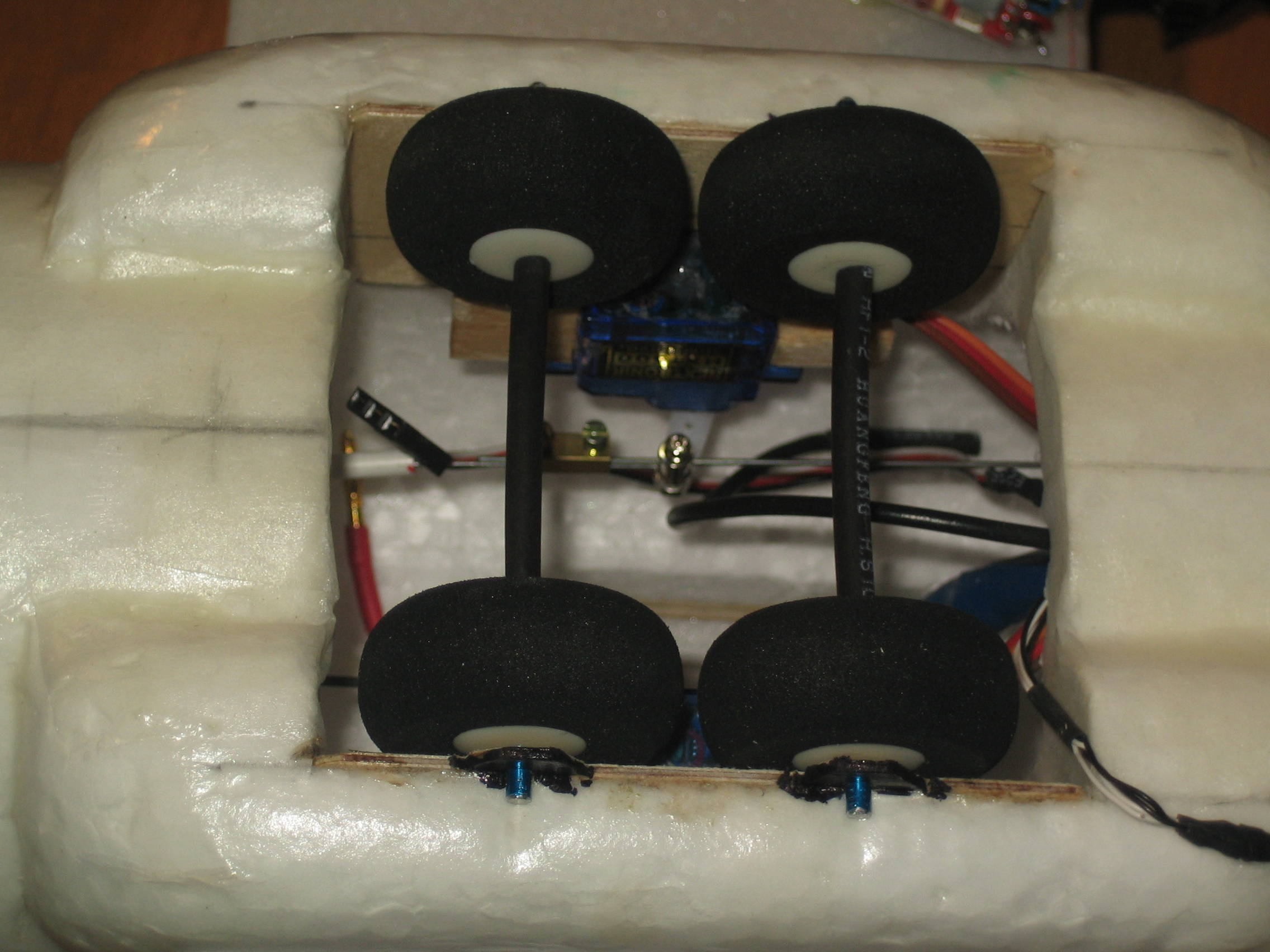

thumbs/C130 Komplett-000010.JPG.jpg
ausserdem zu sehen die beiden Servos für Seite und Höhe

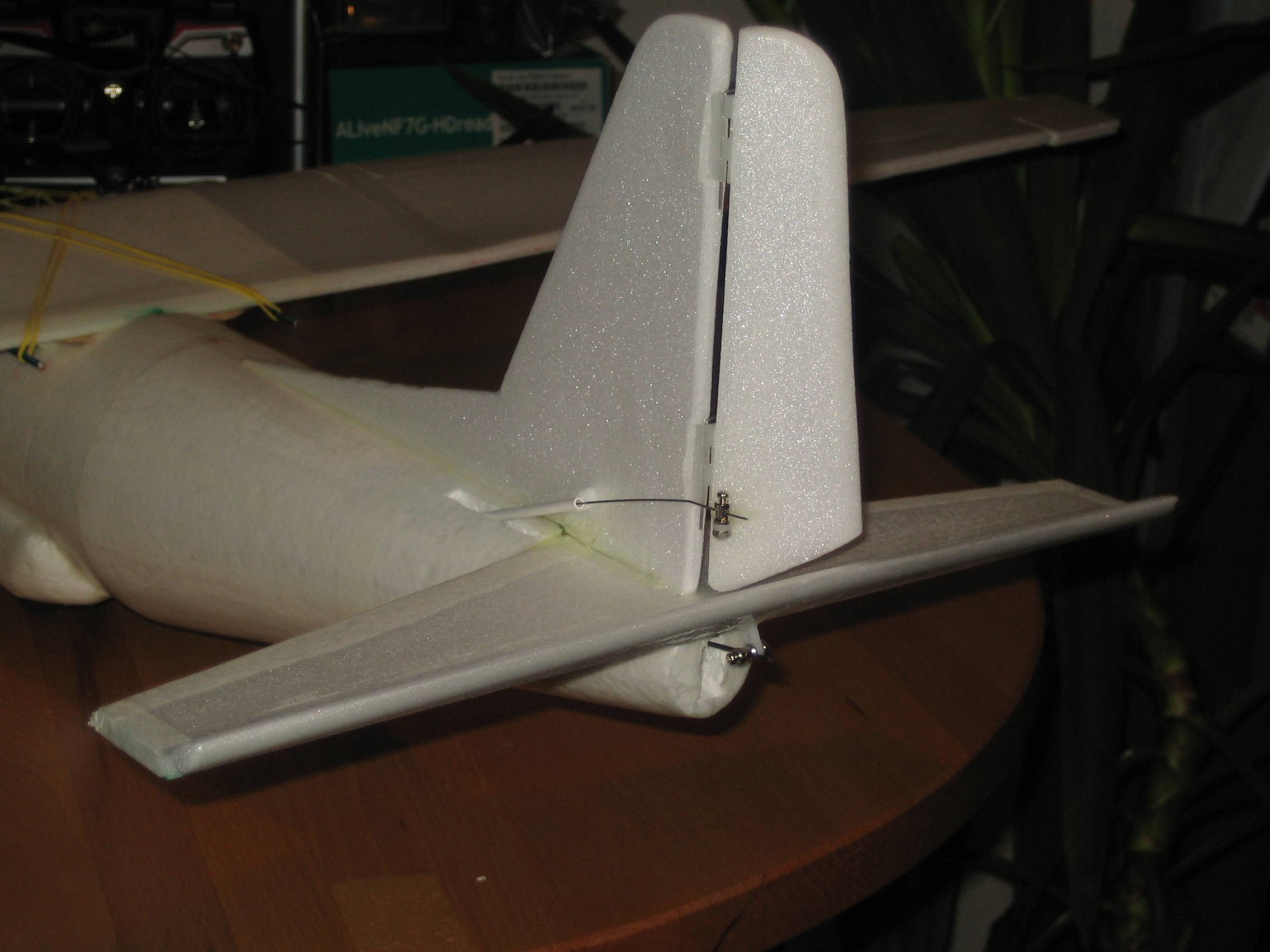

thumbs/C130 Komplett-000012.JPG.jpg
Anlenkung des Leitwerkes
thumbs/C130 Komplett-000014.JPG.jpg

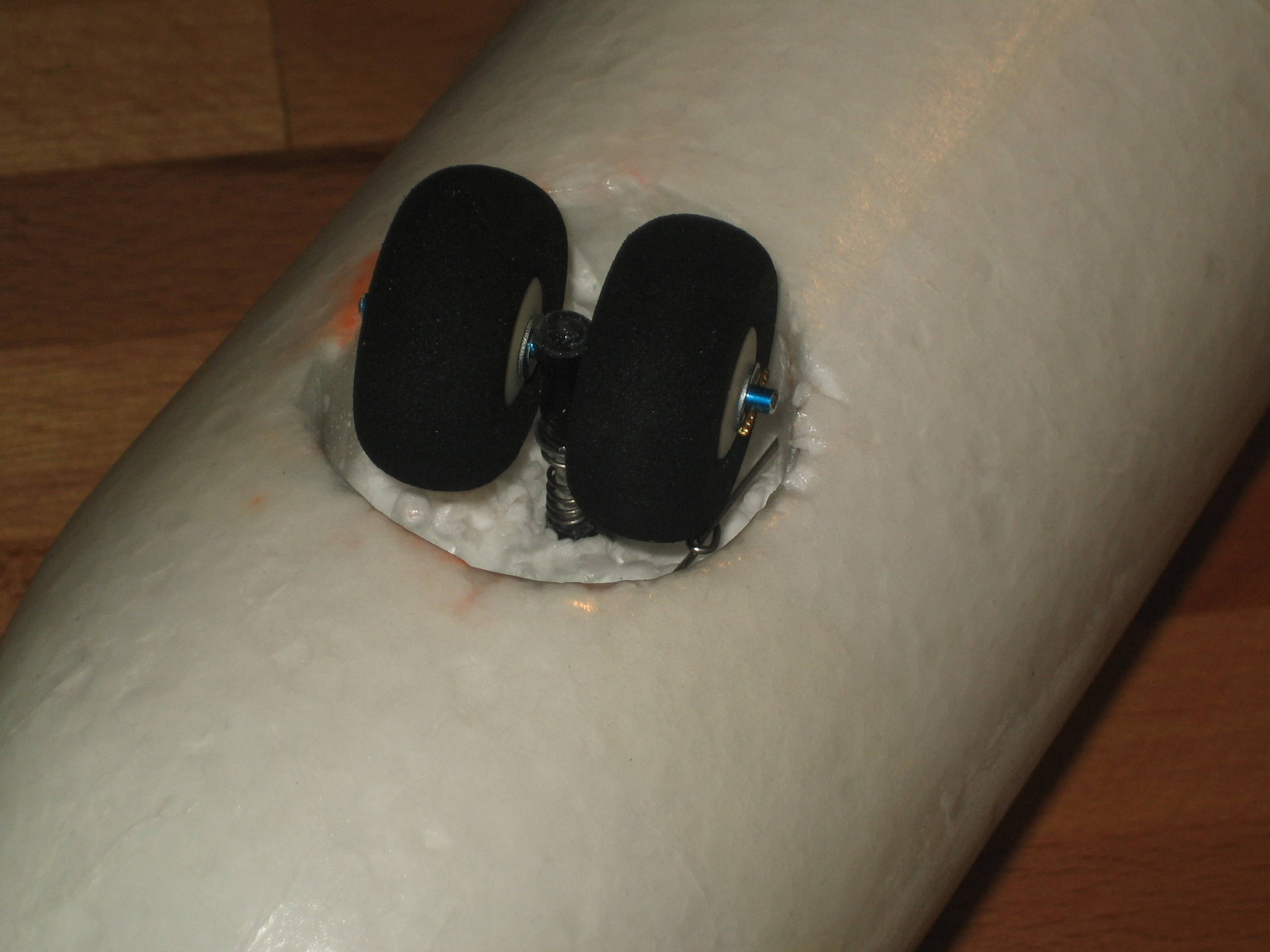

sowie des Bugrades
thumbs/C130 Komplett-000016.JPG.jpg

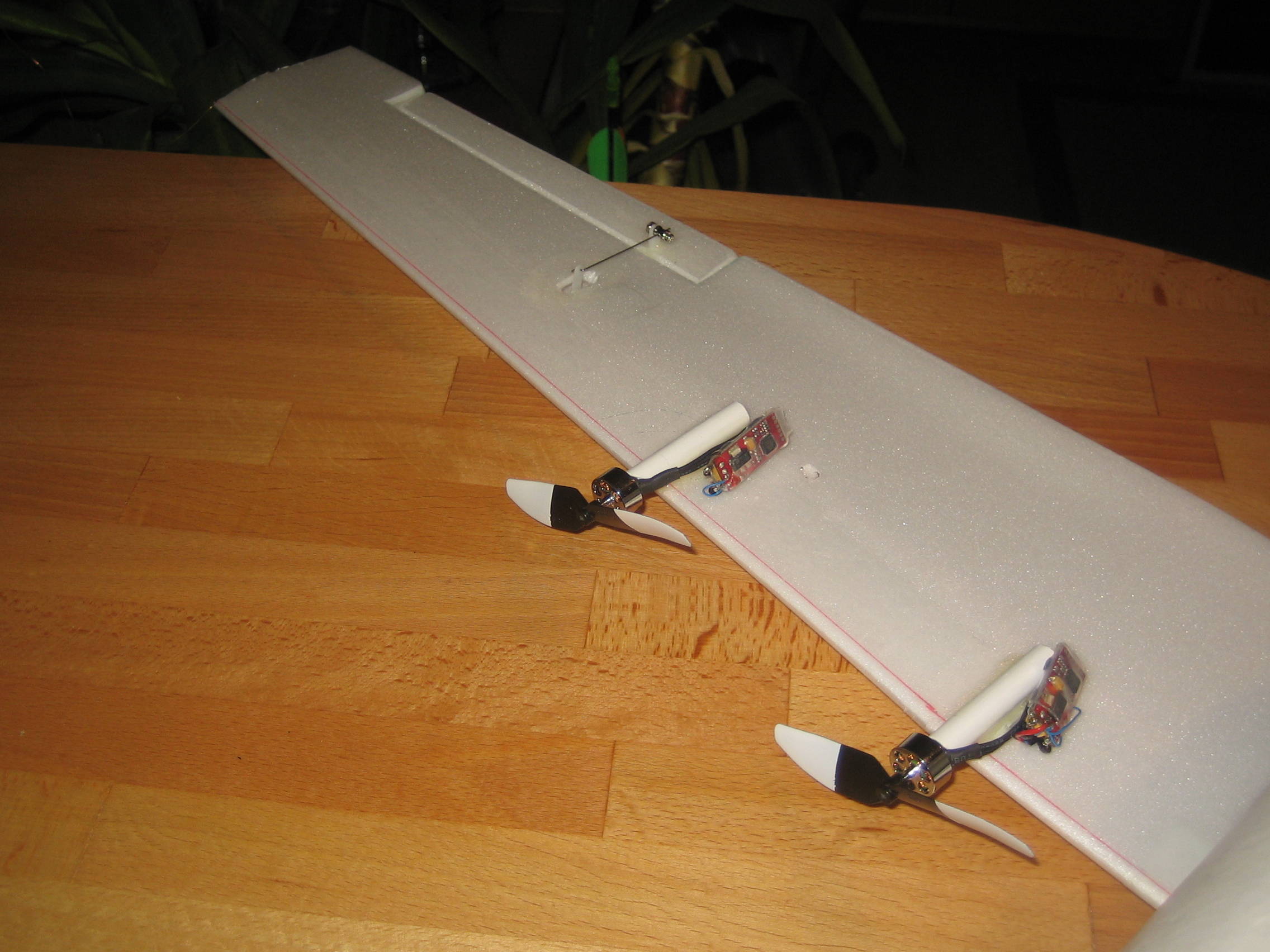

und natürlich der Querruder

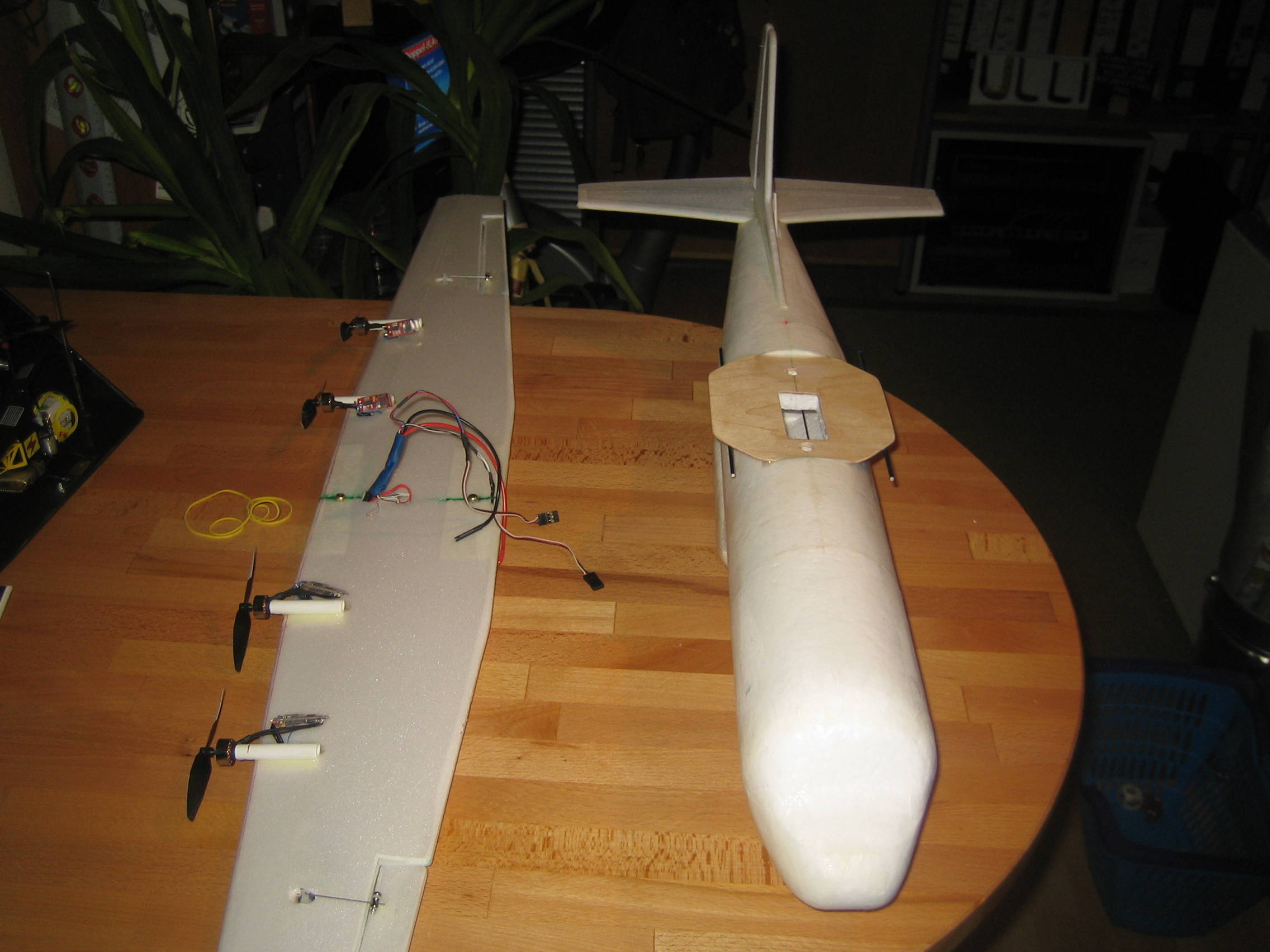

thumbs/C130 Komplett-000017.JPG.jpg
Flächenauflage aus 1,5mm Sperrholz

Teil 4 - Testflug

Steht bei besseren Wetter an, wenn ich mich und meine Nerven überwinden kann

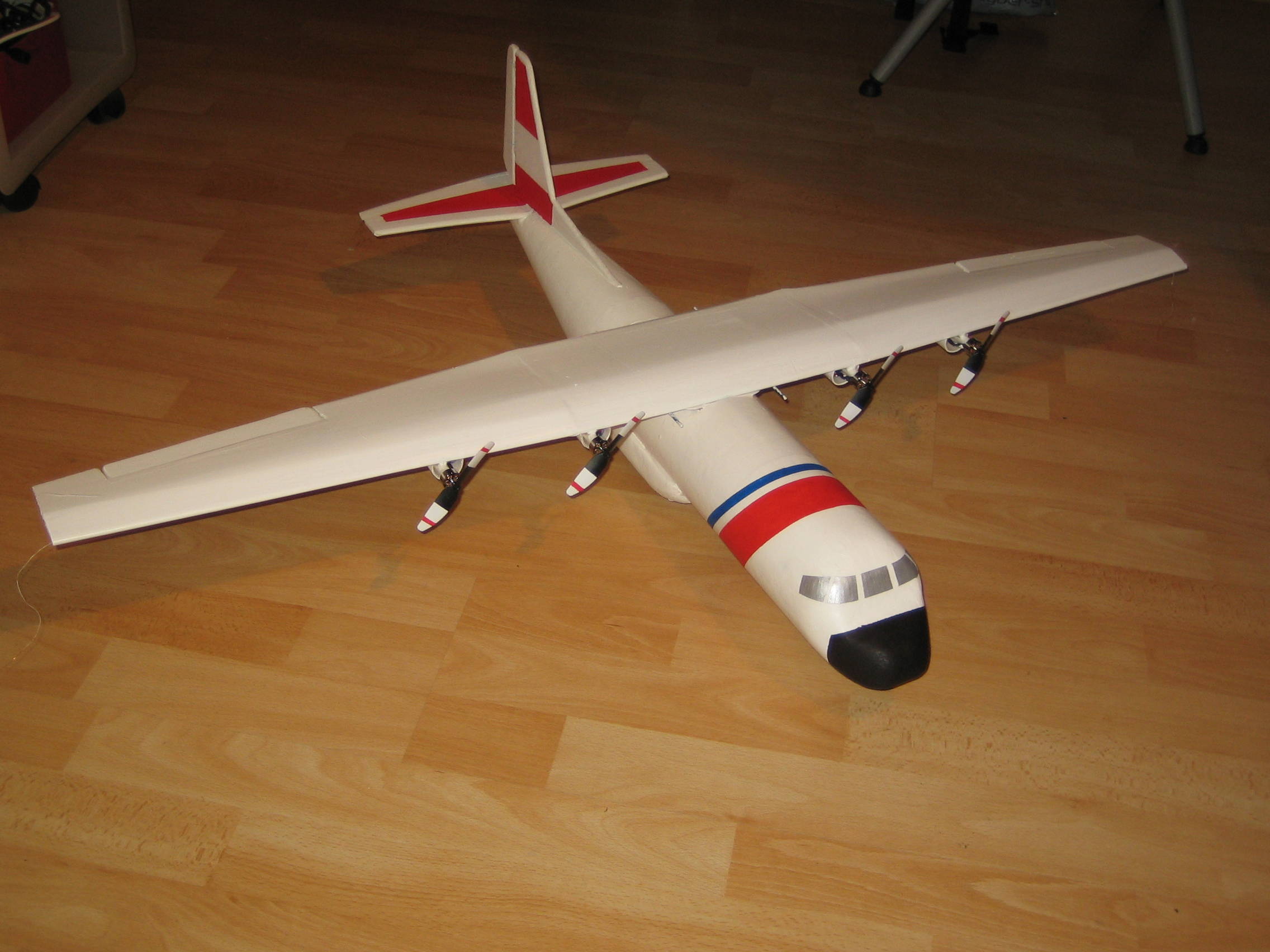

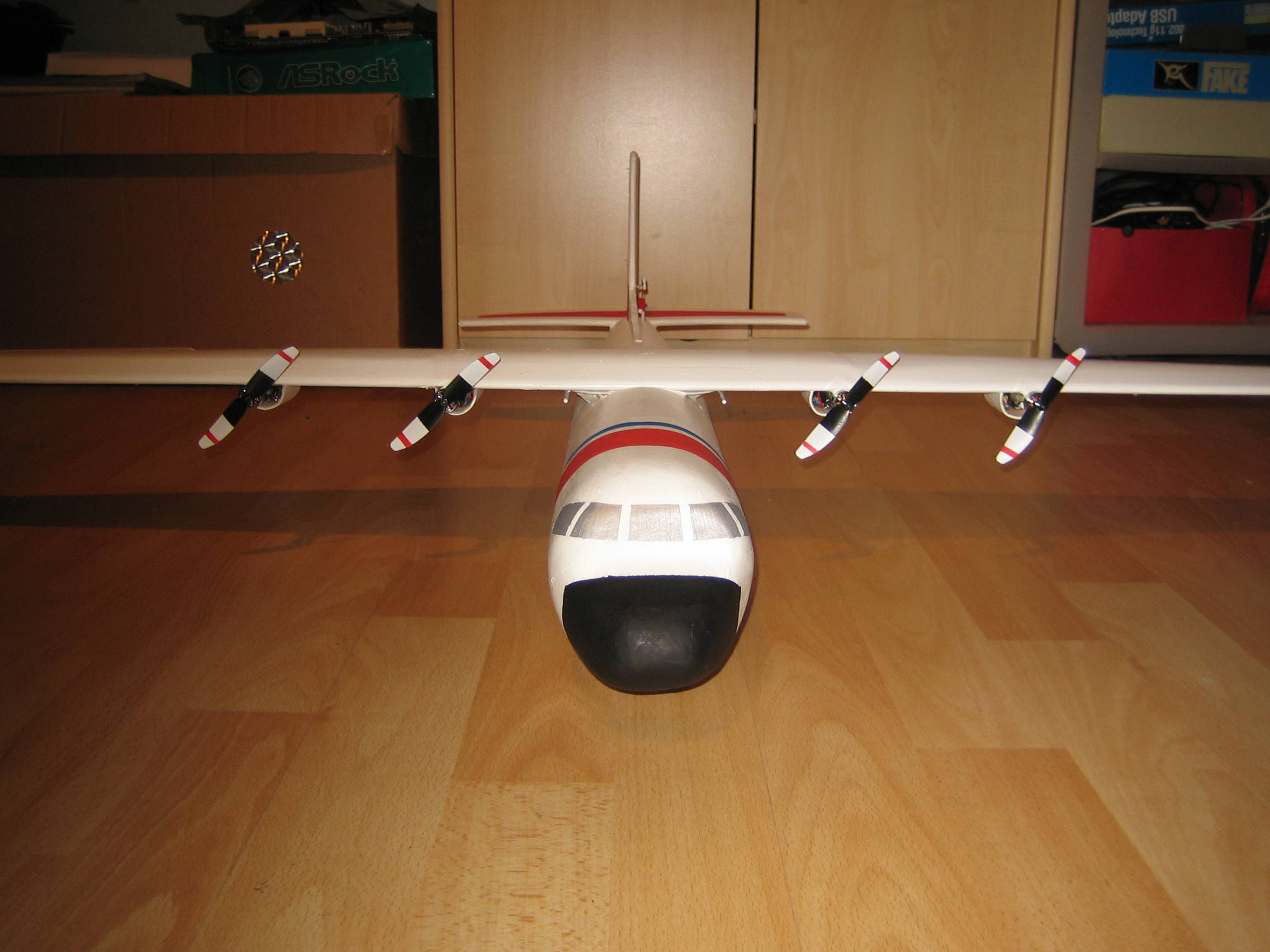

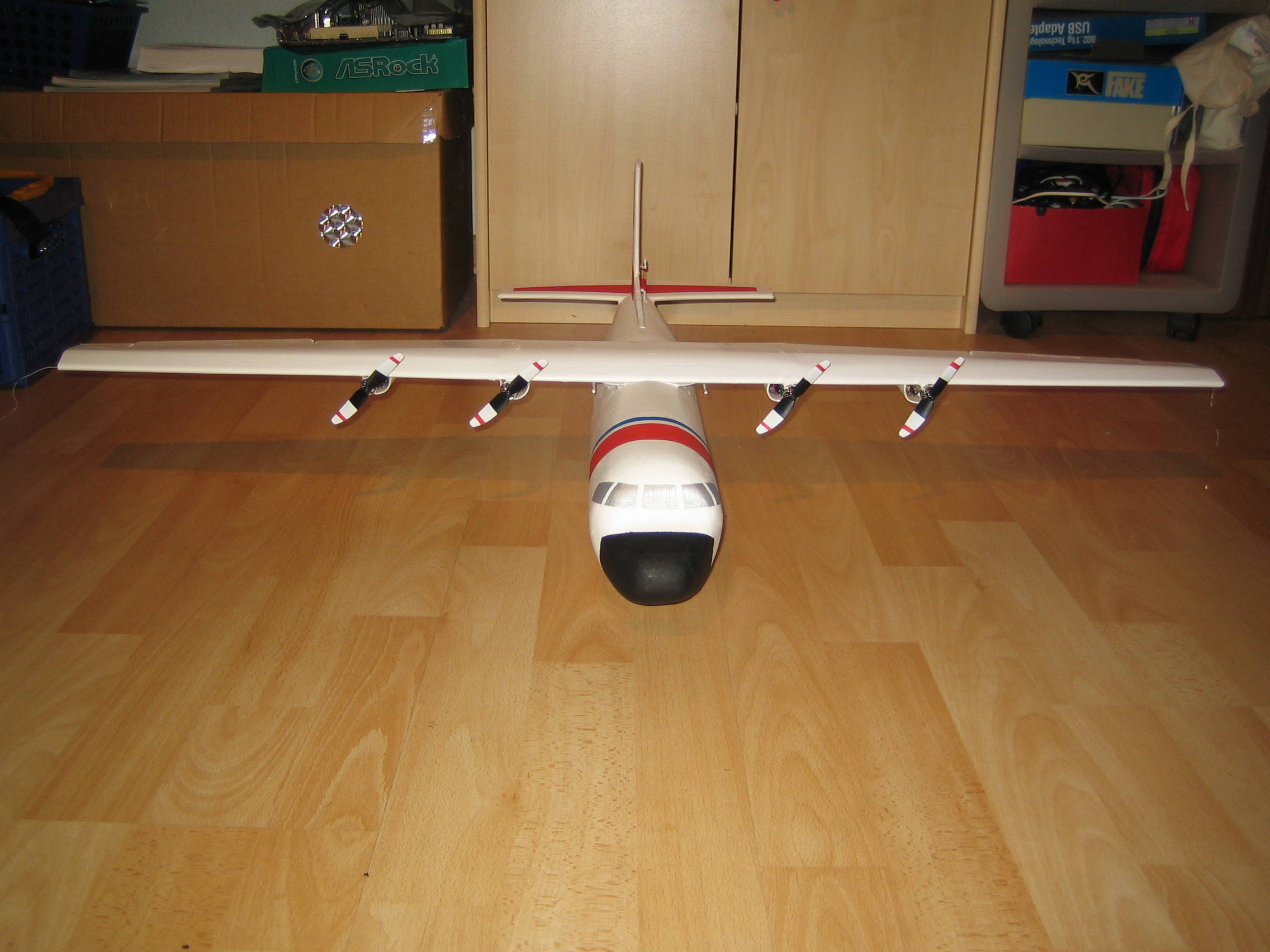

Teil 5 - Lackieren

Da es immernoch zu windig ist, wird eben erst lackiert... auch wenn ich das HASSE und nicht gut kann.

thumbs/C130 Lack_1-000003.JPG.jpg

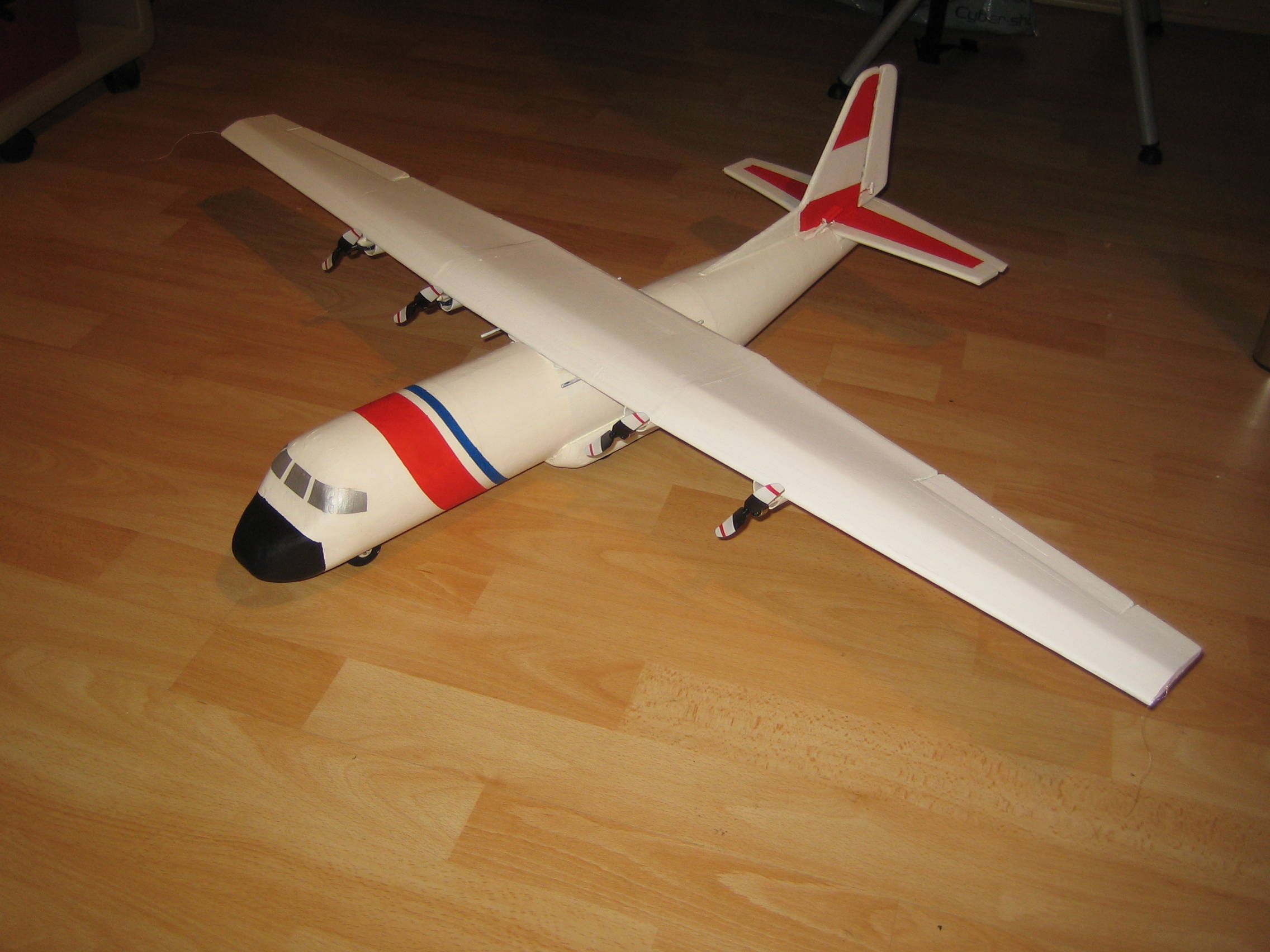

thumbs/C130 Lack_1-000005.JPG.jpg

thumbs/C130 Lack_1-000006.JPG.jpg

thumbs/C130 Lack_1-000008.JPG.jpg


Bei Fragen, Anregungen wendet euch an: Johannes Hermen
