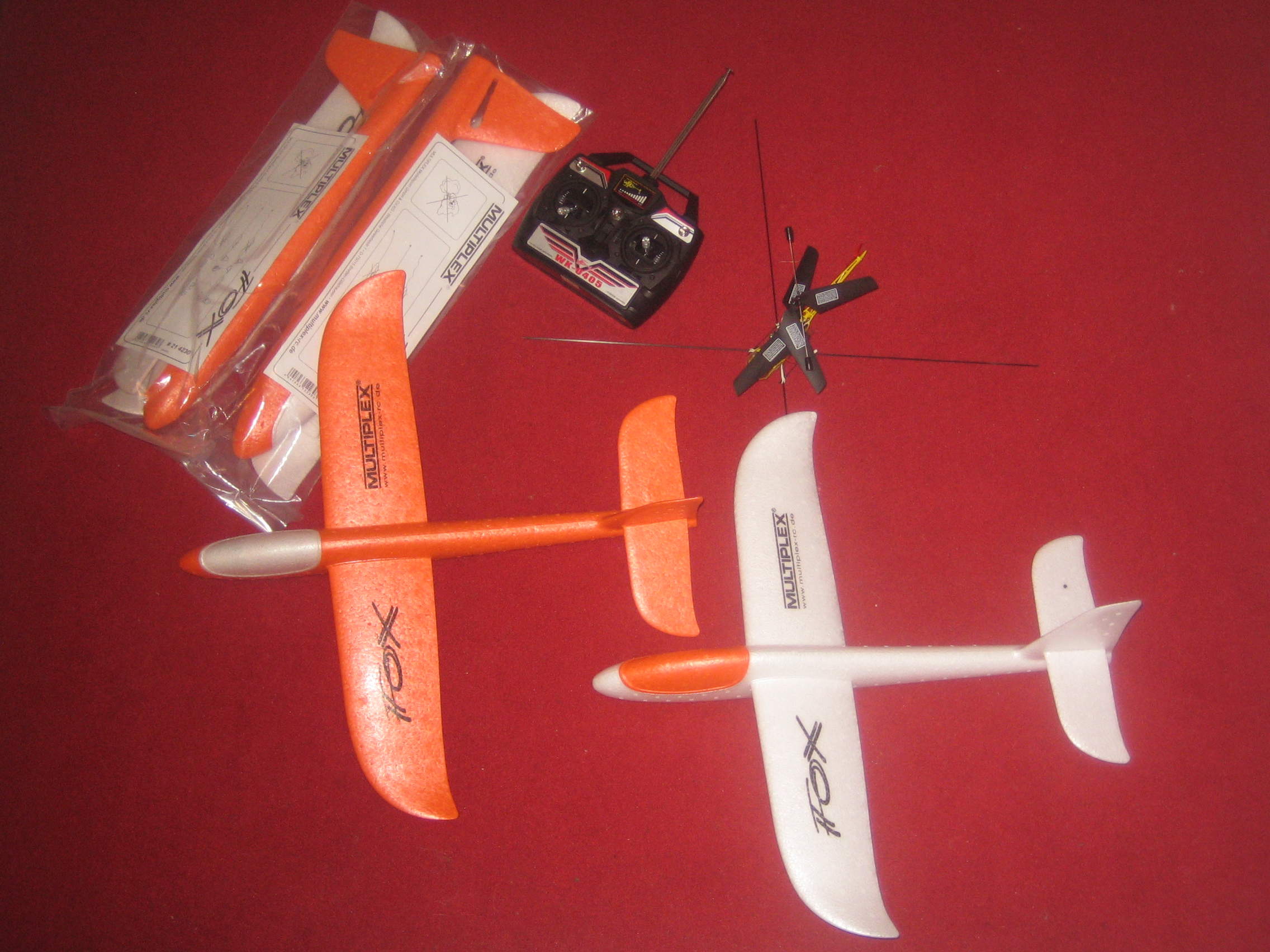

Auf der Modellbau Süd in Stuttgart (2007) entdeckte ich den Fox, einen kleinen Wurfgleiter für Kinder aus dem Hause Multiplex. Er ähnelt von der Form her dem Easy Star, nur ist er mit 50cm deutlich kleiner als dieser. Wie fast alle Multiplex Modelle ist er aus unkaputtbarem Elapor hergestellt. Da der Kleine einfach niedlich aussah, und mit 9€ bezahlbar war, wurden direkt mal ein paar Exemplare für Freunde mitgebracht. Das Ding schreit ja förmlich nach einem RC Umbau. Nach dem Entfernen der Stahlkugel in der Kabinenhaube und dem Aushöhlen des Cockpits bietet er genug Platz für die RC Komponenten. Das erste Modell wird ein reiner Segler, Modell 2 soll später mit einem 10g Brushless laufen.
Ach ja, den Fox gibt es in 2 Farbkombinationen, weiß mit orangem Rumpf und orange mit weißem Rumpf. Meine Modelle sind eine Kompination aus beiden Varianten.
 Segel Foxy - mit Hilfsmotor
|
 Brushless Foxy
|
|
So lange man ihn mit Geschwindigkeit bei Laune hält fliegt er recht gut. Wird er zu langsam reißt die Strömung ab und er verabschiedet sich über eine Seite. Jetzt mit dem 5g Klapptriebwerk macht er mehr Spass und lässt sich schön im Park fliegen.
|
Wieder ein lohnenswerter Umbau, der kleine macht echt Spass, und ist wendig wie Sau. Netters kleines Ding zum rumturnen, das durch das Elapor nahezu unkaputtbar ist.
|
Segel Foxy
|
2_Fox Verpackung.JPG
|

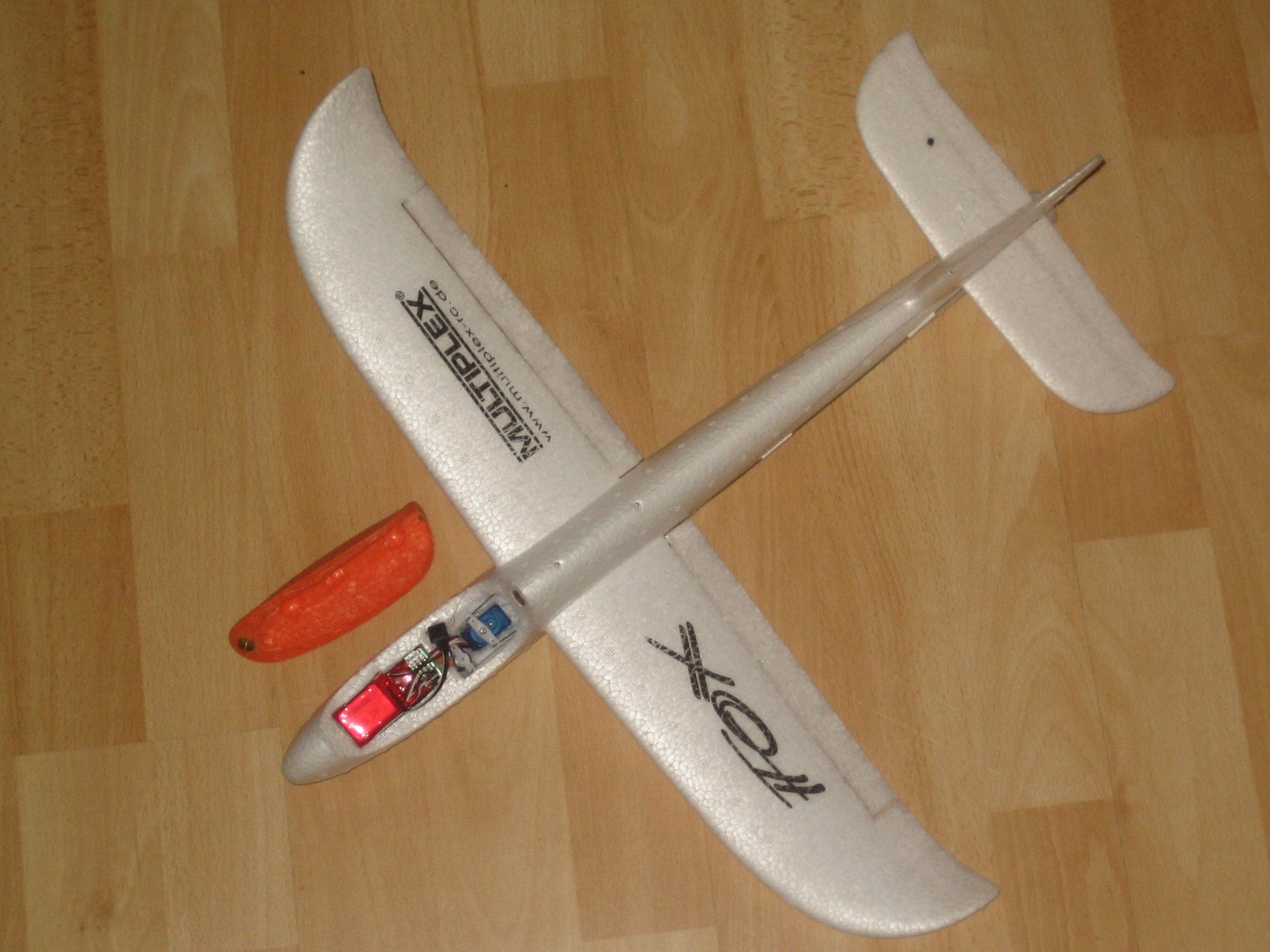

Foxy Glider fertig 1.JPG
|
|

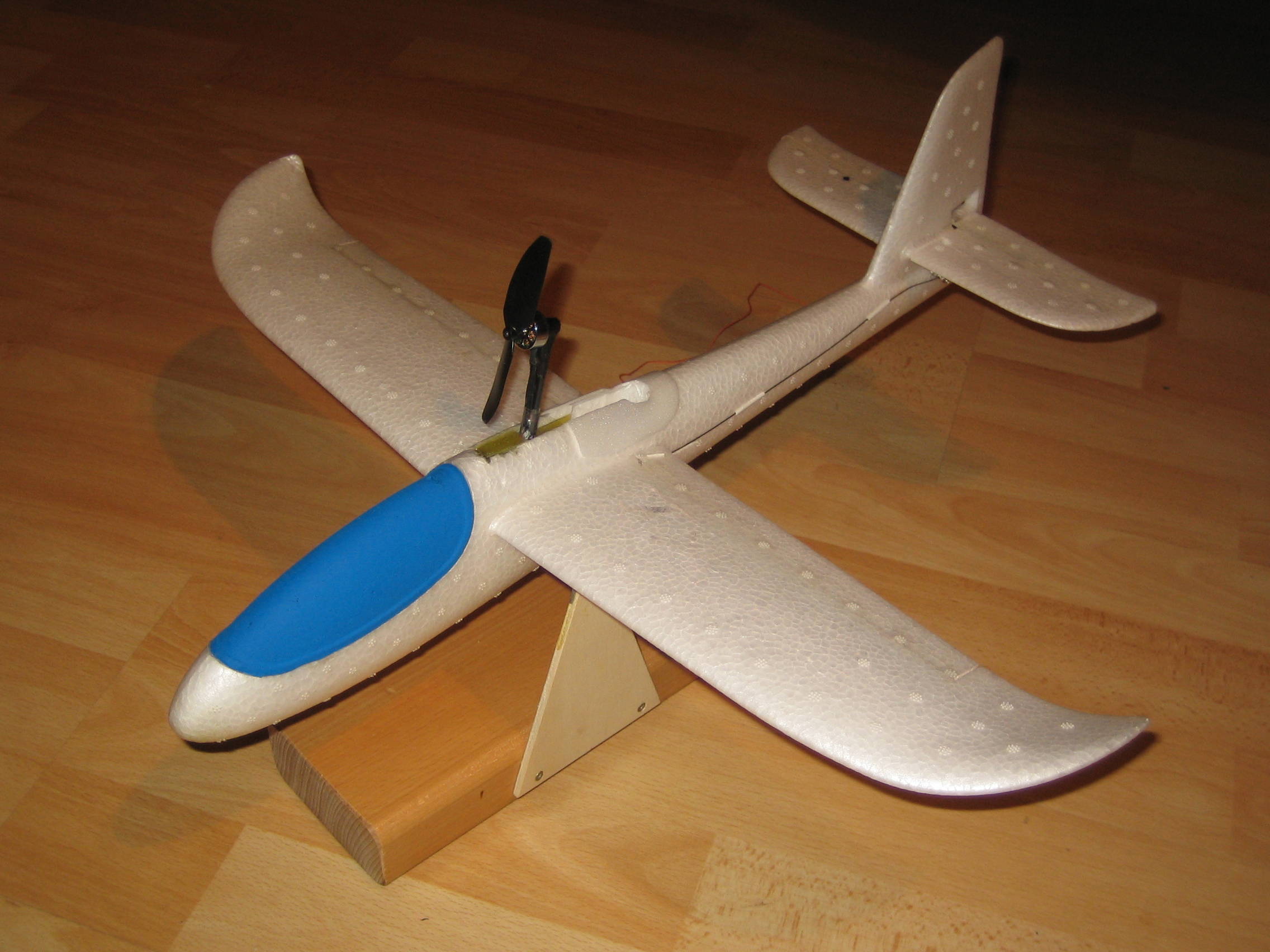

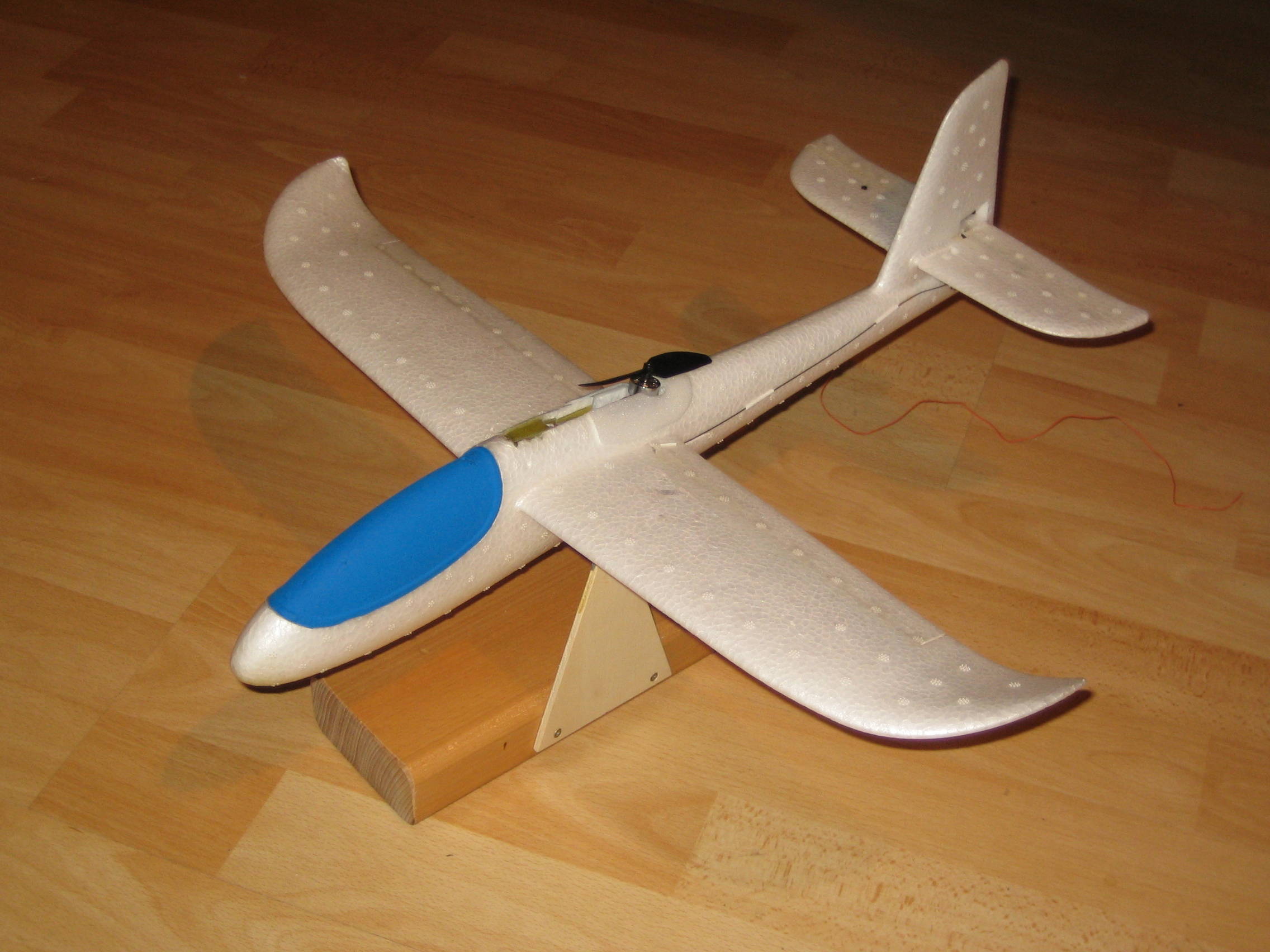

Fox mit neuem Hilfsmotor-on
|
Fox mit neuem Hilfsmotor-off
|

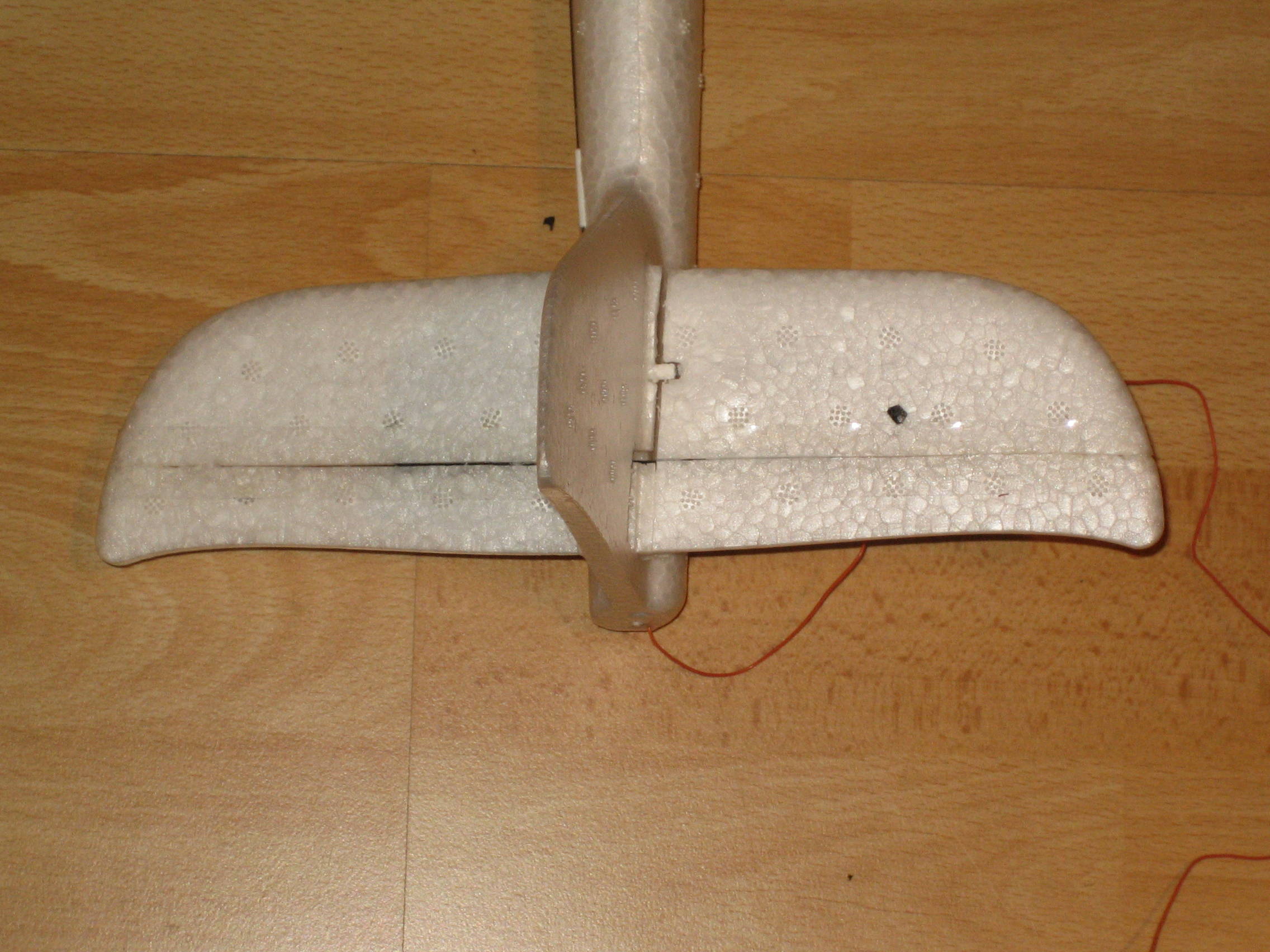

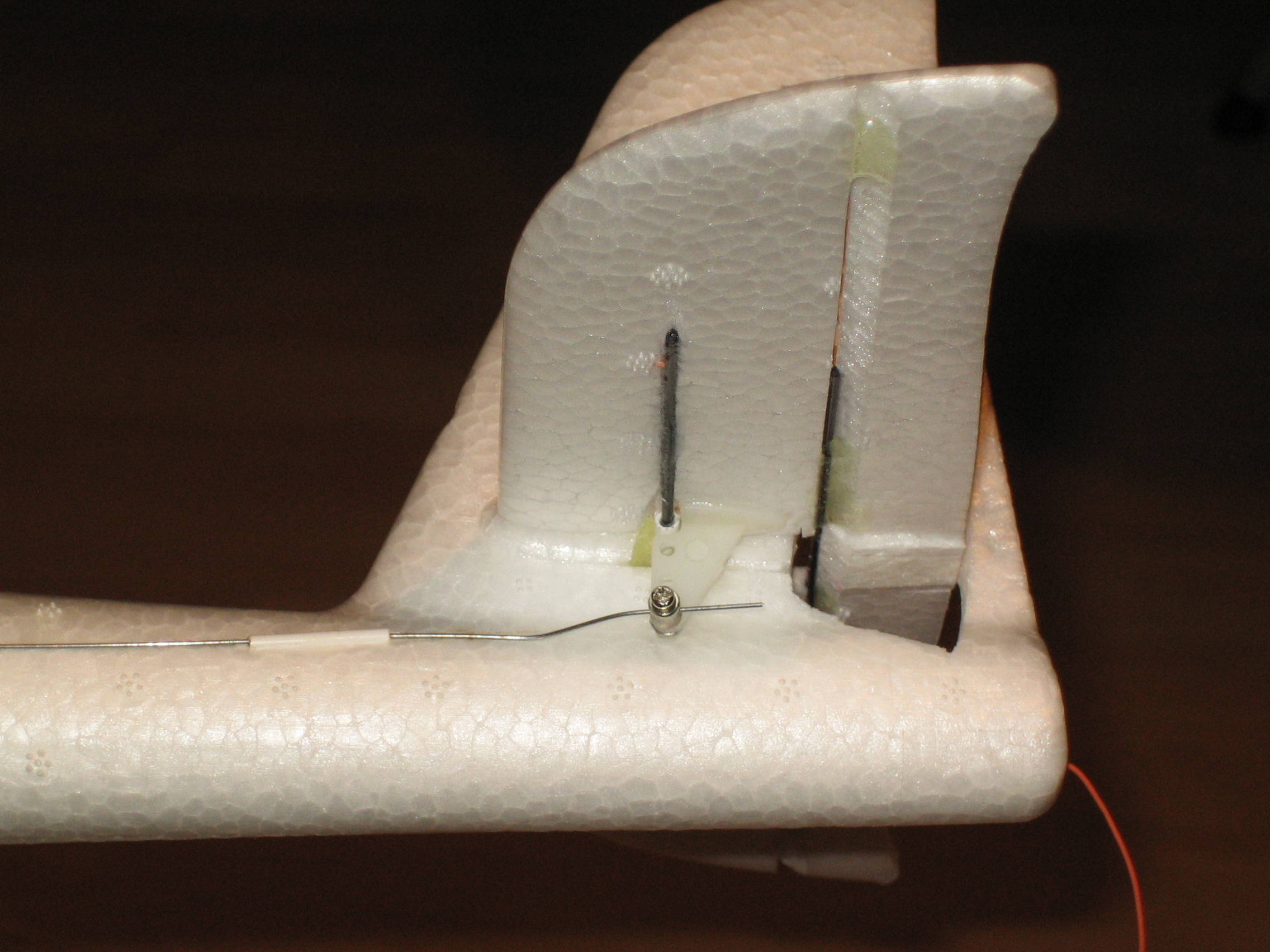

und neuem Pendelleitwerk
|
noch nicht ganz schön...
|

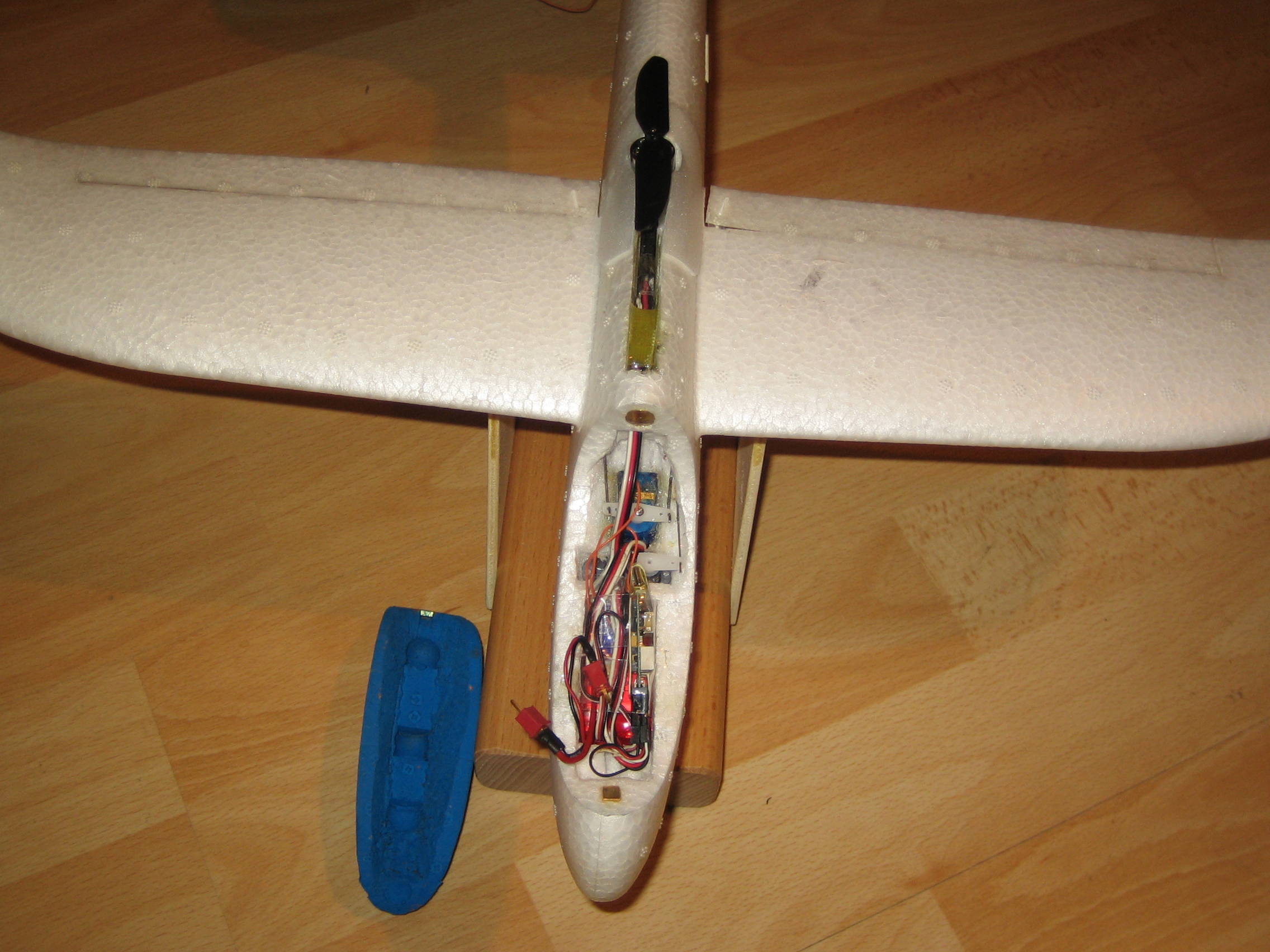

jetzt alles vorne verbaut
|

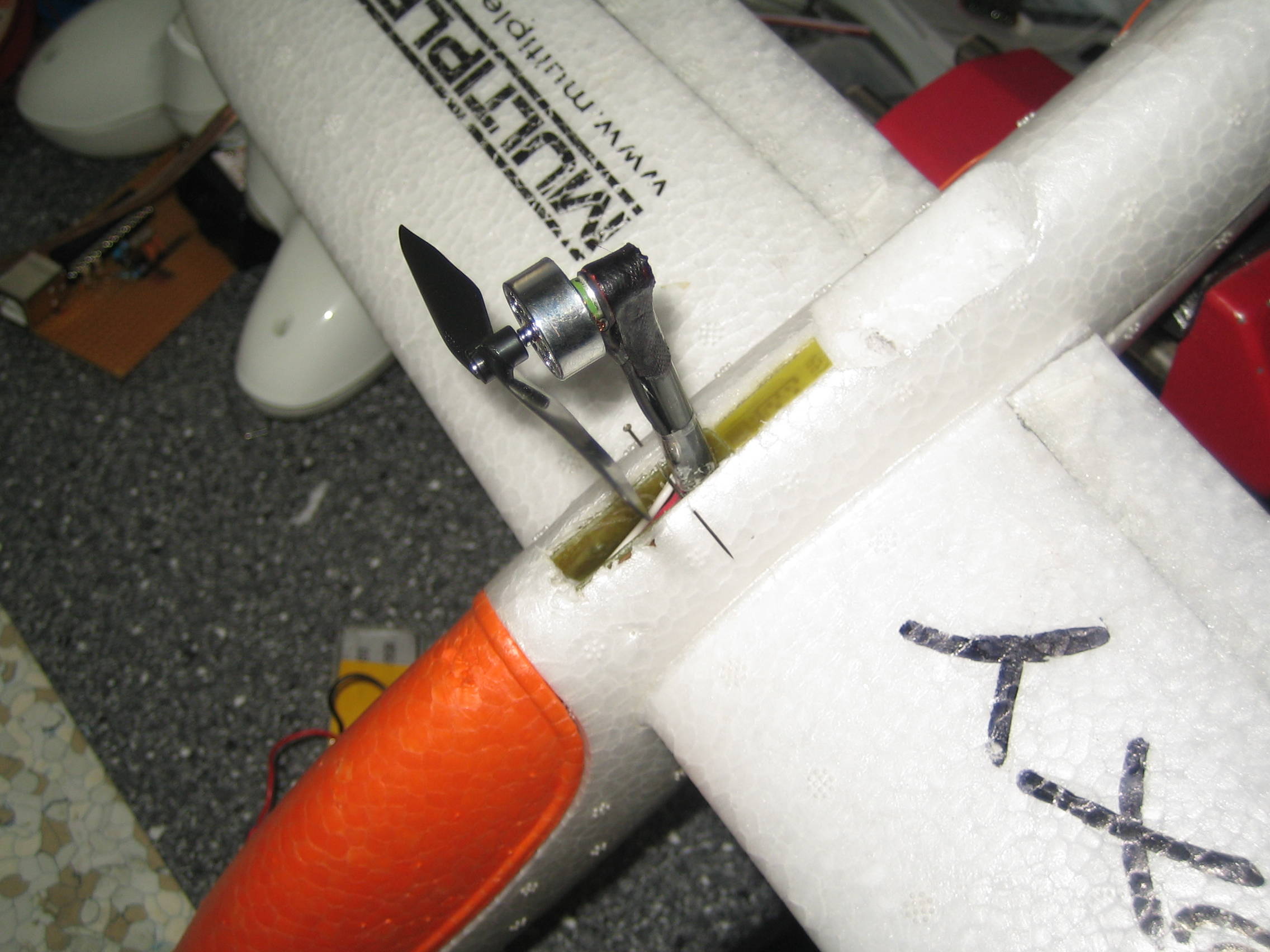

Hilfsmotor en detail
|
Videos:
Erstflug am Hang bei wenig Wind
Test des Klapptriebwerks
Brushless Foxy
Teil 1 - Motoreinbau

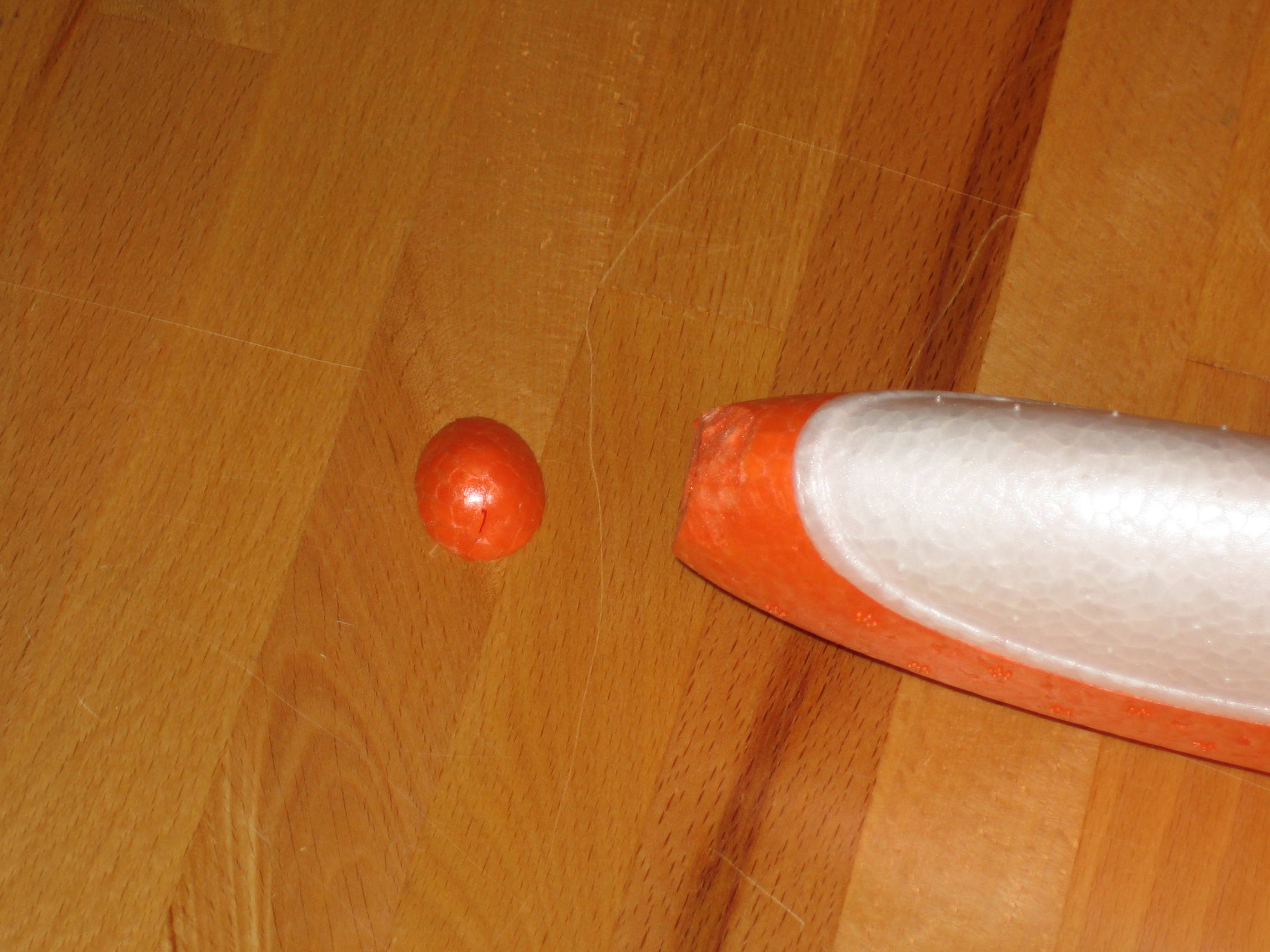

Schnauze des Fox ca 1cm wegschneiden
|

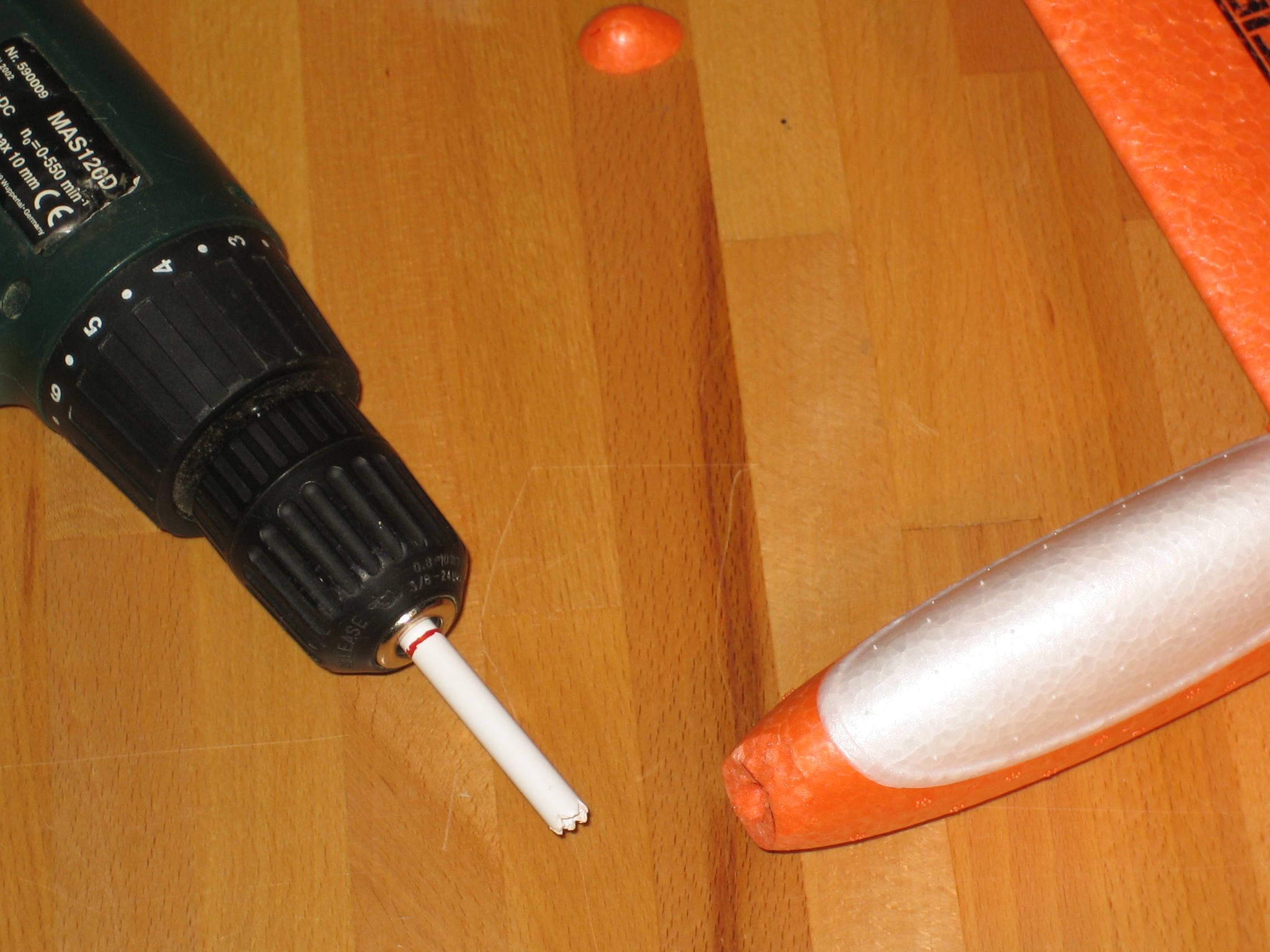

"Spezialbohrer" aus angespitzen Plastikrohr mit Innendurchmesser des Motors.
|

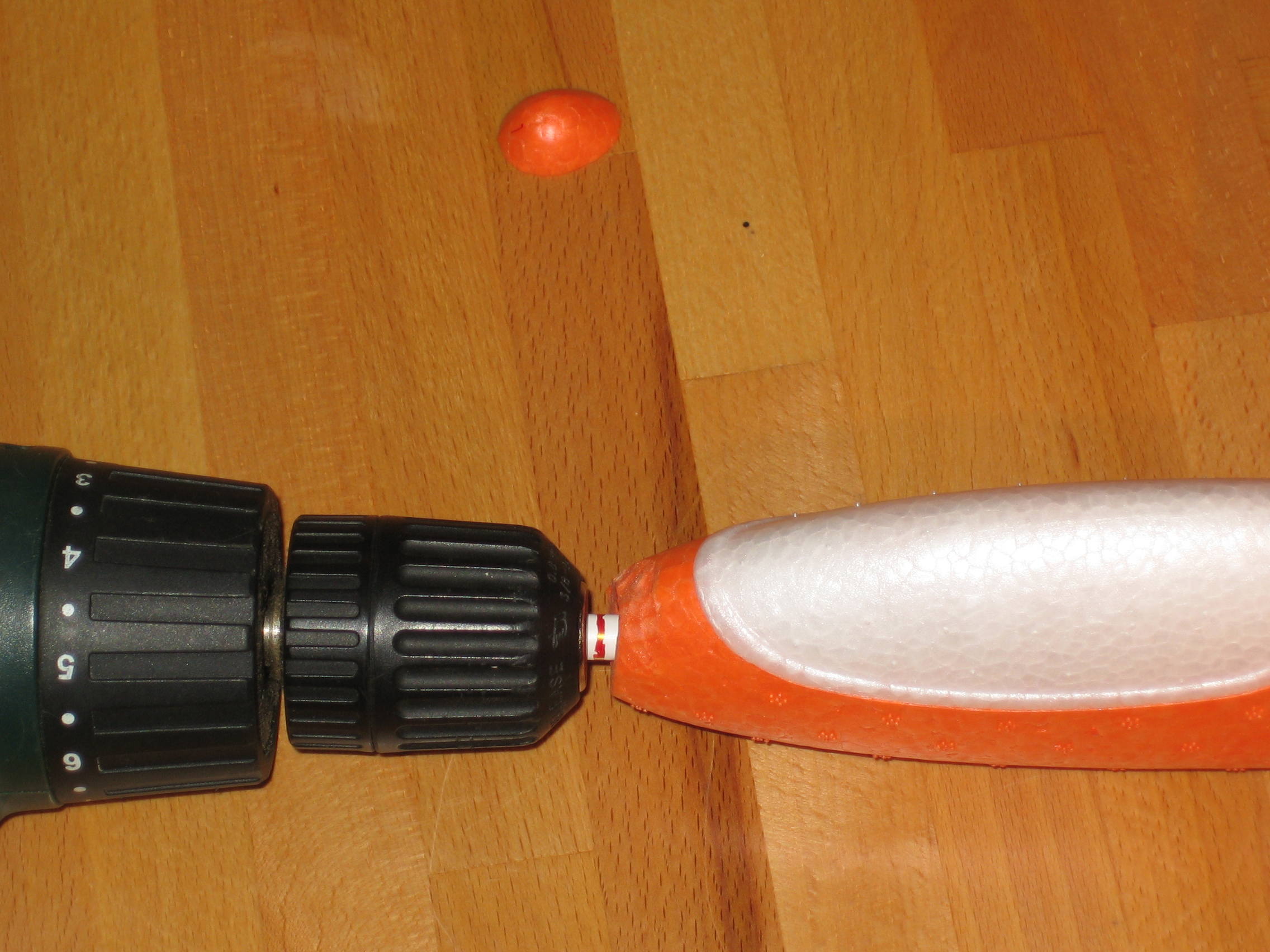

Bohren der Motoraufnahme mit leicht Sturz nach unten und Zug nach rechts
|

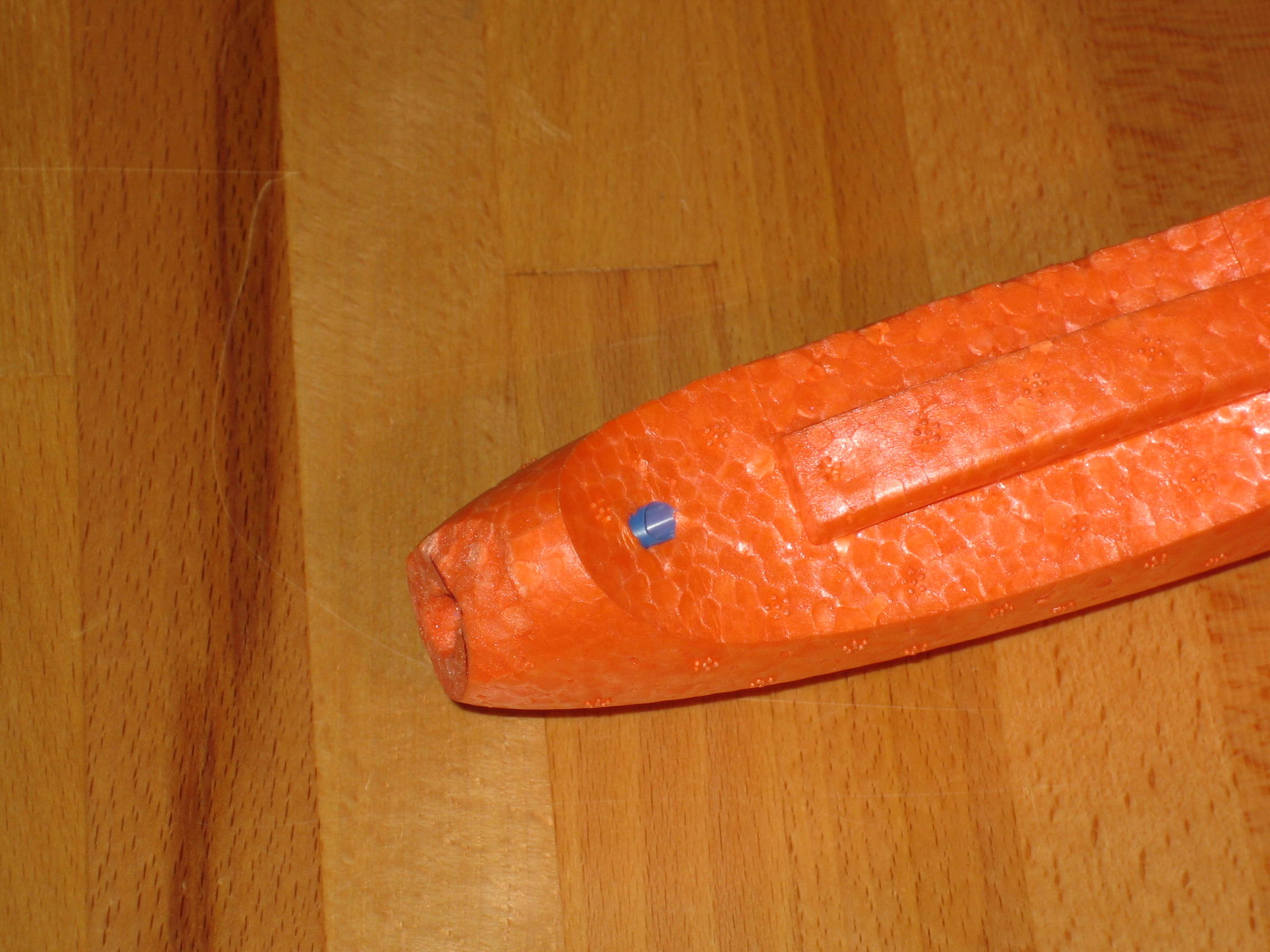

Bohren und einsetzen eines kleinen Kabelschachtes aus Strohhalm für die Motorkabel.
|
Anpassen des Plastik Rohres an den Motor.
|
Passkontrolle der Motoraufnahme im Rumpf.
|

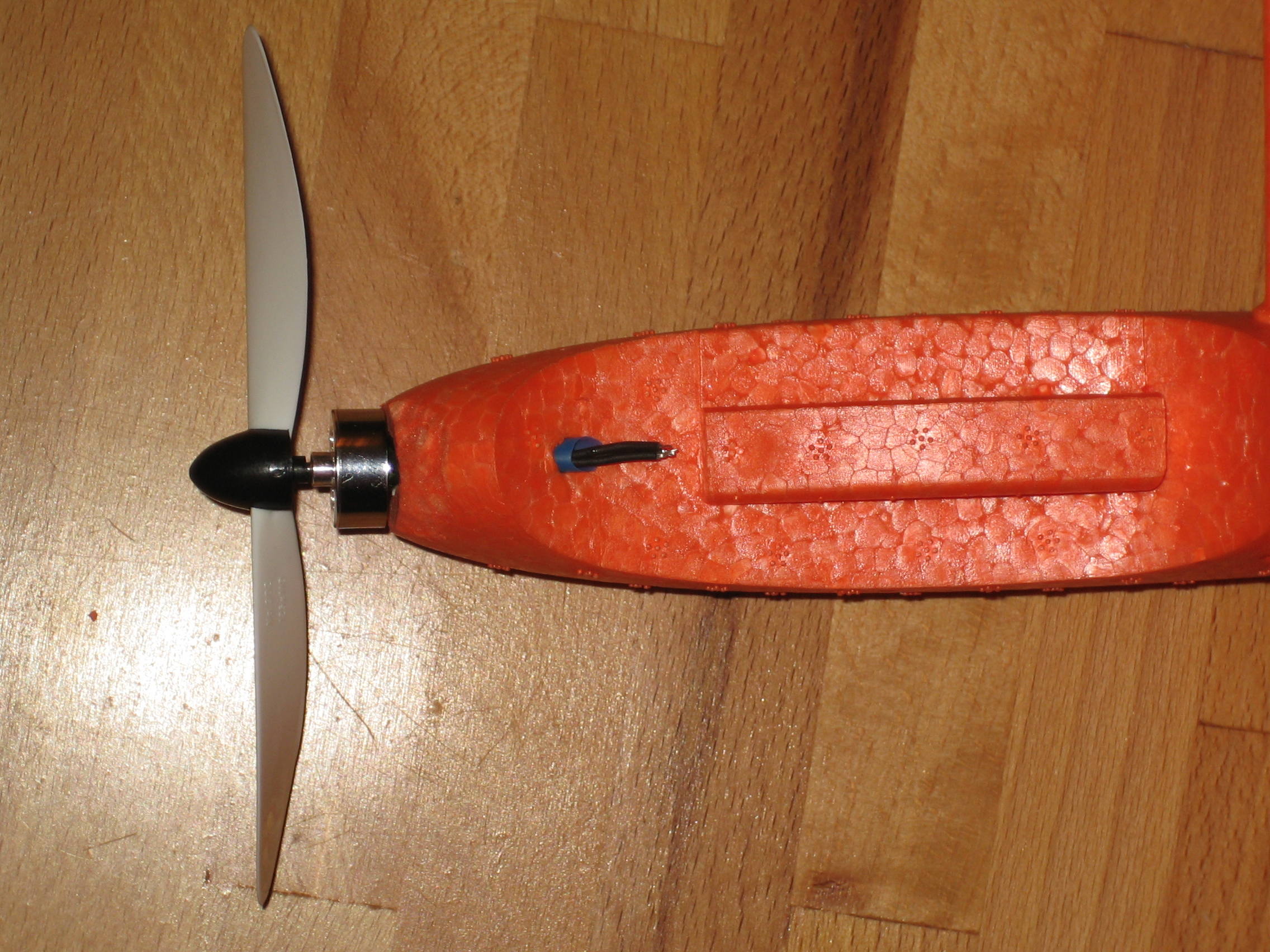

Einkleben des Motorrohrs (Sekundenkleber) mit Zug leicht rechts.
|

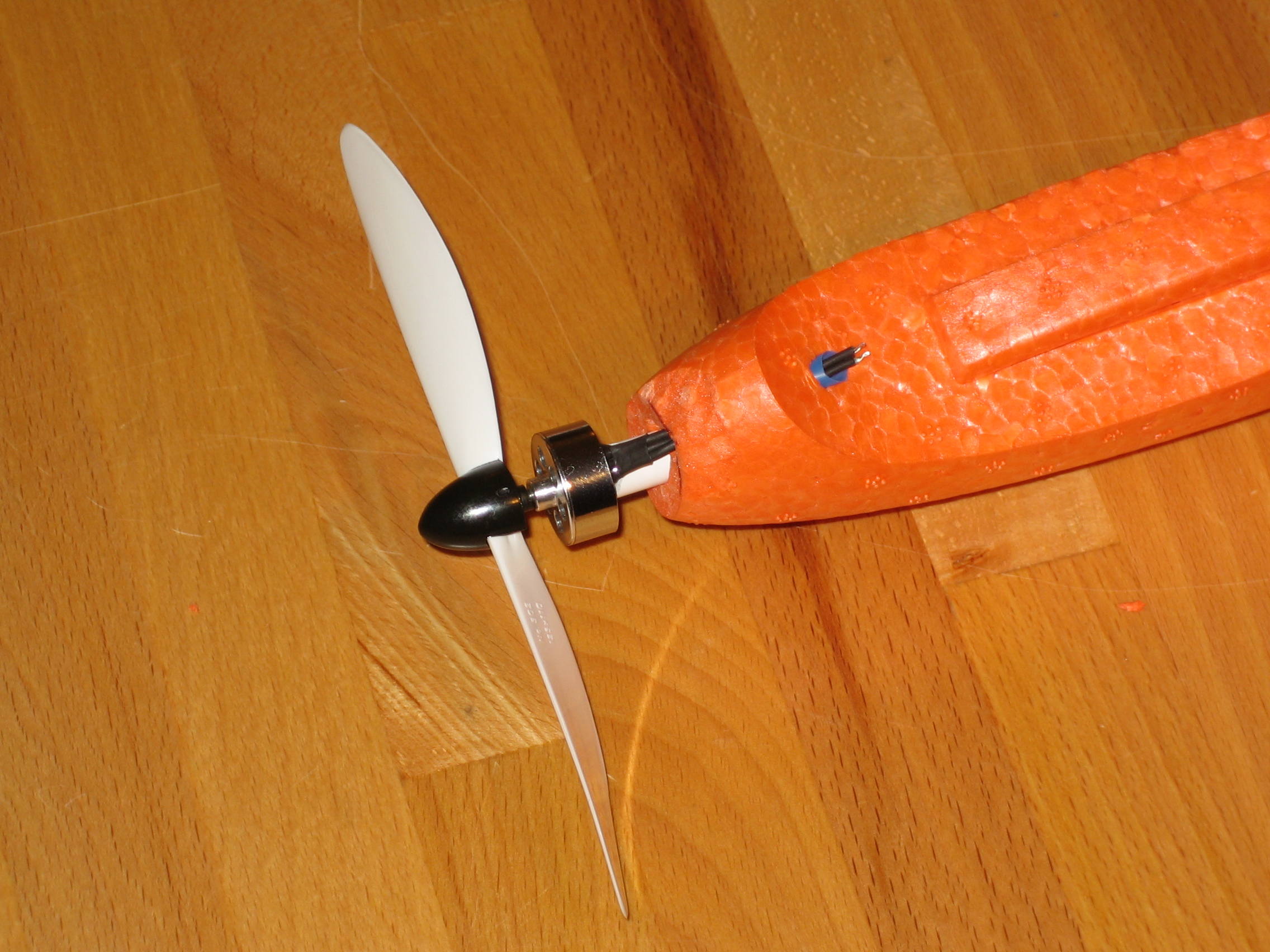

Eingesetzter Motor mit Sturz leicht nach unten
|
Teil 2 - Ruder

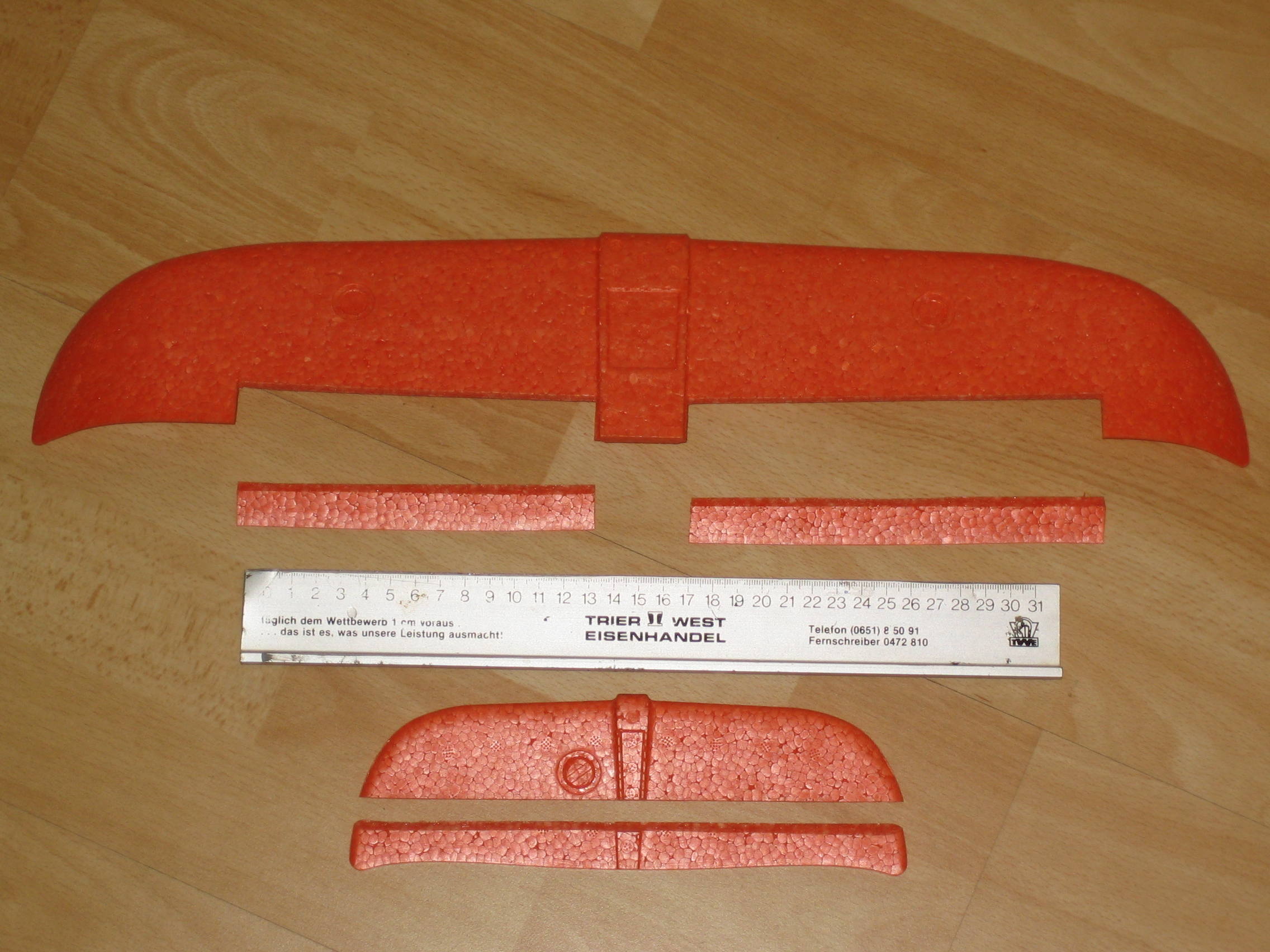

Ausschneiden und 45° anschrägen der Quer und Höhenruder von unten. (Beide Querruder gleich lang, nicht so wie ich ;-) )
|

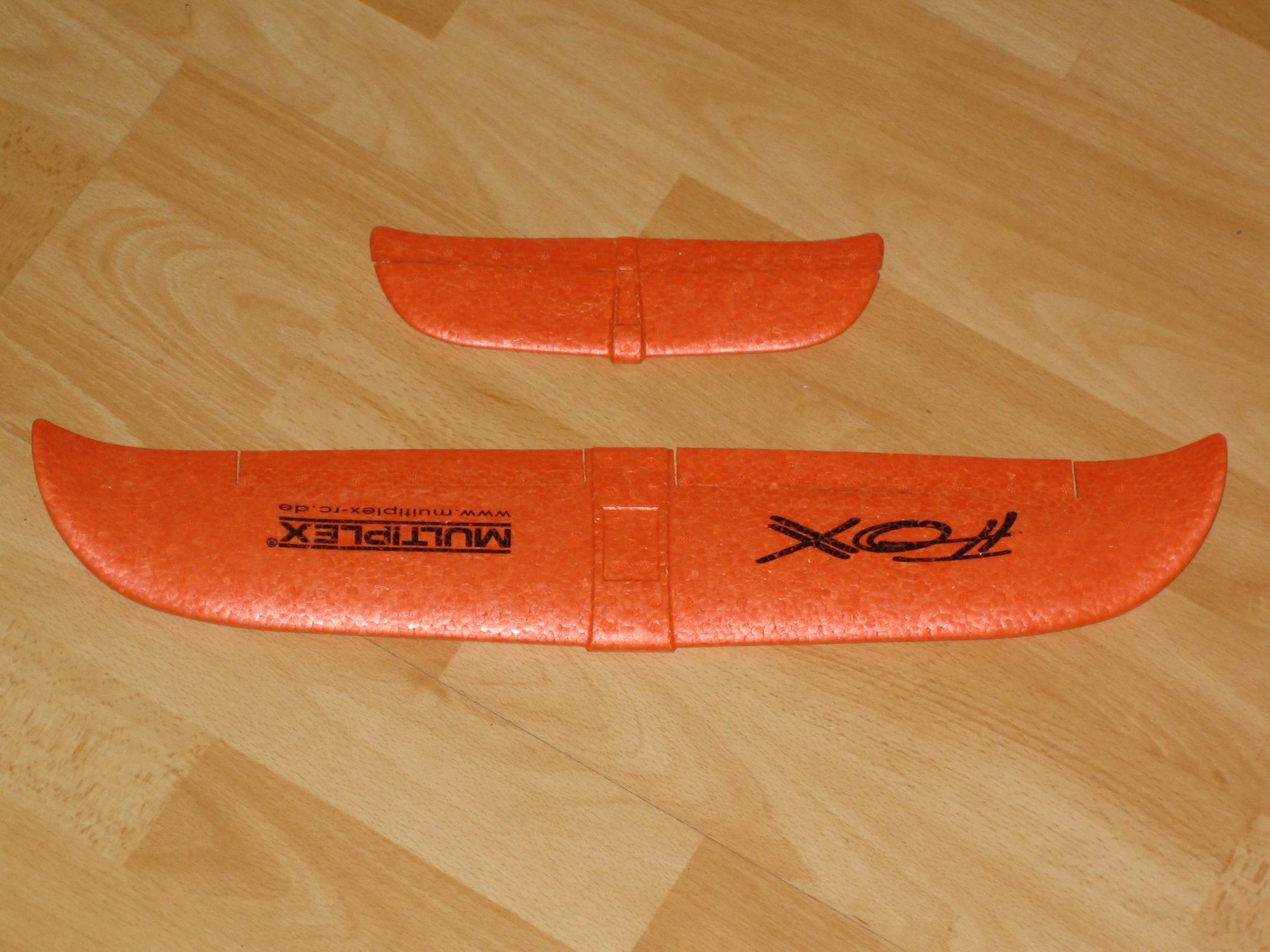

Anscharnieren der Ruder mit Tesa (Stellen unter dem Tesa vorher für besseren Halt mit UHU Por bestreichen und trochnen lassen)
|

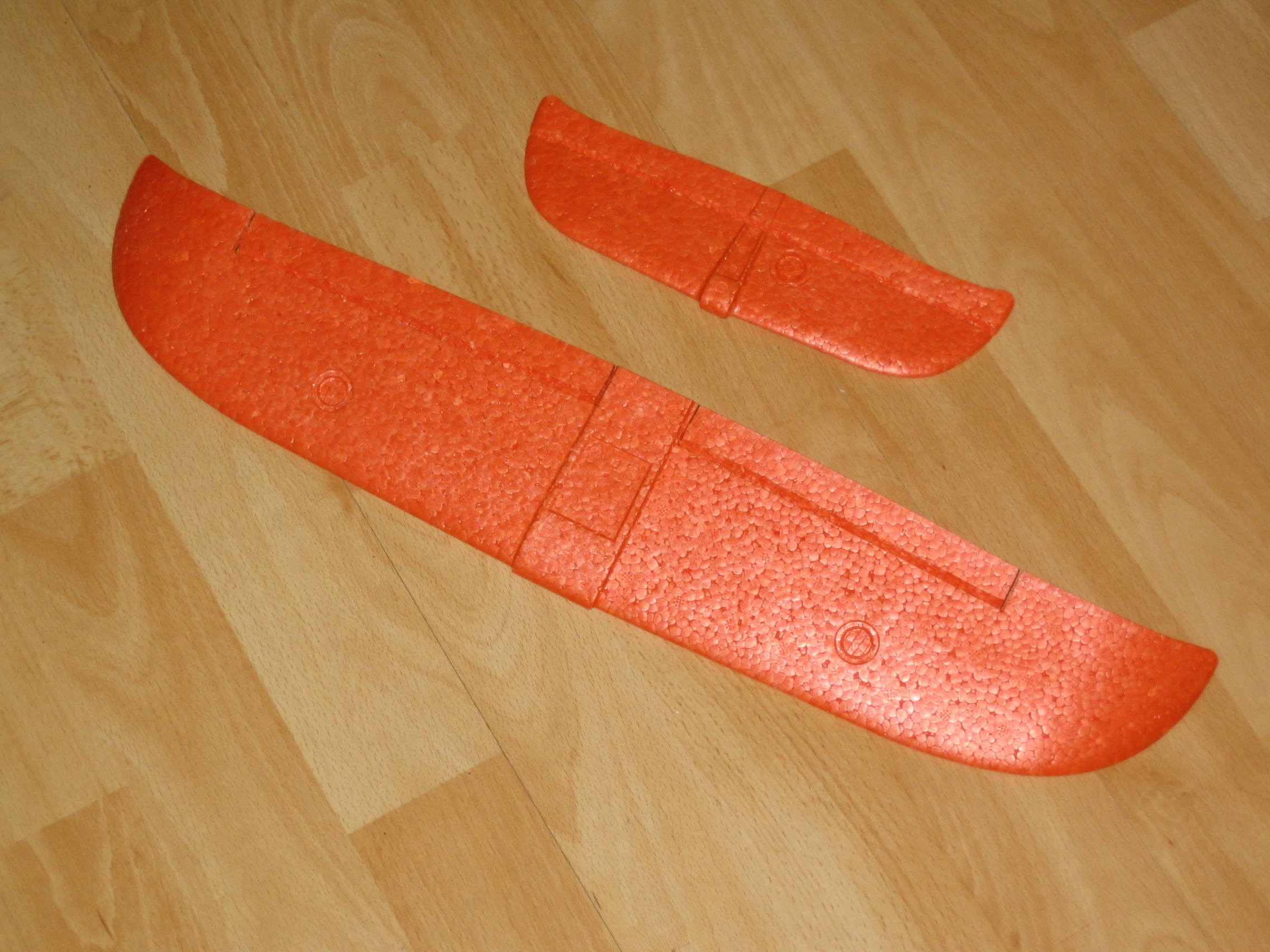

Leitwerk und Fläche von unten.
|

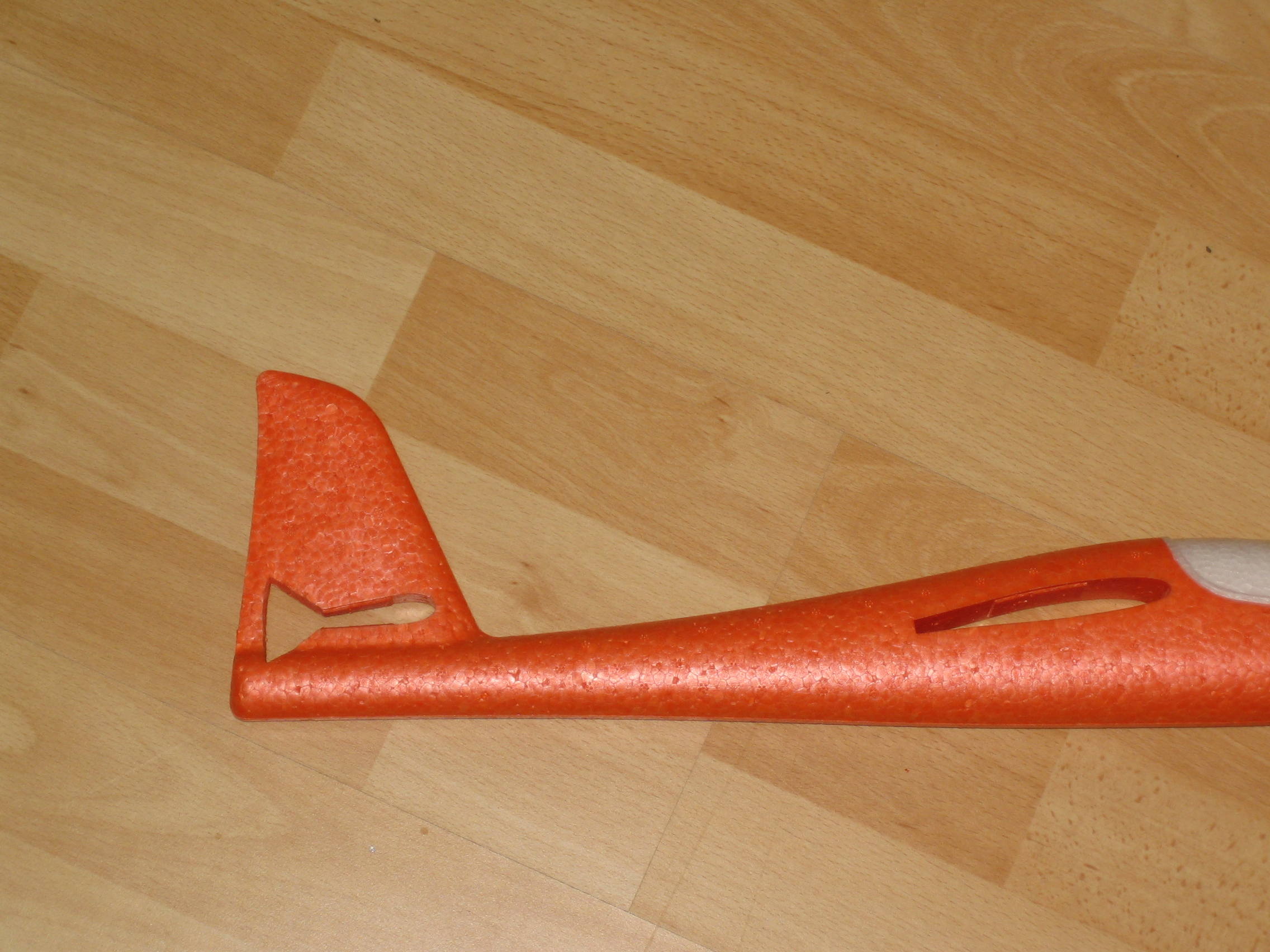

Ausschneiden des Hecks für das Höhenruder
|
Teil 3 - Servos und Anlenkungen

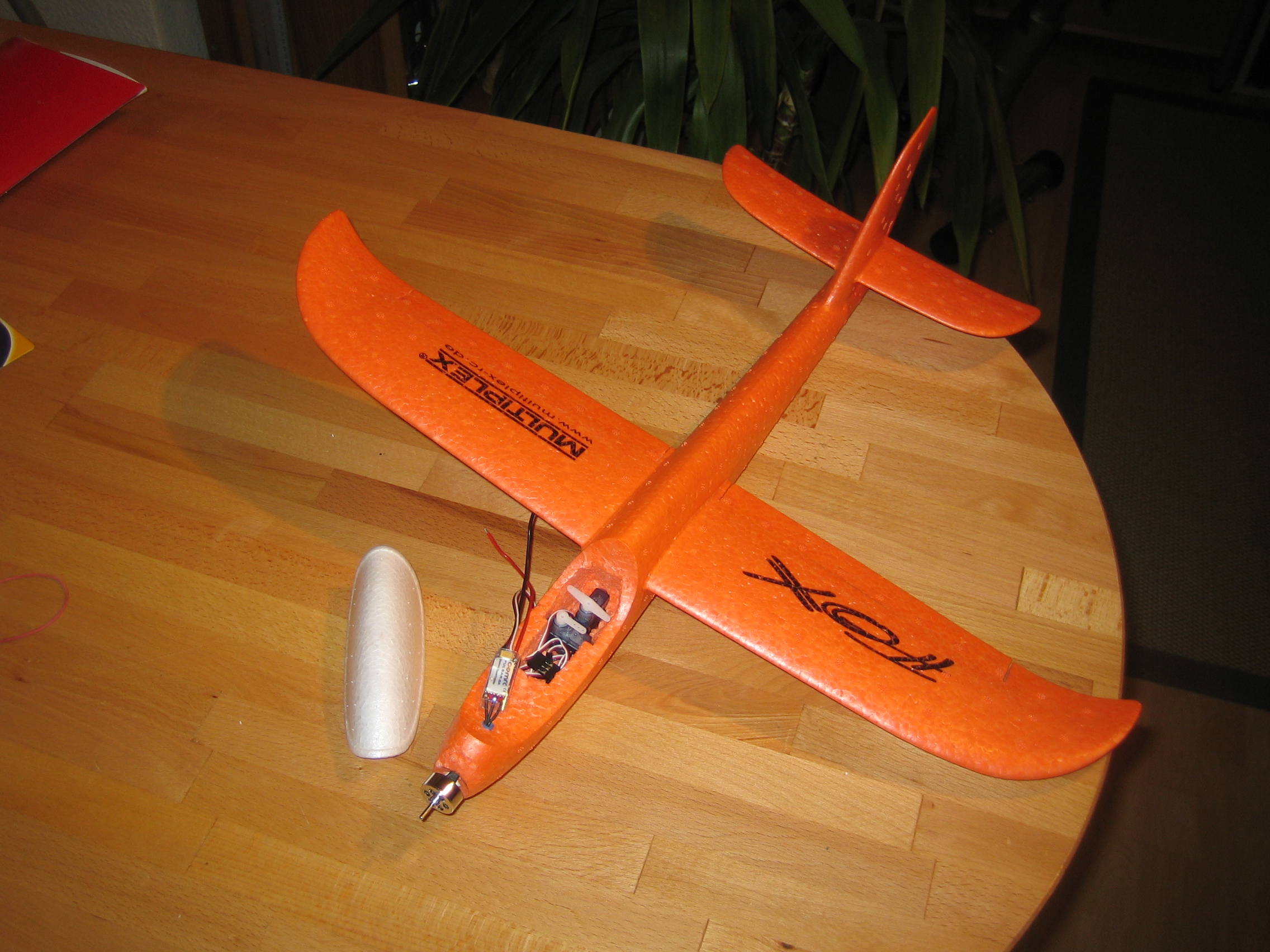

Ausschneiden des EPP Rumpfes für Servos und Empfänger
|

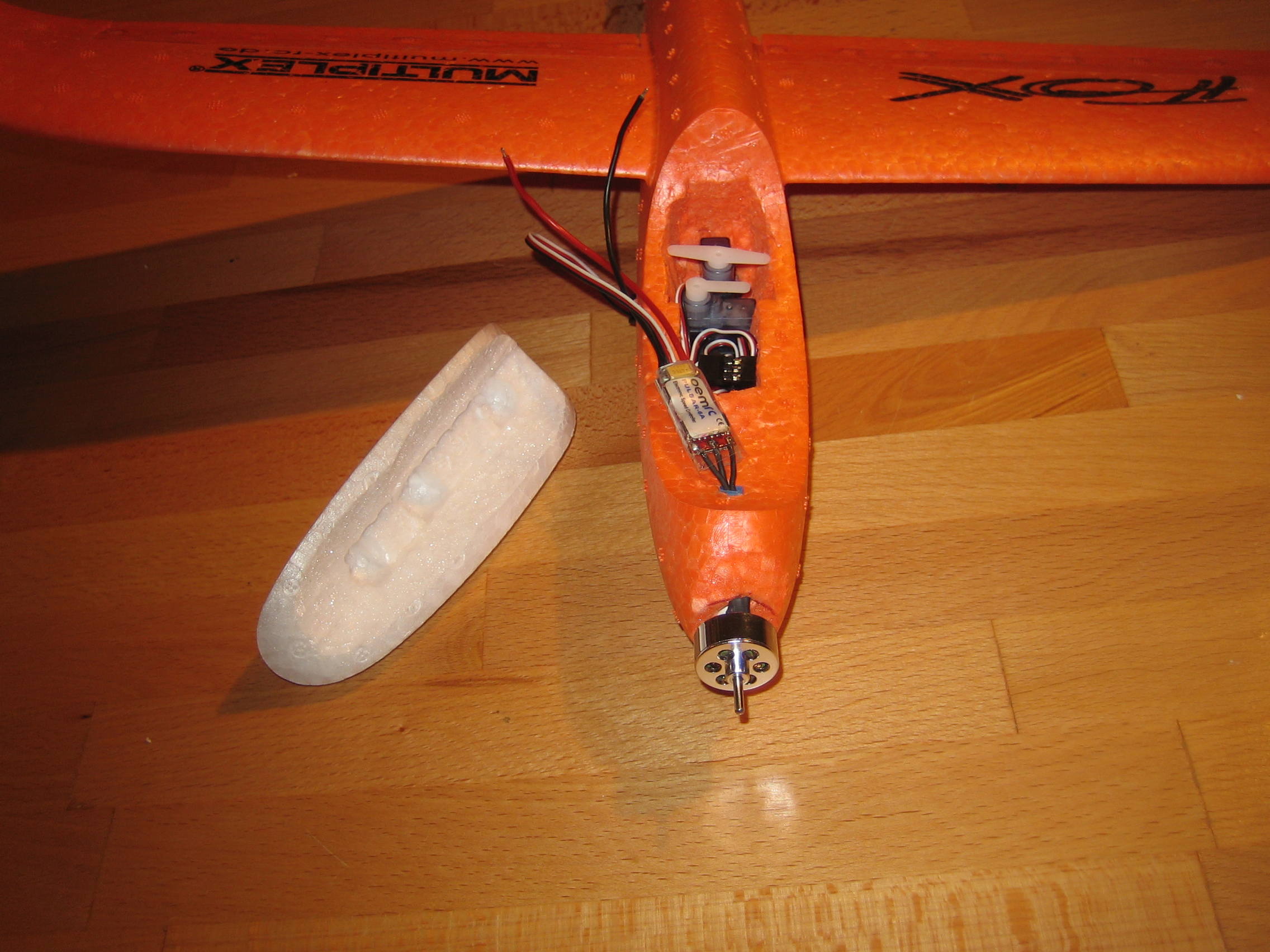

Ausschneiden der Haube und einpassen der Servos. Diese werden später einfach im Rumpf verklebt.
|

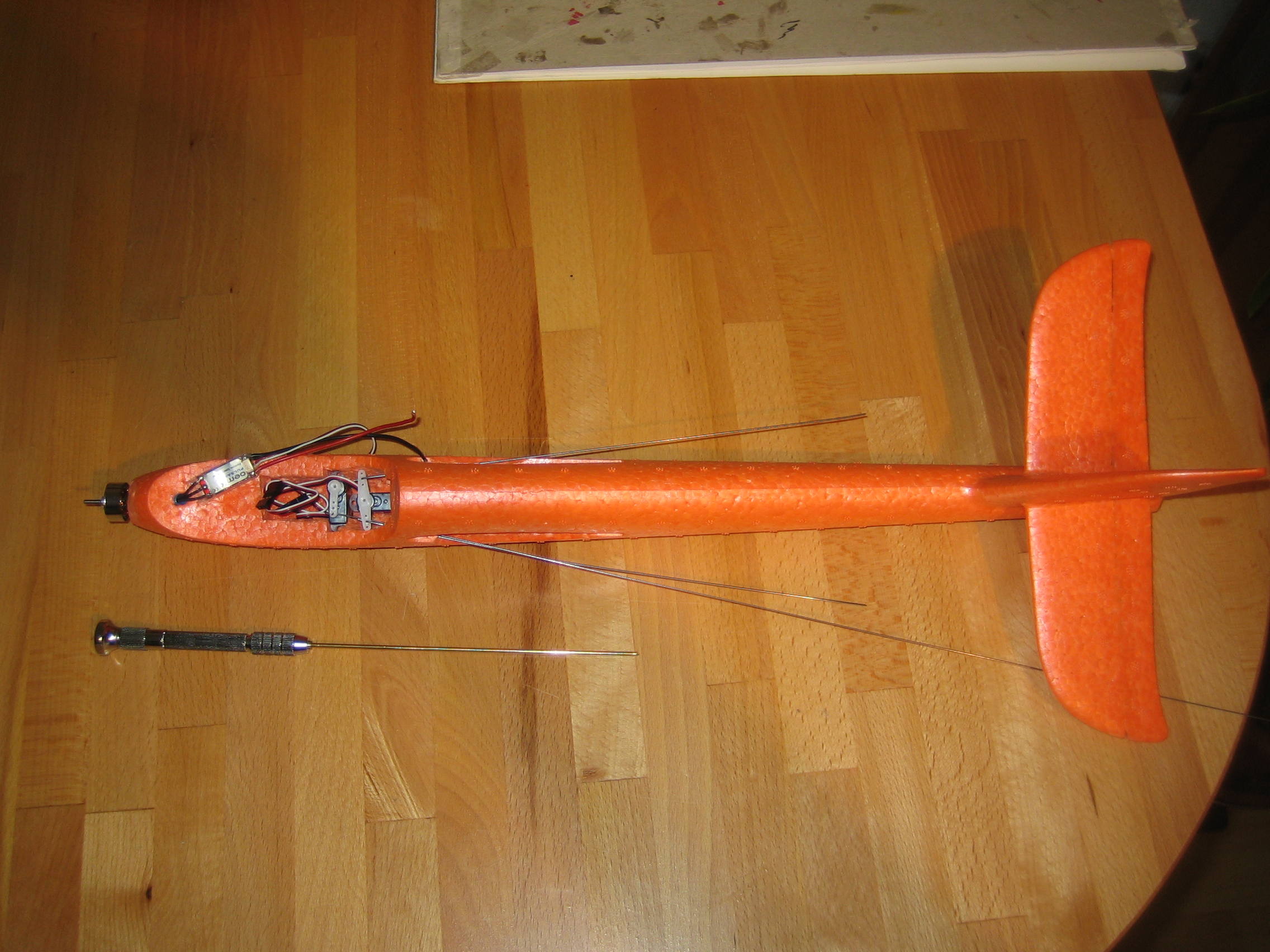

Bohren der Anlenkung mit Improvisationsbohrer und biegen der Anlenkung.
|

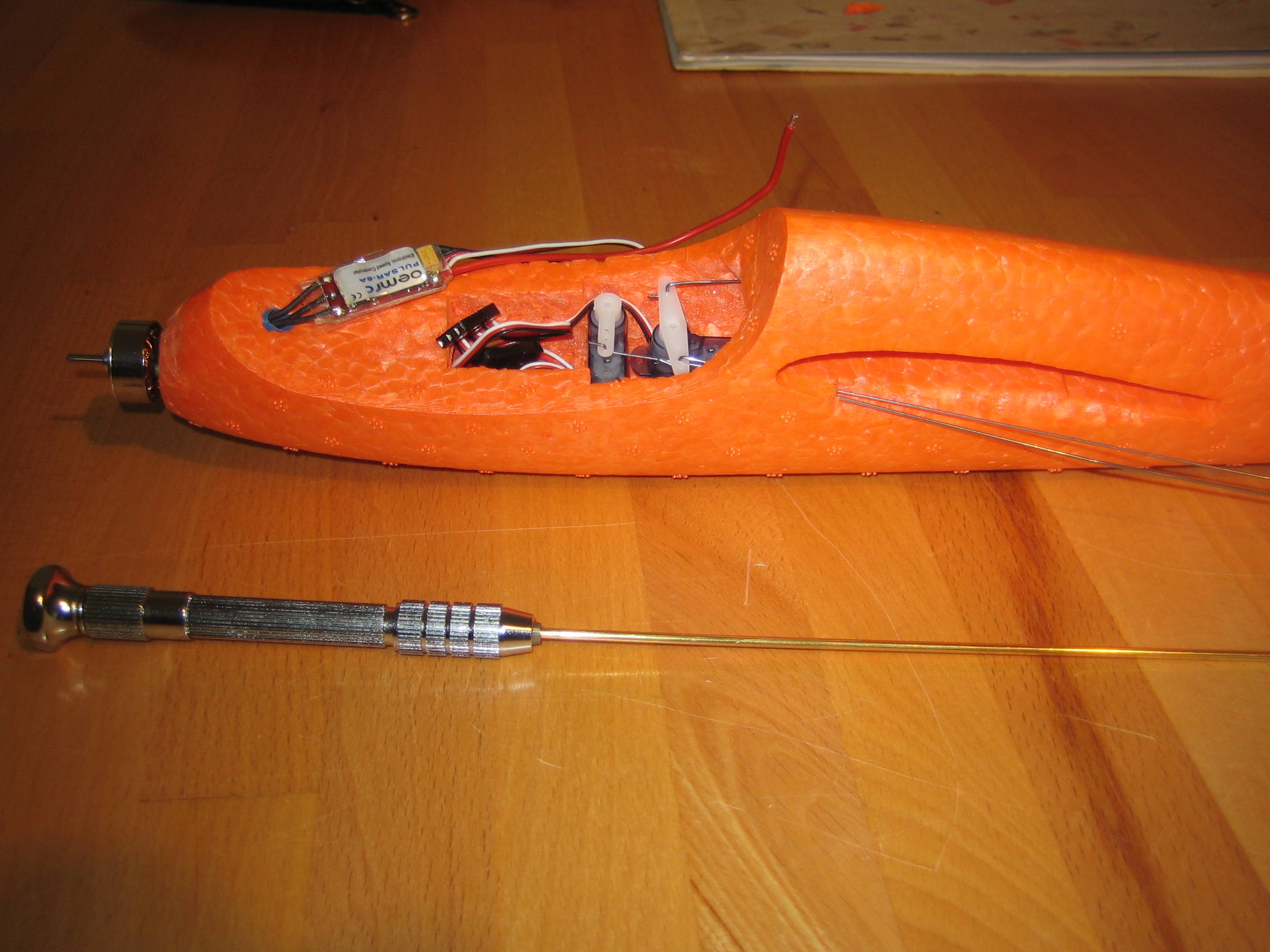

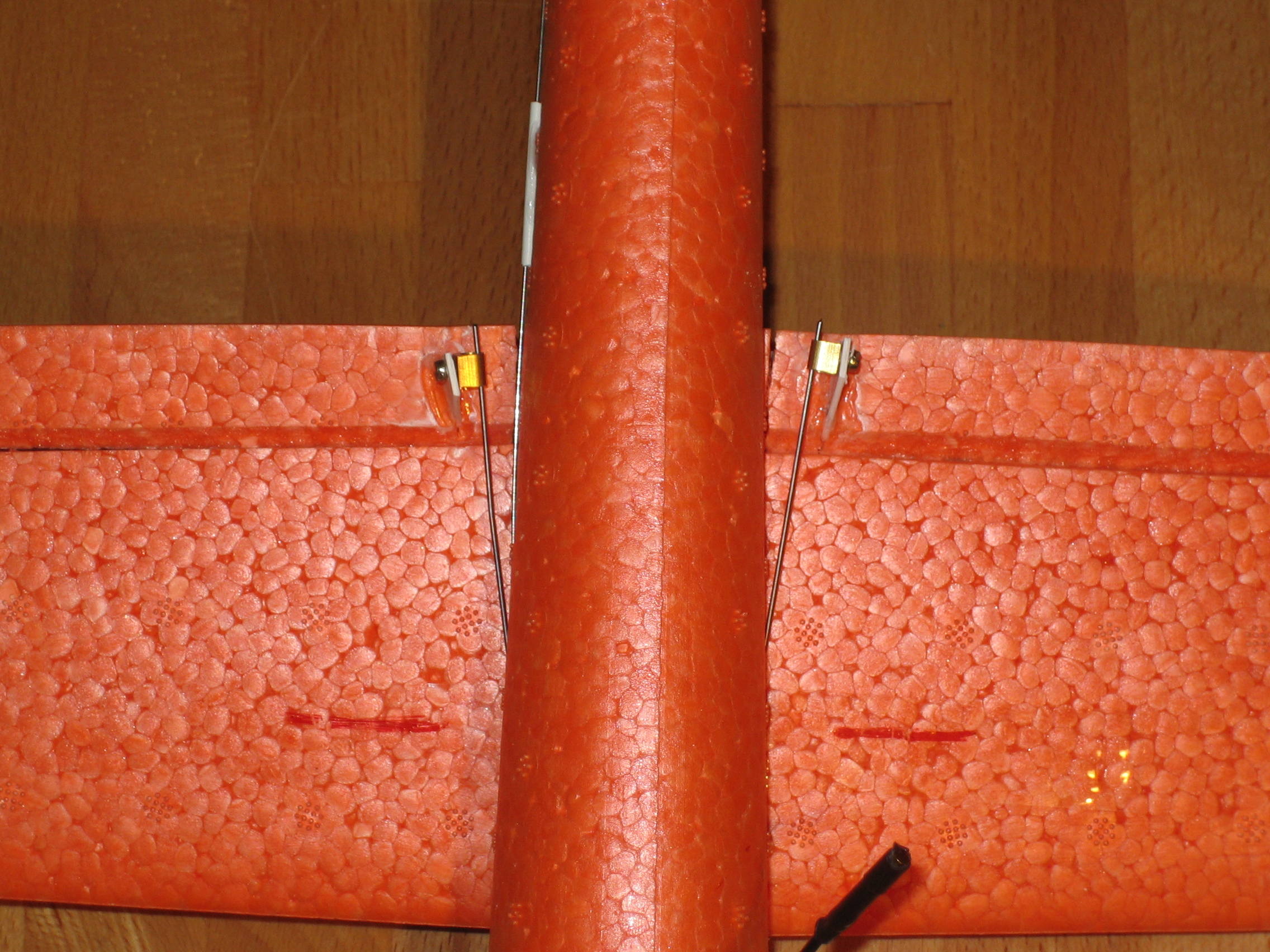

Finales Einbauen und Anpassen der Anlenkung für Höhen und Querruder. Verkleben der Servos.
|
Teil 4 - Das Finale
Ruderhörner aus ABS Kunststoff (der von Mama) und halbe Lüsterklemmen als variable Befestigung
|

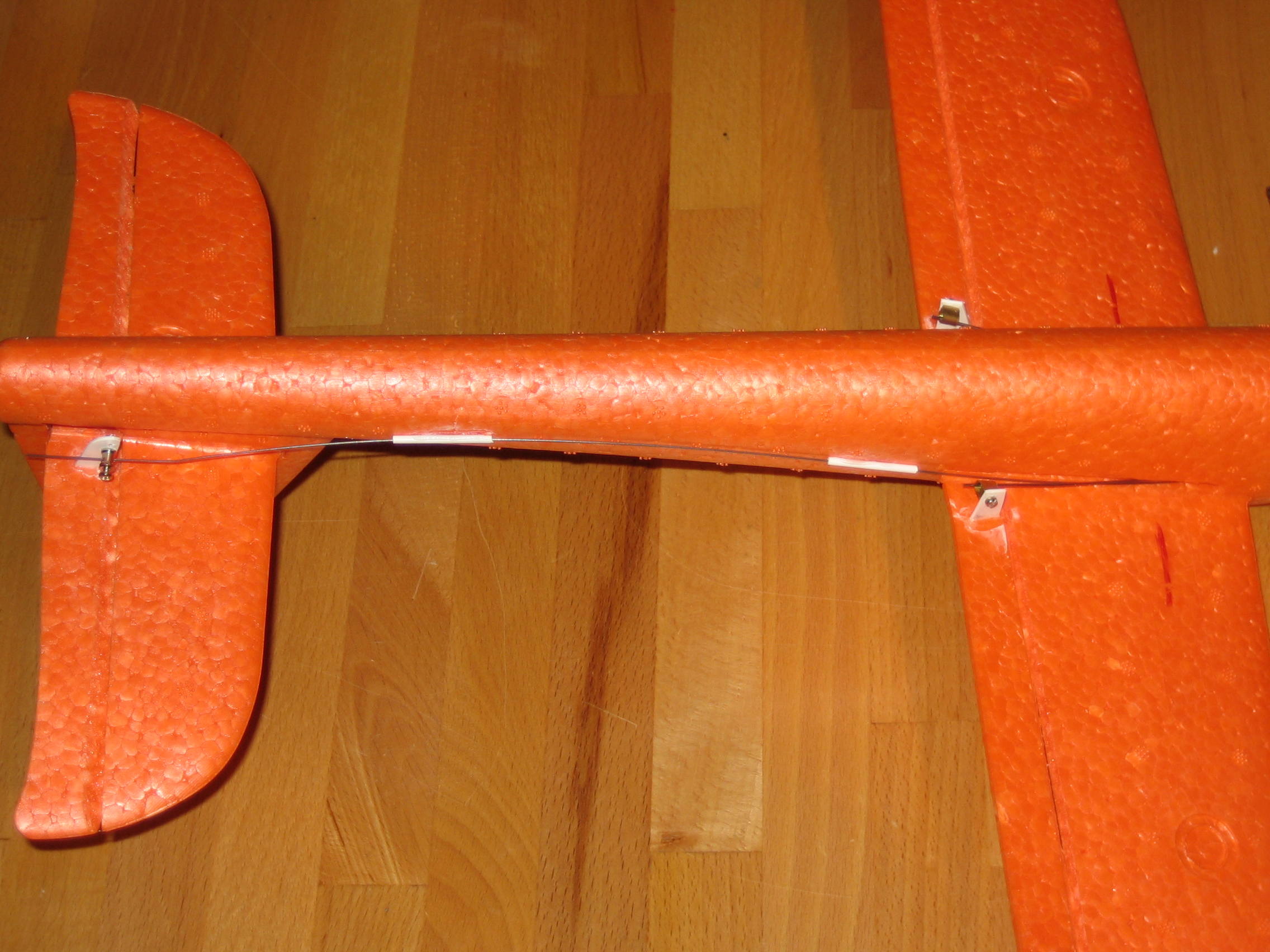

Anlenkung des Höehenruders, wieder mit Ruderhorn aus ABS.
|

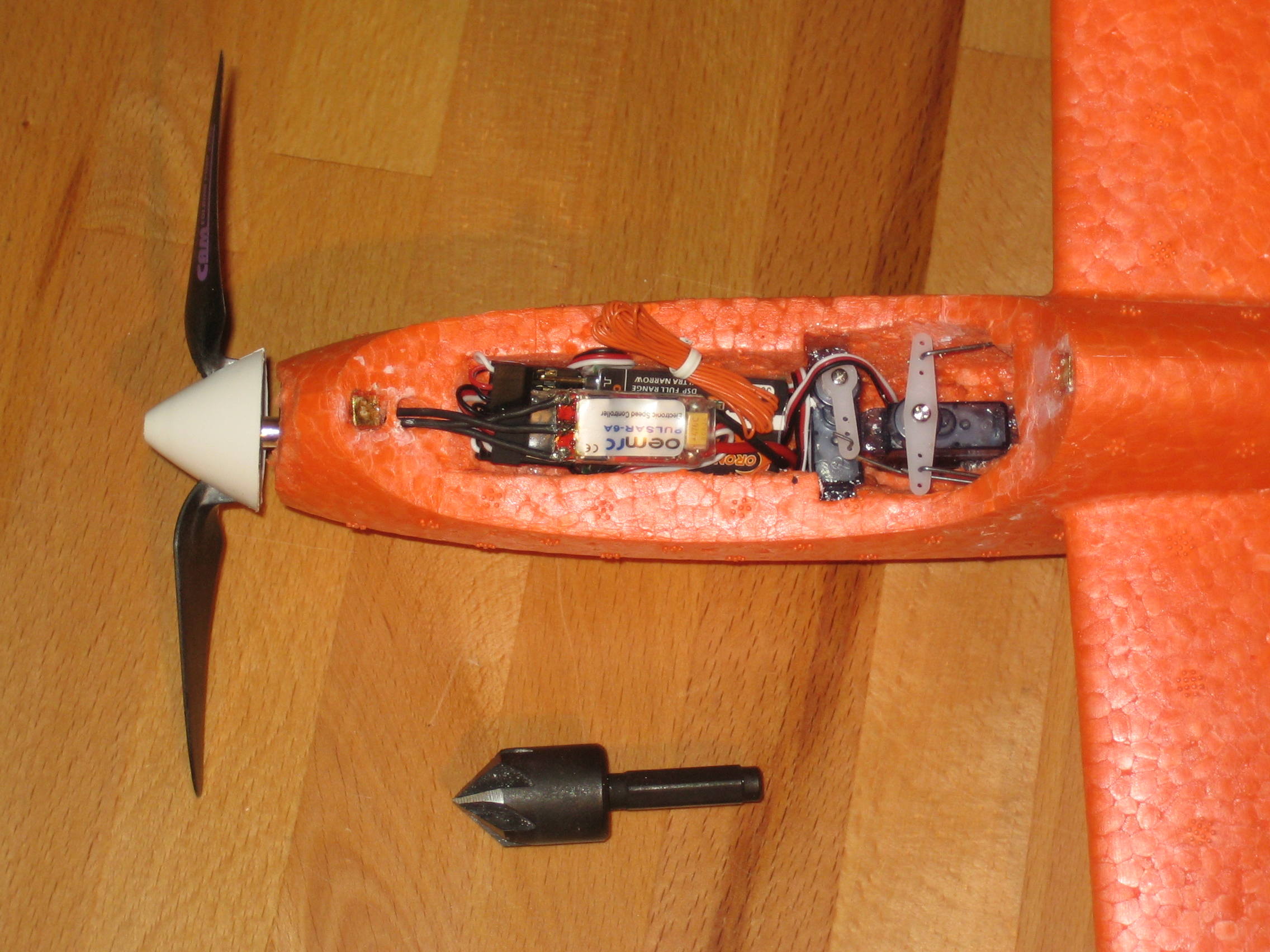

Einbau von Empfänger und Regler, der Motor wurde mit einem Senker noch etwas weiter im Rumpf versenkt.
|

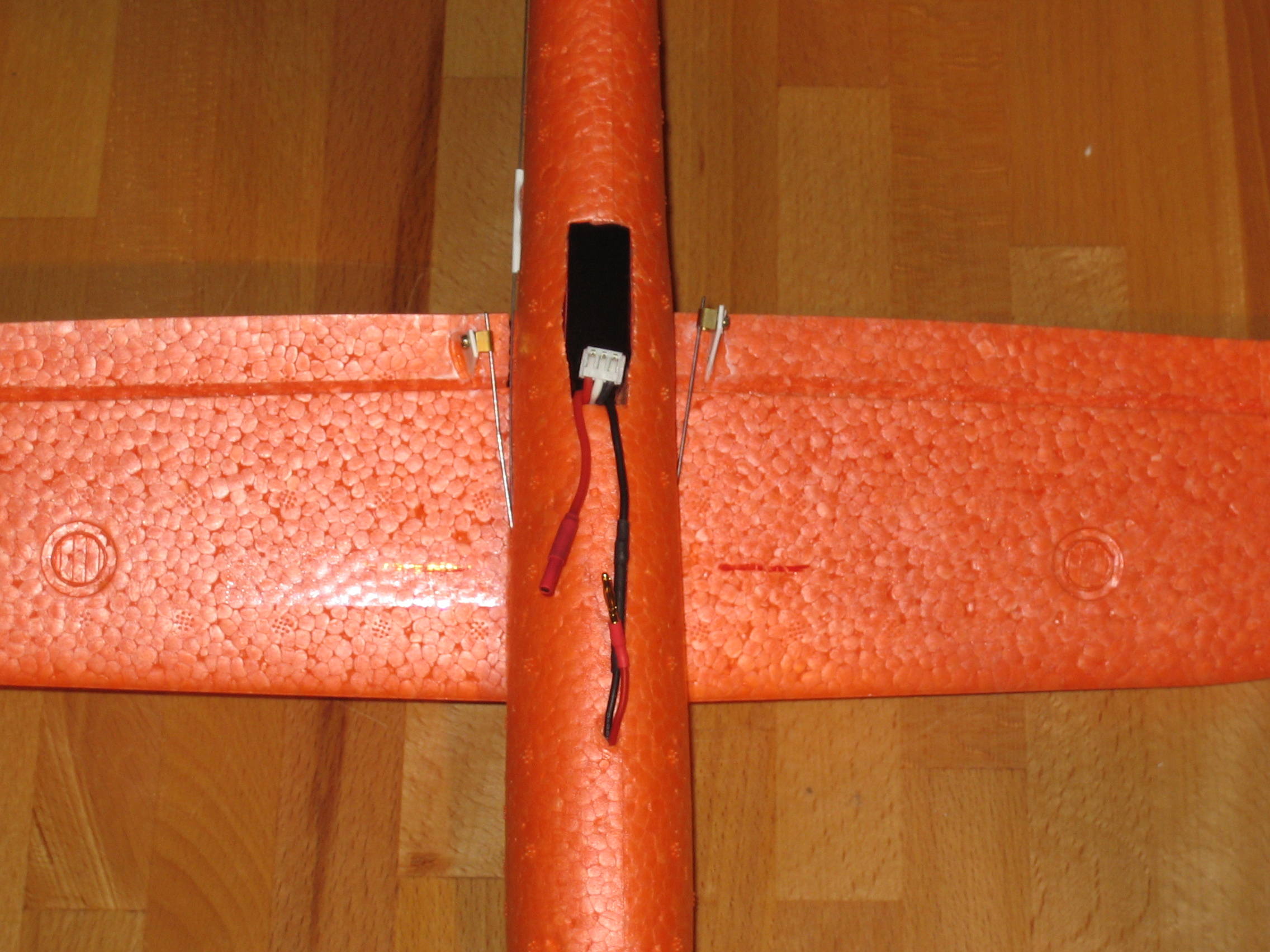

Einbau des Akkus von unten in den Rumpf, So das der Schwerpunkt bei ca 30mm von der Flügelvorderkante liegt.
|

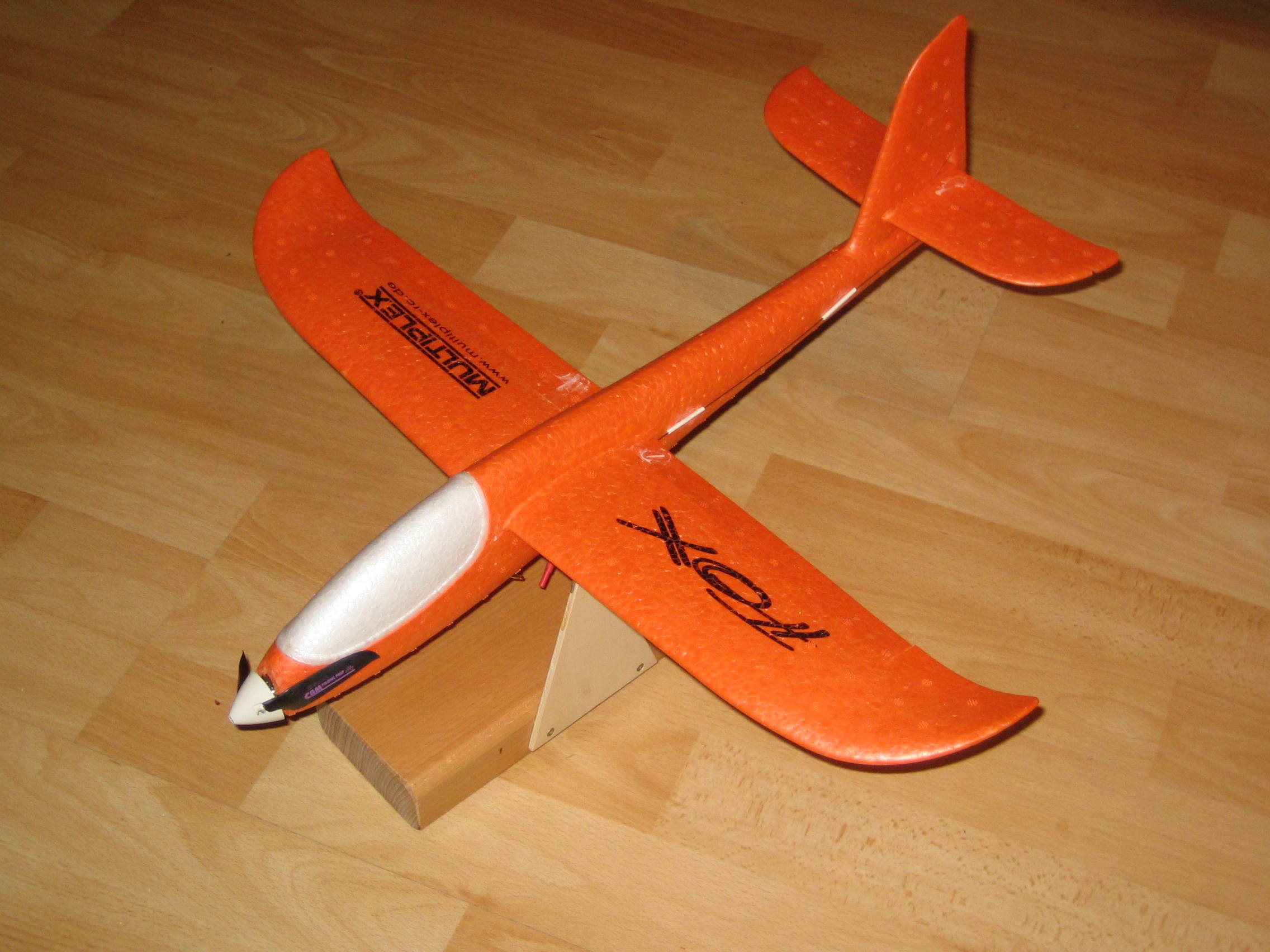

Fertig iss er....
Videos:
Erstflug des Brushless Foxy mit max Halbgas im Park
