HobbyKing E-OSD
Billiges, einfaches OSD von Hobbyking. Kann mit der alternativen CL-OSD Firmware um GPS und Co erweitert werden.
|
|
Features:
|
Das E-OSD von Hobbyking für $13 kennen ja die meisten, der Schwede callelj hat mit einigen anderen eine Eigene Firmware für das mit einem AVR Mega88 bestückte E-OSD und G-OSD geschrieben die den GPS Betrieb auch am E-OSD ermöglicht und für beide erweiterte Funktionen wie Homevector etc.. bietet. Zu finden ist die Firmware incl Quellcode sowie Informationen zum anpassen, kompilieren und aufspielen hier:
http://code.google.com/p/cl-osd/
Einen großen Thread zum Thema gibts bei RCGroups:
http://www.rcgroups.com/forums/showthread.php?t=1490446
Momentan ist das ganze noch ziemlich in Bewegung, es kommen fast jeden Tag bugfixes und neue Features. Wer schon mal einen Atmel programmiert hat, etwas löten kann und etwas Gedult mitbringt der erhält so ein billiges und scheinbar brauchbares OSD.
Wie schon an anderer stelle geschrieben benötigt man zusätzlich ein GPS Modul incl Antenne. Bei mir kommen die vor einiger Zeit bestellten GlobalTop Gms-u1LP zum Einsatz. Diese benötigen noch zusätzlich einen 3.3V Spannungsregler und eine LED incl Widerstand zum anzeigen des 3D-Fix. Wer will kann noch eine Litiumzelle als Backupbatterie anlöten um so schneller Satelliten zu bekommen.
Meine Variante für zwischen den Foxtech 20mW 5.8er Sender und meine Gopro enstand dann so:
HARDWARE UMBAU:

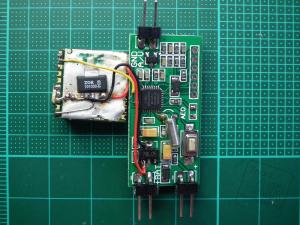

- E-OSD vom Schrumpfschlauch befreien und die Kabel fürs GPS anlöten. Masse und 5V am Spannungsregler, TX vom GPS an den RX pin vom AVR ( das is was fummelig…) Die pinreihe unten rechts ist die Schnittstelle zum programmieren mittels USB-ASP oder ähnlichem.

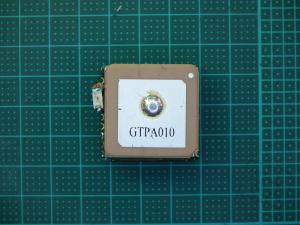

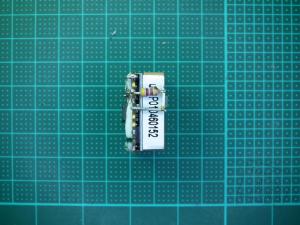

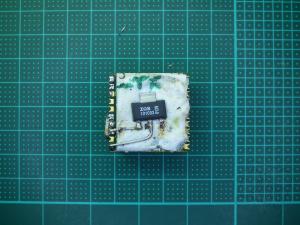

- GPS Modul vorbereiten und LED sowie 3.3V Spannungsregler anlöten.

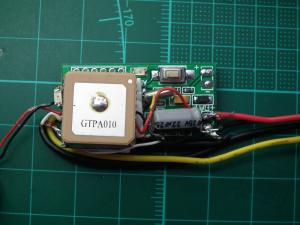

- GPS ans OSD löten

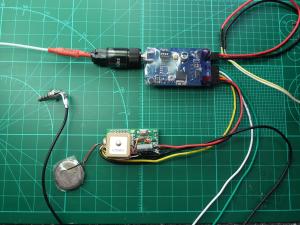

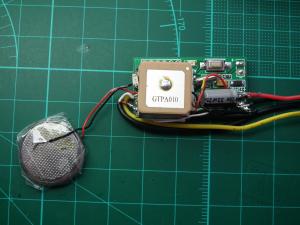

- Tadaa, schon fast fertig. An den Backup-Pin des GPS kommt noch die 3V Knopfzelle und an den Spannungsregler des OSDs noch ein Kondensator da das GPS ein paar Störungen produzierte die ich so wegbügeln konnte. Spannung bekommst das OSD bei mir vom Video-TX, Vido-Out der Gopro und Video-In des Senders sind parallel am Video-Pin des OSD angeschlossen.
