Light Flight

Light Flight2 - H

Light Flight 1

LightFlight 1

Die Idee diesmal war (auf Anregung eines Threads zur Machbarkeit eines <500g Kopter incl GoPro Gimbal) einen Kopter zu bauen der möglichst leicht, aber fähig ist ein kleines BL Gimbal für die Innovv C1, eine Mobius oder evtl auch eine GoPro zu tragen.

Nachdem ich im Kopf das heimische Lager durchforstet hatte stand soweit alles Fest. Rahmen sollte sich prima aus 2 12/11mm Heckrohren (345mm lLänge) vom 450er Heli bauen lassen, diese sind Sehr stabil und wiegen mit unter 10g das Stück fast nix. Also die beiden Rohre ausgeklinkt und mit 2 kleinen GFK Kreuzen als X verklebt. Die Motorträger wurden auch aus 1.5mm GFK gefräst und einfach auf das Rohr geklebt. Geklebt wurde nach vorherigen anschleifen der Teile mit dickflüssigem Zacki Sekundenkleber. Eins Satz 2204-14T Shockie Motoren lagen noch rum, 10A Regler mit BLHeli warteten eigentlich auf ein anderes Projekt, die 8×3.8 HK Props hatten sich als recht effizient erwiesen. Eine Ähnlich Kombi verwende ich auf dem Bolzkopter, von dem dann auch die 2S2200er Zippy Compact geliehen wurden. Das Flip 1.5 Board und der D4R-II mussten notgedrungen aus nem anderen Kopter geliehen werden, mein Nachschub ist noch unterwegs.

Der leere Kopter landete bei knapp 200g. Dazu dann gut 100g Akku und zum testen einfach mal ein 200er Sargblei aus dem Angelbedarf. Die Waage bleibt bei 496g stehen und der Kopter schwebt bei gut Halbgas. Also Los, frischer Akku ran und ein paar runden auf der kleinen Terasse gedreht. Nach über 13 Minuten war ich froh das die LEDs am Akkuwarner rot wurden und ich landen durfte, durchs ständige Kreisfliegen vor der Nase wird einem Schwindelig. 13 Minuten WOW, bin begeister, vor allem da ich die Akkus sonst immer fliege bis der Piepser losgeht. Die PIDs müssen zum Kameraflug wohl noch etwas runter genommen werden, aber sonst bin ich total begeistert - und das mit $8 Motoren, $6 Reglern und $2 Props ;_)

Von der Idee gestern bis zum Erstflug eben stecken ca 4-5h Arbeit im Kopter.

So, dann mal auf und ein passendes Gimbal für den kleinen Kopter Zeichnen und bauen ;-)

Gimbal ist auch soweit fertig. Waage steht bei ca 450g. Morgen noch das verkabeln und einstellen. NUR VERDAMMT! was mach ich mit den fehlenden 50g….evtl noch ne kleine FPV Cam ran?

Hier noch das DXF File des Gimbals: lightflight_gimbal.dxf.zip

Fotos:

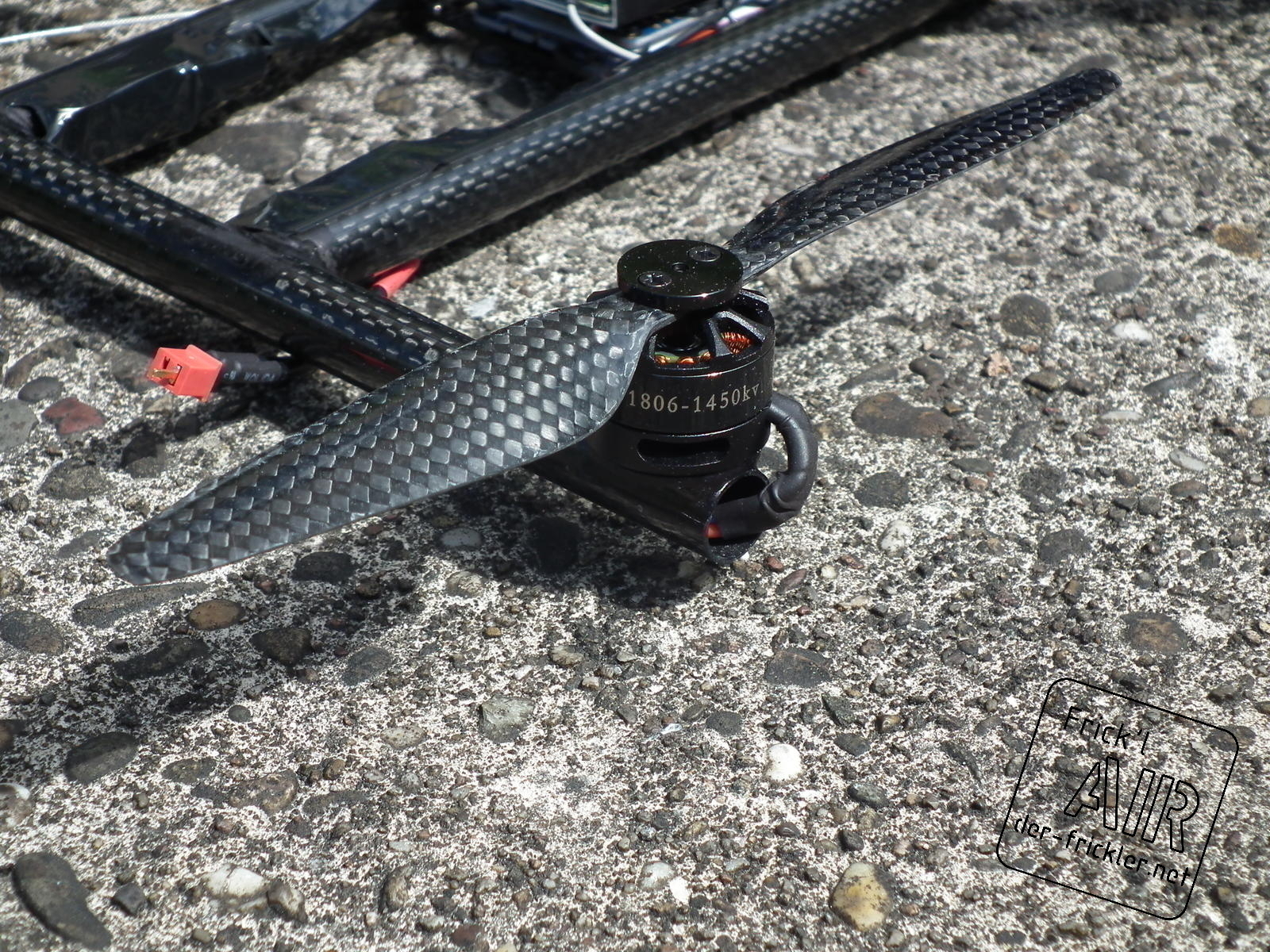

LightFlight2 H

Fotos

Videos:


Ich garantiere bei meinen Bauberichten und Teilelisten keine Vollständigkeit etc...es wird aus den Teilen gebastelt die gerade herumliegen.
Bitte keine Anfragen zum Bau/Fräsen von Frames, Teilen oder sonstigen Aufträgen. Ich betreibe die Seite rein als Hobby und nutze die zur Verfügung stehende Zeit gerne für meine eigenen Projekte.
Bei einigen Projekten werde ich zu gegebener Zeit die Pläne veröffentlichen - aber auch hier lasse ich mich ungern hetzten ;-)

No waranties for completeness of any contructions, part lists etc.. I build from party i have just lying around in my workshop.
Please, No requests to buy frames, builds, etc.. I run this page in my spare-time and as hobby only. Want to keep my free time to work on my own projects - sorry
I will release the plans for some build at some point in time, but again, please don't ask for unreleased plans, i don't want to get rushed ;-)
