Flight Light

Lichtmodul auf Basis des ATMega8. Mittels einem Proportional-Kanal oder 3-Stufenschalter können nacheinander (je nach Knüppelstellung) Positionslicher (an den Flächenenden vorne, links rot, rechts grün), Blitzer (2x weißes blitzen an den Flächenenden hinten, dann 1 Sec. Pause, dann 1x rotes blitzen am Leitwerk, dann 1 Sec. Pause) und Landescheinwerfer eingeschaltet werden. Die Schaltung ist so einfach das sie Problemlos direkt an den Atmel oder einen IC-Sockel angelötet werden kann. Pro verwendetem Pin am Atmel dürfen max 20mA Strom gezogen werden.

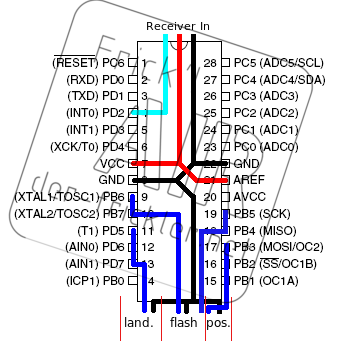

Pin-Belegung:

  • Servo Signal IN: PIN 4 (INT0)
  • PB1-PB3 position light (ca 60mA)
  • PB4-PB5 single-flashing light red (ca 40mA)
  • PB6-PB7 double-flashing light white (ca 40mA)
  • PD0-PD7 (except PD2/INT0) landing light (ca 60mA)

Downloads

  • HEX-File Für ATMega8 mit Standard Fuses und internem Oszilator.
  • Projekt Projekt und Quellcode als Kontrollerlab Projekt.

Video

Und so schaut die neue Version aus: Blitz-Sequenz
