Preiswerte Brushlessmotoren - kleine Übersicht

Hier ein paar Brushless Motoren die ich bis dato selbst einsetze. Die angegebenen Messwerte sind nicht alle von mir ermittelt, sondern teilweise aus anderen Foren etc.. zusammengesucht.

Motoren

UH HXM2730-1300 (24g)

link

  • Kv: 1300rpm/v
  • Lipo Range: 2-3 cell
  • Suggested prop: 8×3.8
  • Max Load: 7.5A
  • Weight: 24g
  • Shaft: 3mm


mit 2S Lipo:

Prop. Strom Schub Quelle
GWS 8040×3 4,5A ~250g Messung

mit 3S Lipo:

Prop. Strom Schub Quelle
GWS 8040×3 7.6A ~430g Messung


UH AX-1806N-2500 (19g)

link (z.B. für DizzyBird, Crackerbox)

  • Kv: 2500rpm/v
  • Lipo Range: 2-3 cell
  • Suggested prop: 5×3
  • Best current range: 3~8A
  • Weight: 19g
  • Shaft: 3mm
  • Stator: 18 x 6mm

mit 2S Lipo:

Prop. Strom Schub Quelle
GWS 4040 6A ~130g ?
GWS 4540 6,2A ~200g Messung
Günni 4,9×4,3 8.3A ~250g Messung
GWS 5030 6.4A ~225g ?
GWS 5043 8A ~240g ?
GWS 6030 7,7A ~300g Messung
Günni XL 6×4,4 12A ~280g Messung

mit 3S Lipo:

Prop. Strom Schub Quelle
GWS 4025 7.2A ~260g Messung
GWS 4540 10,5A ~380g Messung
Graupner Cam 4,7×4,7 13,5A ~300g Messung

Ach ja, nur so zum Vergleich, der im Easy Star verbaute Permax Speed 400 und 5×4, Prop. bringen an 2S ca 250g Schub.


UH HXM2211-1700 (16g)

link (z.B. für Extra 300)

  • Kv: 1700rpm/v
  • Weight: 16g
  • Suggested Prop: 8×3.8
  • Suggested Power: 7.4v
  • Shaft: 2mm
  • Current: 6A
  • Thrust: 300g+

mit 2S Lipo:

Prop. Strom Schub Quelle
GWS 6030 3.3A 135g Messung
UH 8×3.8 6.8A 230g Messung


UH D1811-2000 (10g)

link (z.B. für MPX Fox, Half a Dizzy, Zoulou)

  • Kv: 2000rpm/v
  • Weight: 10g (With wires and mount)
  • Suggested Prop: 7×5
  • Suggested Power: 7.4v
  • Shaft: 2mm
  • Diameter: 18mm
  • Length: 30mm (including mount & shaft)

mit 2S Lipo:

Prop. Strom Schub Quelle
GWS 4540 3.0A ~92g Messung
GWS 5030 3.0A ~124g Messung
GWS 5043 3.5A ~114g ?
GWS 6030 3.75A ~130g Messung
GWS 6050SF ~100g ?
GWS 7035 4,2 A ~140g ?
APC 6x4E 4.5A ~109g ?
Graupner folding 4,7×2,4 2,2 A ~80g Messung
Günni 4,9×4,3 3.4A ~100g Messung

mit 3S Lipo:

Prop. Strom Schub Quelle
GWS 3030 2,8A ~110g Messung
GWS 4540 4,5A ~185g Messung


UH D1400-2000 (5g)

link (z.B. für MPX Fox, Hercules C-130, Half a Dizzy, Puddle Twin 66%)

  • Kv: 2000rpm/v
  • Weight: 5g
  • Voltage: 7.4v (2 cell Lipo)
  • Current: 2A
  • Suggested Propeller: 4×2.5
  • Thrust: 90g+
  • Shaft: 1.5mm

mit 1S Lipo:

Prop. UPM Strom Schub Quelle
GWS 4025 0.7A ~24g Messung
GWS 4530 0.8A ~27g Messung
GWS 4540 1,0A ~27g Messung
CAM Fol. 4,7×2,3 0.8A ~25g Messung

mit 2S Lipo:

Prop. UPM Strom Schub Quelle
GWS 3020 1A ~38g Messung
GWS 3030 1.2A ~44g Messung
GWS 4025 11,000 1.4A ~53gr Messung
GWS 4530 9,000 1.6A ~62 gr Messung
GWS 4540 1,9A ~65g Messung
GWS 5030 8,950 1,83A ~76g Messung
AirAce 3Bl 1,7A ~63g Messung
2x GWS 3020 1,3A ~57g Messung


UH/BP D1000-3300 (2g)

link (UH)

  • Kv: 3300/7700rpm/v
  • Weight: 2g
  • Voltage: 3,7 (1 cell Lipo)
  • Suggested Propeller: 3020
  • Shaft: 1mm
  • Load Current: 1,5A
  • Load RPM: 9500

mit 1S Lipo:

Prop. UPM Strom Schub Quelle
GWS 2510 (24000) 1,3A 20g Messung
GWS 3020 1.26A 19.8g
GWS 3030
GWS 4025
U-80 1.68A23.4g
MCF3222 1.72A24.6g

—-

AD-C5 Micro Motor (4,6g)

link (z.B. für Sky Sedan, Extra 300 XS)

  • Kv: 3700rpm/v
  • Weight: 4,6g
  • Voltage: 3,7-7.4v (1-2 cell Lipo)
  • Suggested Propeller: 2510 or 3020
  • Shaft: 1.5mm
  • Incl. GFK Mount

mit 1S Lipo:

Prop. UPM Strom Schub Quelle
GWS 2510 0,5A 10g Messung
GWS 3020 1A 27g Messung
GWS 3030 1,3A 27g Messung
GWS 4025 1,5A 40g Messung
CAM Fol. 4,7×2,3 1,8A 28g Messung

mit 2S Lipo:

Prop. UPM Strom Schub Quelle
GWS 2510 0,8A 26g Messung
GWS 3020 1,8A 52g Messung
GWS 3030 2,0A 55g Messung


TGY C14-03-5100 (6g)

link (z.B. für Micro ME-163)

  • Kv: 5100rpm/v
  • Weight: 6g including mount
  • Voltage: 3,7-7.4v (1-2 cell Lipo)
  • Suggested Propeller: 4040
  • Shaft: 1.5mm
  • Power: 20W
  • Turns: 18

mit 1S Lipo:

Prop. UPM Strom Schub Quelle
GWS 2510 0,7A 14g Messung
GWS 3020 1,7A 22g Messung
GWS 3030 1,7A 25g Messung
GWS 4025

mit 2S Lipo:

Prop. UPM Strom Schub
GWS 2510
GWS 3020
GWS 3030

Sonstige


Outrunner

Inrunner

Regler

Hier noch ein paar preiswerte Regler passend zu den Motoren, mit denen ich auch überwiegend positive Erfahrungen gemacht habe.

TowerPro 9g w12A

link billiger und leichter Regler bis 12A und 3S Lipos

  • Rating: 12A Burst, 10A Constant
  • FET: 6
  • BEC: 1.5Amp
  • Timing: Auto
  • PWM: 8k
  • Lipo: 2~3
  • NiMH:4~12

TURNIGY Plush 10A 9g

link sehr kleiner und leichter Regler bis 10A und 4S Lipos

  • Cont Current: 10A
  • Burst Current: 12A
  • BEC Mode: Linear
  • BEC : 5v / 2A
  • Lipo Cells: 2-4
  • NiMH : 5-12
  • Weight: 9g
  • Size: 27x17x6mm

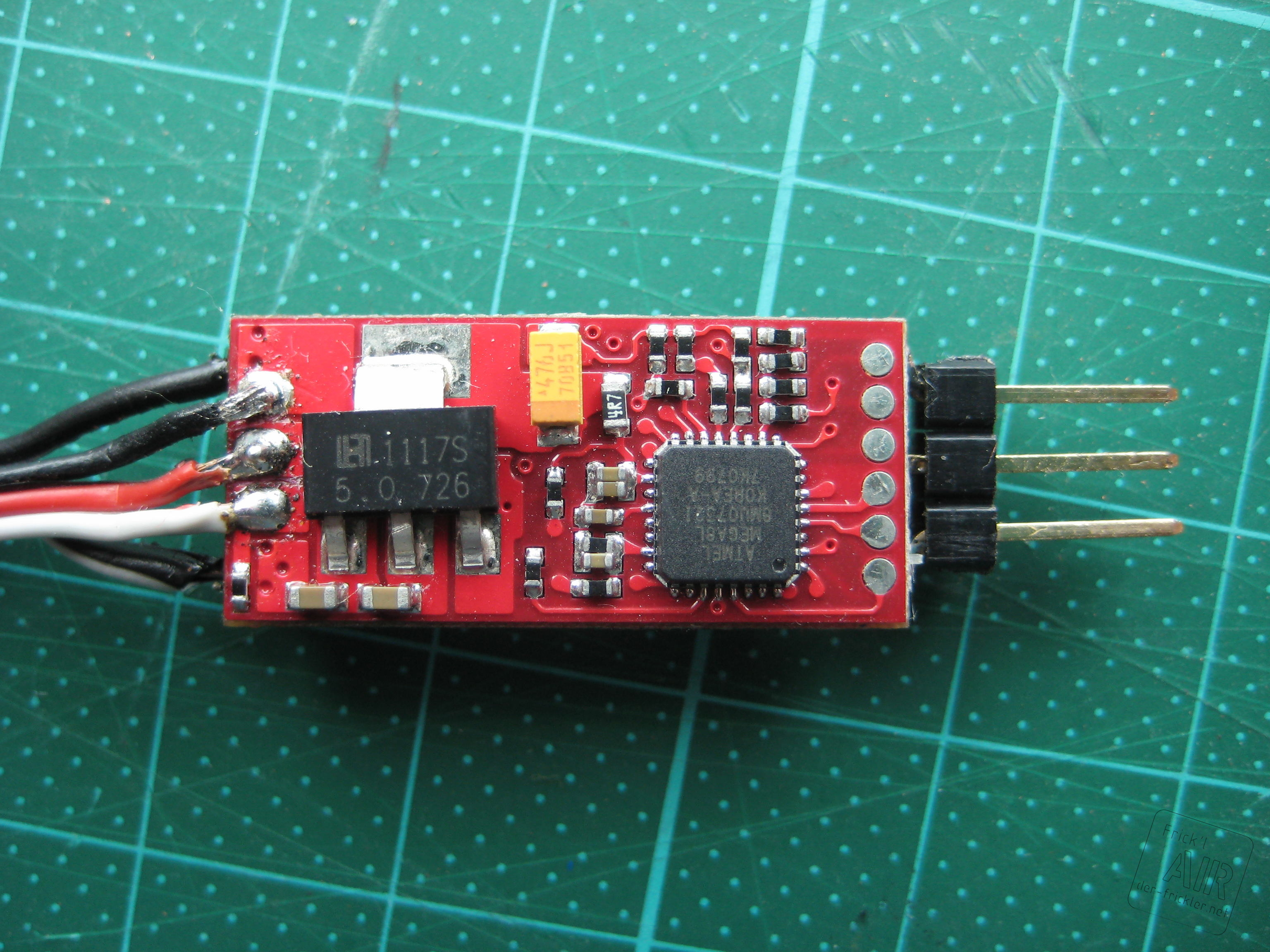

TURNIGY Plush 6A 6g

link sehr kleiner und leichter Regler bis 6A und 3S Lipos

  • Continuous Current: 6A
  • Burst: 8A
  • BEC: Linear
  • BEC Output: 5v/.8A
  • Lipo Count: 2cell Guarenteed (3 cell capable but not warranted)
  • NiMH: 5-6
  • Programability: Programming card or Radio Controller
  • Weight: 6g
  • Size: 24x12x6mm

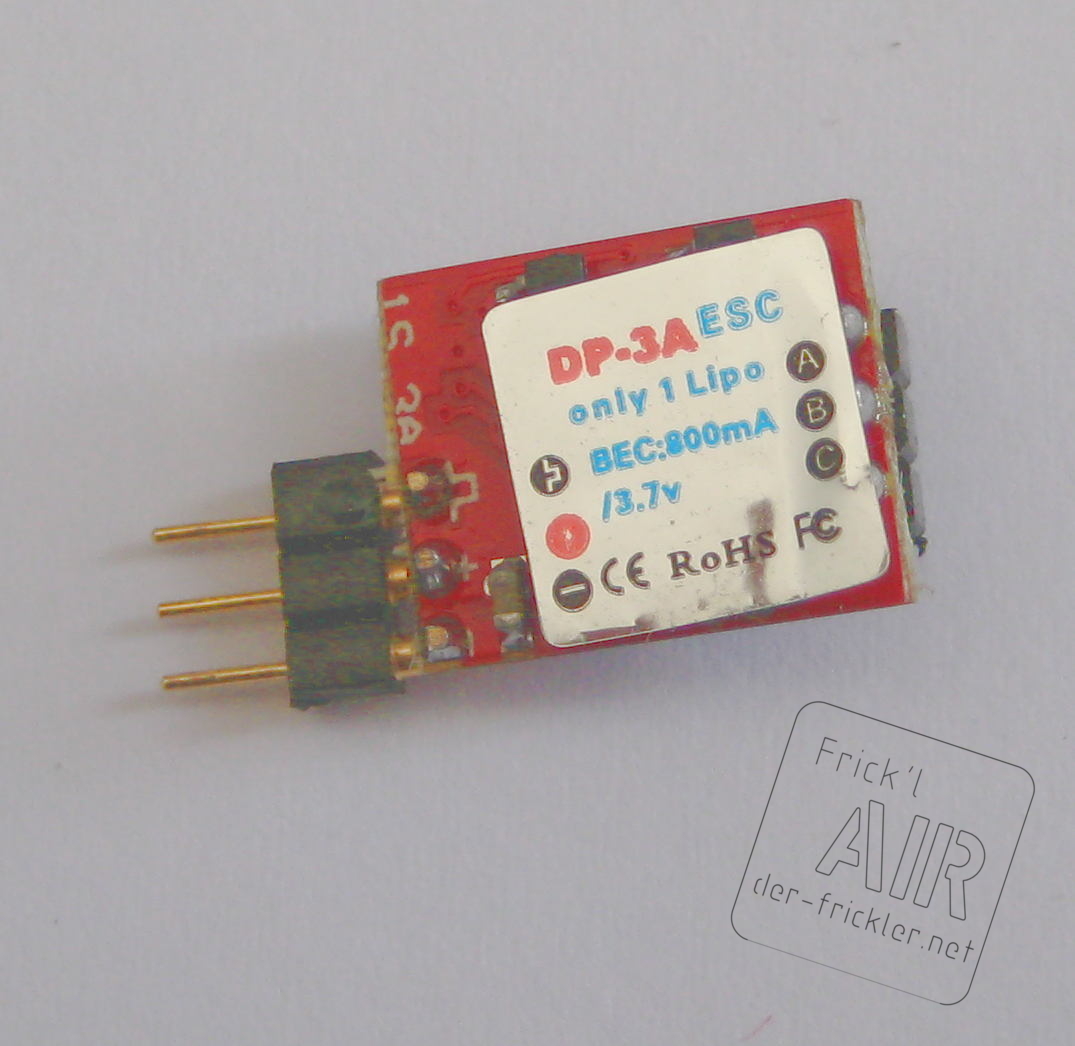

TURNIGY DP 3A 1g

link exterem kleiner und leichter Regler für 3A und 1S Lipo

  • Cont. Current: 3A
  • Burst Current: 4A
  • Max Voltage: 4.2v
  • Weight: 1g
  • Dimensions: 11x13x8mm
