Bolzkopter - GoFly Rugby

…liegt oft im Dreck, muss viel einstecken und steht immer wieder auf!

Bolzkopter v1

Bolzkopter - Budget Edition

Nachdem ich im letzten Jahr auf einem Treffen einen älteren kleinen Quad mit X-Ufo Props gesehen hatte der einfach unkaputtbar war wollte ich sowas auch um etwas entspannter Rollen und Loops zu üben. Also Props bestellt, billige Motoren bei RCTimer gefunden, 10A ubec Regler auf Simonk geflasht und dann erstmal lange nix.

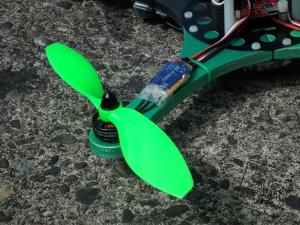

Mittlerweile war die Fräse angeschafft und der Rahmen entstand so langsam im CAD. Als Material wurde ein Sandwich aus 2x 0.5er GFK und 8mm Balsa laminiert. Der Frame wiegt so gut 60g und ist Bretthart. Passende GFK Adapter zum gefestigen der Props entstanden auch mit CAD und Fräse.

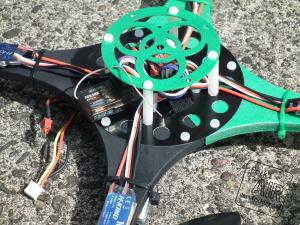

Eigentlich sollte das KK2 Board rauf, aber dann lag noch ein Whitespy Multiwii Board rum. Alles montiert, Multiwii 2.2 rauf und schau an, das Ding fliegt direkt bombig!

Mittlerweile hab ich sicher fast 20 Akkus durch. Meine 2S1300er sind leider platt, gehen nur ca 800mA rein. Mit den 2S1600 erreiche ich bei Zahmem Flug über 15min, beim Bolzen oder wenn die GoPro 3 Drunterhängt, ja, packt er auch, immer noch deutlich über 10min. Bei den LED-Streifen musste ich jede 3. LED brücken, da sie sonst an 2S zu dunkel waren, ansonsten der Pferfekte Kopter. Ach ja, RC-Rate steht jetzt auf 2.20, somit geht er jetzt auch gut um die Kurve, bzw Rollt und Loopt fast auf der Stelle.

So, noch fix ein Landegestell aus 4 Kabelbindern ran und die abnehmbare FPV Platte gebaut (die auch an meinen anderen KK2 Bolzkopter passt). An der Platte sind ne CCD Cam, ein Eigenbau Sender mit Sky-RF 10mW Modul sowie ein Step-Up Wandler der aus dem 2S Akku 12V für die Cam generiert.

Gewicht mit 2S1600 und FPV Platte jetzt gut 400g.

Neue FC Abdeckung fürs OLED Display gefräst und eingebaut.

Ach ja, unkaputtbar war mein Sandwich nicht, mittlerweile sind 2 Ausleger gebrochen. Der selbe Rahmen wird aber auf jeden Fall wieder gebaut, das Dign flog in der Kombination einfach so Klasse. Jetzt ist die Frage, Sandwichplatte kaufen oder nochmal mit 2x 1mm GFK und 8mm Balsa versuchen - wobei ich diesmal erst Fräsen dann kleben würde um das Balsa immer mit den Fasern längs der Arme nutzen zu können.

So, nachdem sowohl meiner als auch der 1. Nachbau einfach klasse fliegen, hier noch das DXF zum Nachbau: bolzkopter.zip Bitte auch die Lizenz beachten: Creative Commons: Namensnennung - Nicht-kommerziell - Weitergabe unter gleichen Bedingungen 3.0 Deutschland (CC BY-NC-SA 3.0 DE), sprich Nachbauten NUR Privat und wer will darf mir auch gerne was zur Aufbesserung der Hobbykasse spenden (Paypal Button ist oben links ;_) ).

zum testen mal Warthox Settings eingestellt:

  • pid default
  • pitch/roll_rate 0.4
  • yaw_rate 0.4-0.5
  • rc_rate 1.5-1.6
  • expo 0.65

ACHTUNG! diese Settings sind nichts für Anfänger und schwache Nerven!

Anbei mal die Preisaufstellung für den Bolzquad - Budget Edition. Ca 130€ für den Kopter, Fernsteuerung, Akkus und Ladegerät.

Teil Bezeichnung Preis incl Versand (€) Bezugsquelle
Fernsteuerung Turnigy 5x 27 Turnigy_5X
4 Motoren (alt) ZMR 1804 26 -X-Power-1804-2400KV-Micro-Integration-Outrunner-Brushless-Motor-p-923424.html
4 Motoren (besser!) DYS BE1806 32 DYS-BE1806-2300KV-Brushless-Motor-Black-Edition-for-Multicopters-p-946416.html
Flightcontrol Multiwii Flip 11 http://www.ebay.com.au/itm/MWC-ATMega328p-MPU6050w-USB-6-Axis-Gyro-accelerometer-Control-Sensor-/200942332856?ssPageName=ADME:L:OC:DE:3160
4 Regler HK Fixed Wing 10A 22 H_KING_10A_Fixed_Wing_Brushless_Speed_Controller_EU_warehouse
8 Propeller 7×3.8 Turnigy Slow Fly 4 hobbyking.com
3 Akkus ZIPPY_Compact_2200mAh_2S_25C 24 ZIPPY_Compact_2200mAh_2S_25C_Lipo_Pack_EU_warehouse
Batterie Checker Hobbyking_2_8S_Cell_Checker 3 Hobbyking_2_8S_Cell_Checker_with_Low_Voltage_Alarm_EU_Warehouse
Ladegerät Turnigy_E3_Compact_2S_3S_Lipo_Charger 14 Turnigy_E3_Compact_2S_3S_Lipo_Charger_100_240v_US_Plug
Total € 131

Noch den Betrag für die Pflichtversicherung dazu und es kann losgehen:

Fotos:

Bolzkopter v1

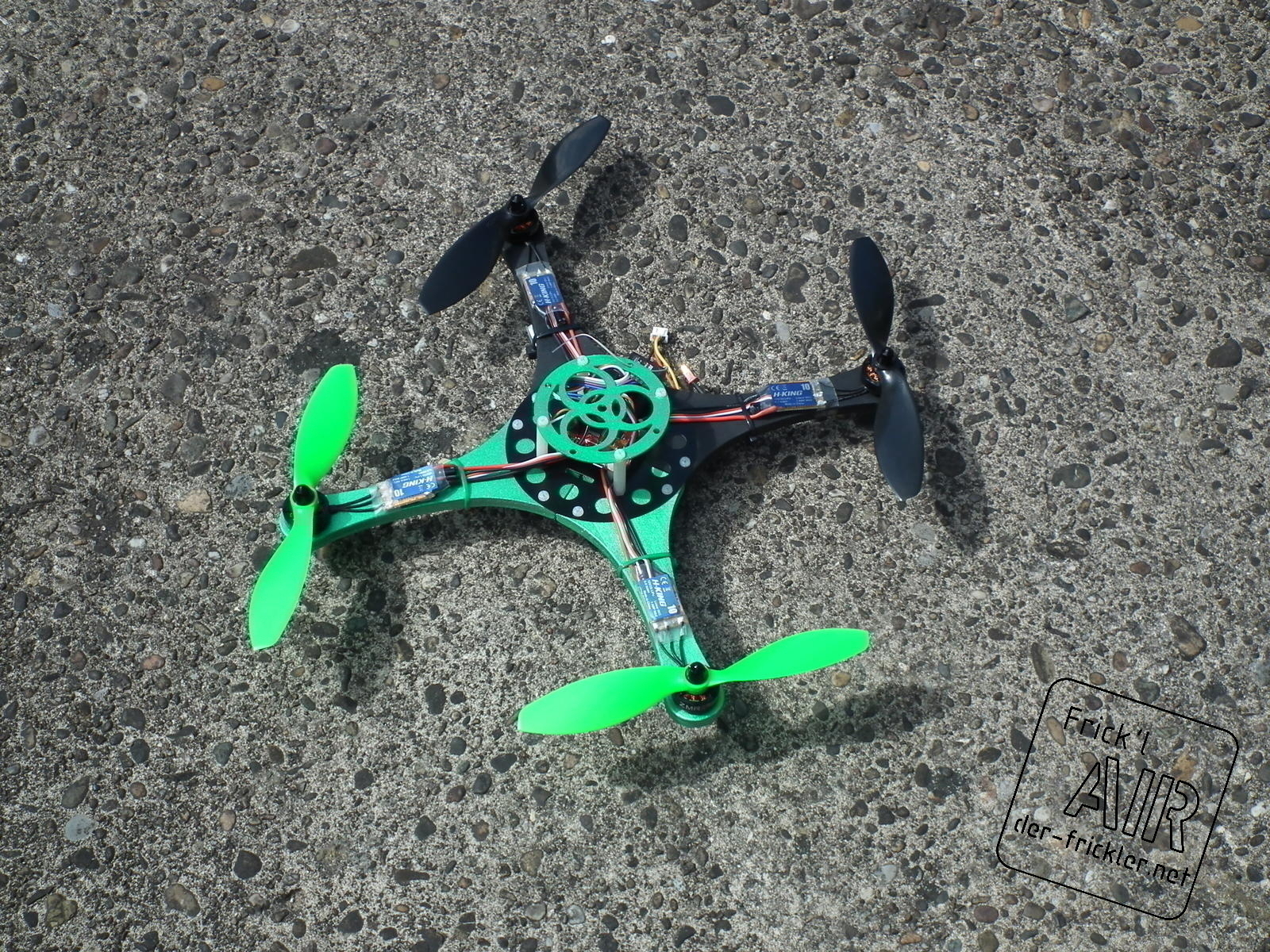

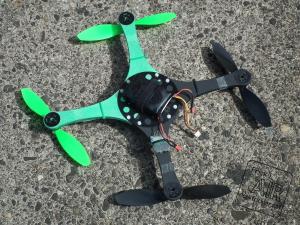

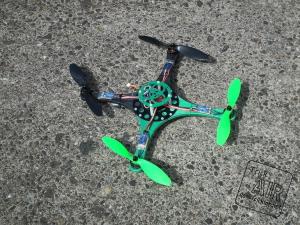

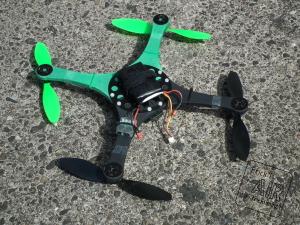

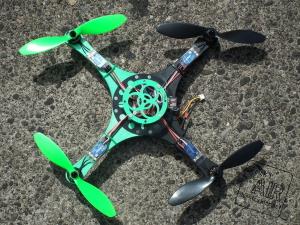

Bolzkopter - Budget Edition

Videos:
