Eigenbau Fernsteuerungen auf Basis der 9x/9xr und OpenTX Firmware.

…more to come…

• Coollvse Open Source Mini Er9x OpenTX Motherboard Version: A: With 1.3 oled
• Coollvse Board @ rcgroups
• Core9x on RCGroups lots of infos on own OpenTX builds and OpenTX firmware for the Coollvse Board.
• Coollvse Board - Connections and Fotos
• Coollvse Board - description
• FrSky XJT Module
• Multi Protocol Module only supported by er9x on Atmel Boards.
• Turnigy 5X 5Ch Mini Transmitter source for the Gimbals/Sticks

Still in design/development

• Turnigy 9xr Mainboard 7,50$
• Knüppel Rechts Knüppel Links zusammen 11$
• 9xr Potis und Schalterkabel 2$
• 9xr Schalter 2x 3,70$
• Passendes LCD um 9xr Board 13$ LCd Stecker passt 1:1, Pins der Hintergrundbeleuchtung müssen vertauscht werden.

optional:

• Trainer Port/RF PCB Assembly 7$ Wer sich das anlöten der Gimbal-Potis sparen will findet hier noch die passenden Stecker/Kabel
• FrSky DF 2.4Ghz Combo Pack for Futaba
• EP-125NP Professional 2.5" Wide Screen TFT
• Boscam FPV 5.8G Wireless Audio Video Receiving Module RX5808

Still in design/development

• ATmega128-M128-AVR-development-board
• 128X64-Graphic-COG-LCD-Module
• Bopla BOS-Streamline BS-600 Gehäuse

Seit einiger Zeit bin ich auf der perfekten immer-dabei Funke für meine Kopter und Flieger.

Einerseits ist man durch die 9x mit OpenTX verwöhnt mit Features und Telemetrie, andererseits wäre eine noch kleinere Funke für unterwegs doch deutlich besser. Ist doch doof wenn beim Transport von Kopter, Brille und Akkus die Funke das sperrigste ist.

Nach einigen Versuchen mit Umgebauten Gamekontrollern etc… begab es sich das Hobbyking anfang Dezember auf einmal die Turnigy 5X im Sortiment hatte.

Eine Ansehnliche sehr kleine Funke im „normalen“ Handsender Look - nur eben deutlich kleiner - und das dazu noch zum Spottpreis von unter 20USD (Buddycode) + 10USD Versand (taucht nur auf wenn ein kleiner Lipo mit im Paket liegt)

Also bestellt das Ding, wird sich schon was draus basteln lassen.

Fest Stand, es muss ein FrSky Modul rein, am liebsten aber hätte ich eine Full-Featured 9x im kleinen Case.

Leider wird das in der original 5x verbaute Sendemodul vom verbauten Prozessor per SPI angesteuert und es ließ sich auch sonst nirgends in der Funke ein PPM Signal auftreiben.

Also fiel ein einfacher Einbau des FrSky Hack Modules flach.

Nun gut, gehen wir also den ganzen Weg… Ich hatte seit einiger Zeit eh schon ein Atmel Mega128 Board rumliegen mit dem ich schon länger eine eigene Funke auf 9x Basis bauen wollte. Als jetzt noch jemand einen Patch für die er9x Firmware bereitstellte der es ermöglichte ein kleines OLED Display statt dem 9x LCD zu nutzen war die Sache klar. Wir bauen eine kleine 9x Kompatible Funke.

Erstmal das OLED ans m128 Board, dazu noch einen 5V Up-Down Spannungsregler für den Prozessor sowie ein kleiner 3.3v Festspannungsregler fürs OLED. Gepatchte er9x drauf - LÄUFT!

Nun musste das ganze„nur“ noch in die 5x rein. Also erstmal orig Platine raus und Platz fürs Display gedremelt. Der Einschalter durfte bleiben, der Bind-Taster musste raus und wich einem 4-Wege Jostick fürs Menü. Auf die andere Seite kamen Menu und Exit Taster. Auch einer der Schalter wurde gegen einen 3-Wege getauscht und ein 2. 3-wege verbaut.

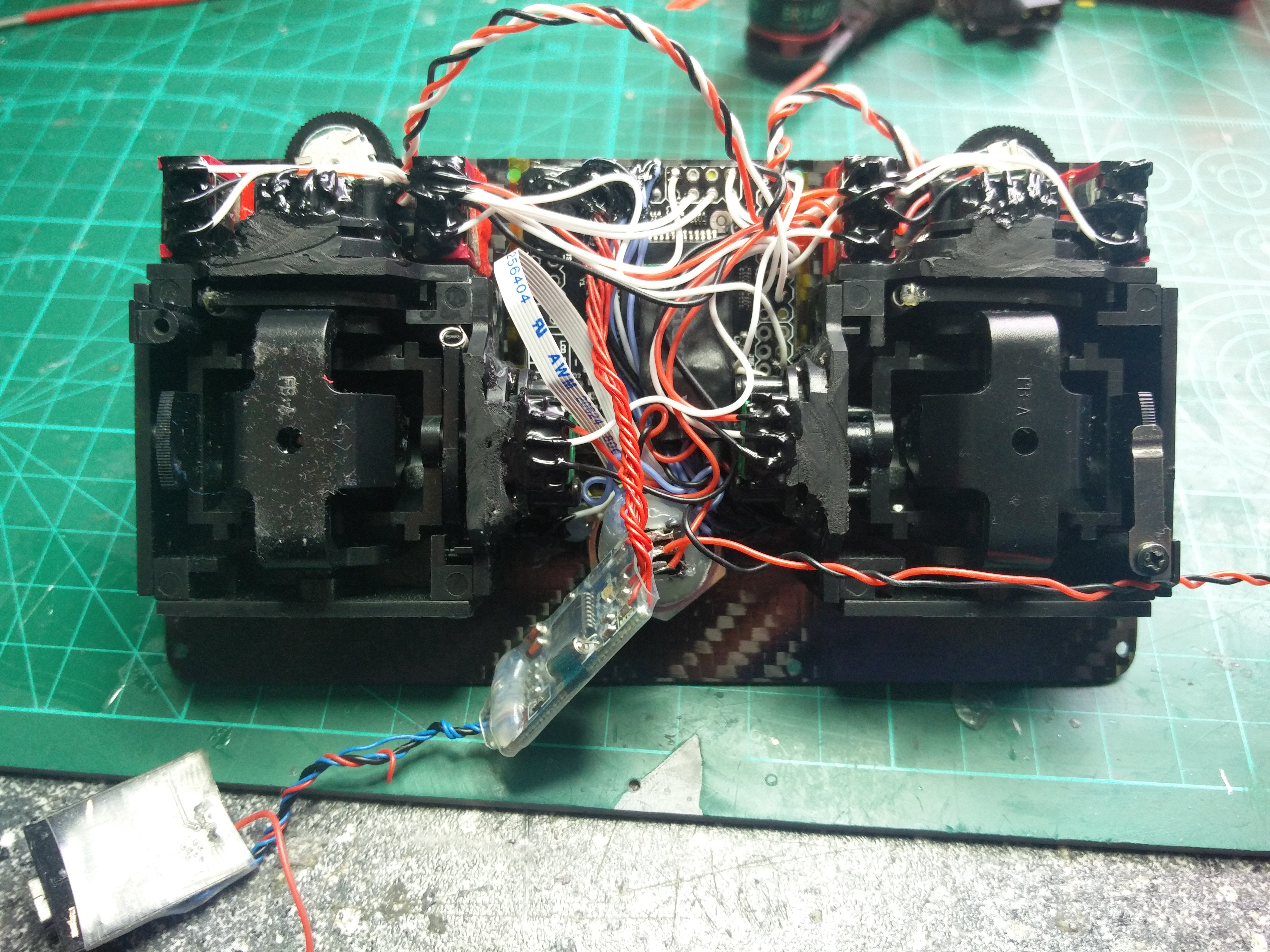

Danach ging es an den Wust des Verkabelns - zu allem Übel passte das m128 Board nicht rein und musste etwas beschnitten werden. Wie Schweiß und Heißkleber später saß alles an seinem Platz und Funktionierte.

Das FrSky Modul passte oben noch unter die Antenne, deren Sockel etwas nach unten verlegt wurde um die Funke in der Höhe kurz zu halten.

Zusammen mit dem Modul wurden noch ein 9V Step-Up zum Betrieb des Modules sowie ein Telemetrie-Konverter für die Verbindung vom Modul zum Prozessor eingebaut. Die kleine FrSky Platine mit LED und Bind-Taster kam auf die obere Linke Seite.

Zum Schluss noch einen neuen Aufkleber für das Bedienfeld aus Folie gelasert und auf dünnes transparentes PVC geklebt - Fertig.

Schaut doch schon mal gut aus und funktioniert auch Klasse. Bis auf die fehlenden Potis und 1-2 Schalter weniger bietet sie die selben Funktionen wie meine komplett umgerüstete 9x mit openTX und Telemetrie Mod.

Ach ja, Mittlerweile wurde noch eine Mini-USB Buchse seitlich verbaut an der innen ein USBASP Progger sowie ein 1S Lipo Lader hängt, so kann die Funke prima mit companion9x bespielt werden ohne sie öffnen zu müssen. Aktuell wird sie mit 4 AA Zellen im Batteriefach Betrieben, durch die verbauten Step-Up Regler kann ich aber später auch auf 1-2S Lipo Umrüsten wenn ich will. Bilder hierzu reiche ich nach.

FAZIT: Alles in Allem ein Umbau der sich definitiv gelohnt hat, aber einiges an Arbeit, Grips, Schweiß, LESEN und viel Fummelei bedeutet. Nur Bedingt zum Nachbau Empfohlen. Leider läuft aktuell auch nur die gepatchte er9x Firmware drauf da sonst niemand das verbaute Display unterstützt.

Es wird aber etvl bald noch eine einfachere Umbauanleitung für die 5x geben die aus dieser eine einfache FrSky kompatible Funke ohne Display und Modellspeicher aber mit DR/Expo/Schaltern auf Arduino-Basis macht.

• Turnigy 5X 5Ch Mini Transmitter
• FrSky DHT 8ch DIY Telemetry Compatible Transmitter Module
• ATmega128-M128-AVR-development-board
• 1.3" 128x64 White OLED Module SSD1306
• er9x Oled Patch
• patched version of er9x revision 808 with the oled activated

• 9xr Mainboard Pinout
• OpenTX Open-Source RC-Transmitter Firmware
• Companion9x EEPROM editor and simulator for opentx
• Core9x on RCGroups building a turnigy 9x clone from SCRATCH!
• passende Hardware Komponenten Thread
• Turnigy 9x schematics
• USBaspLoader
• Turnigy USB Loader
• Specs und Docs zum ATmega128-M128-AVR-development-board

Kleiner Eigenbau Sender aus einem Simulus USB Simulator Handteil, alten Knüppeln aus einem Walkera Sender und einem Arduino mit eigener Firmware auf Basis der arduinoRC Lib:,

3 Schalter für

• Throttle-Cut
• 3-Stufenschalter für Kanal 5 und gleichzeitig DR/Expo (Kopter-Mode umschaltung und gleichzeitig passendes DR/Expo)
• 3-Stufenschalter für Kanal 6

• SimuTX Arduino Sketch
• gepatchte ArduinoRC Lib für feste PPM Framelänge
